6 贴片机扩展部件 《用户手册》 SIPLACE E 6.3 SIPLACE JTF-MW 使用软件版本 SC 708.0 或更新 2014 年 12 月版 280 6.3.3 技术数据 6 说明 JTF-MW 尺寸 宽度 322.40 mm 高度 413.50 mm 长度 1209 mm SIPLACE E 上的料位 仅限在 2 号料位安装 / 装载 JEDEC 华夫盘规格 JEDEC 标准：95-1 & IEC 60286-…
《用户手册》 SIPLACE E 6 贴片机扩展部件
使用软件版本 SC 708.0 或更新 2014 年 12 月版 6.3 SIPLACE JTF-MW
279
6.3.2 总览
6

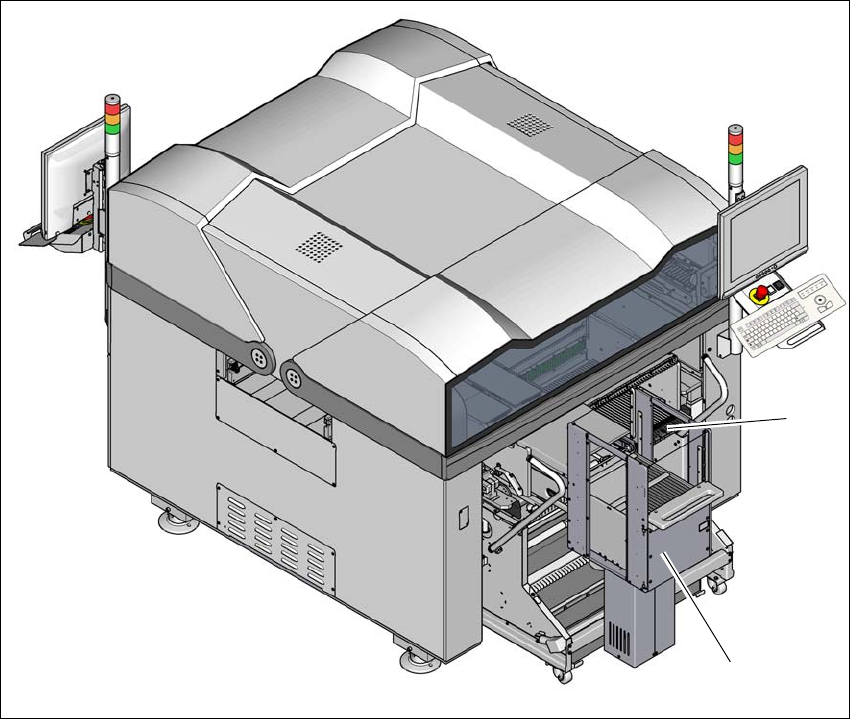

图 6.3 - 2 SIPLACE E 上的 SIPLACE JTF-MW
(1) 转换料台
(2) SIPLACE JTF-MW
(1)
(2)
6 贴片机扩展部件 《用户手册》 SIPLACE E
6.3 SIPLACE JTF-MW 使用软件版本 SC 708.0 或更新 2014 年 12 月版
280
6.3.3 技术数据
6
说明 JTF-MW
尺寸
宽度 322.40 mm
高度 413.50 mm
长度 1209 mm
SIPLACE E 上的料位
仅限在 2 号料位安装 / 装载
JEDEC 华夫盘规格
JEDEC 标准：95-1 & IEC 60286-5
储存容量
30 个 JEDEC 华夫盘
15 Cookie 托盘，每个可容纳 2 个 JEDEC 华夫
盘
元件最大高度 （自托盘底座测量）
10.8 mm （托盘零位跳过）
24.6mm （ 托盘 1 位跳过）
38.4mm （ 托盘 2 位跳过）
暗盒
尺寸 ( 长 x 宽 x 高 ) 344 mm x 300 mm x 228 mm
装载总 重量
30 kg （Cookie 托盘 + 元件）
每个 C ookie 托盘的最大重量
2.0 kg
气动
5 巴到 10 巴
压缩空气消耗量
28.3 NL/min.
通 信
Pogo 引脚接头，CAN 总线
重量
~ 45kg （Cookie 托盘和磁铁不计）
~ 60 Kg （含 15 个 Cookie 托盘和磁铁）
《用户手册》 SIPLACE E 6 贴片机扩展部件
使用软件版本 SC 708.0 或更新 2014 年 12 月版 6.3 SIPLACE JTF-MW
281
6.3.4 尺寸 （含 JTF-MW）
6
图 6.3 - 3 SIPLACE E 贴片机的尺寸 （含 JTF-MW）
