EF32FS/44FS/56FS 使用说明书
2-2
2-1-2 卷筒钩的使用方法
同时搬运带状卷筒与带式供料器时，要使用卷筒钩。请按下图示例，向左旋转 90°，穿进卷筒。不
使用卷筒钩时，必须返回锁定位置。
图 2-1-2-1 图2-1-2-2
图 2-1-2-3
在卷筒钩伸出状态下把带式供料器安装到供料器台架时，有可能损坏卷筒钩和相
邻的供料器。
一定要把卷筒钩收回，再安装到供料器台架上。
在卷筒钩上挂住带状卷筒的状态下，传送动作无法正常进行。
请把带状卷筒放进带子架后再使用。
向左旋转 90°
卷筒钩锁定位置
注意
注意
EF32FS/44FS/56FS 使用说明书
2-3
2-2 压纹衬垫的操作方法
压纹衬垫用于吸取压纹带深度较浅的类型的元件，有稳定元件姿势的作用。
压纹衬垫，需要根据使用的内腔高度进行调整。
图 2-2-1
・
压纹衬垫可使用的载带的内腔高度 ： 1.0mm～8.0mm
警告
压纹衬垫的拆卸、调整操作不正确而进行生产，可能会导致故障。
2-2-1 计算内腔高度
请算出压纹带的内腔高度 A。
・
需要调整的载带
内腔高度：8.0mm 以下
图 2-2-2
警告
内腔高度 A 超过 8.0mm 时，请把压纹衬垫拆下来。
（参见 2-2-3 章 压纹衬垫的拆卸方法）
2-2-2 计算压纹衬垫高度
请算出压纹衬垫的高度尺寸。
计算式 ： 26.5mm－A＝B
A = 内腔高度
B = 需要调整的衬垫高度尺寸
例 ： 内腔高度Ａ为 3mm 时
26.5mm－3mm＝23.5mm B 衬垫高度应调整为 23.5mm。
压纹衬垫
内腔高度Ａ
EF32FS/44FS/56FS 使用说明书
2-4

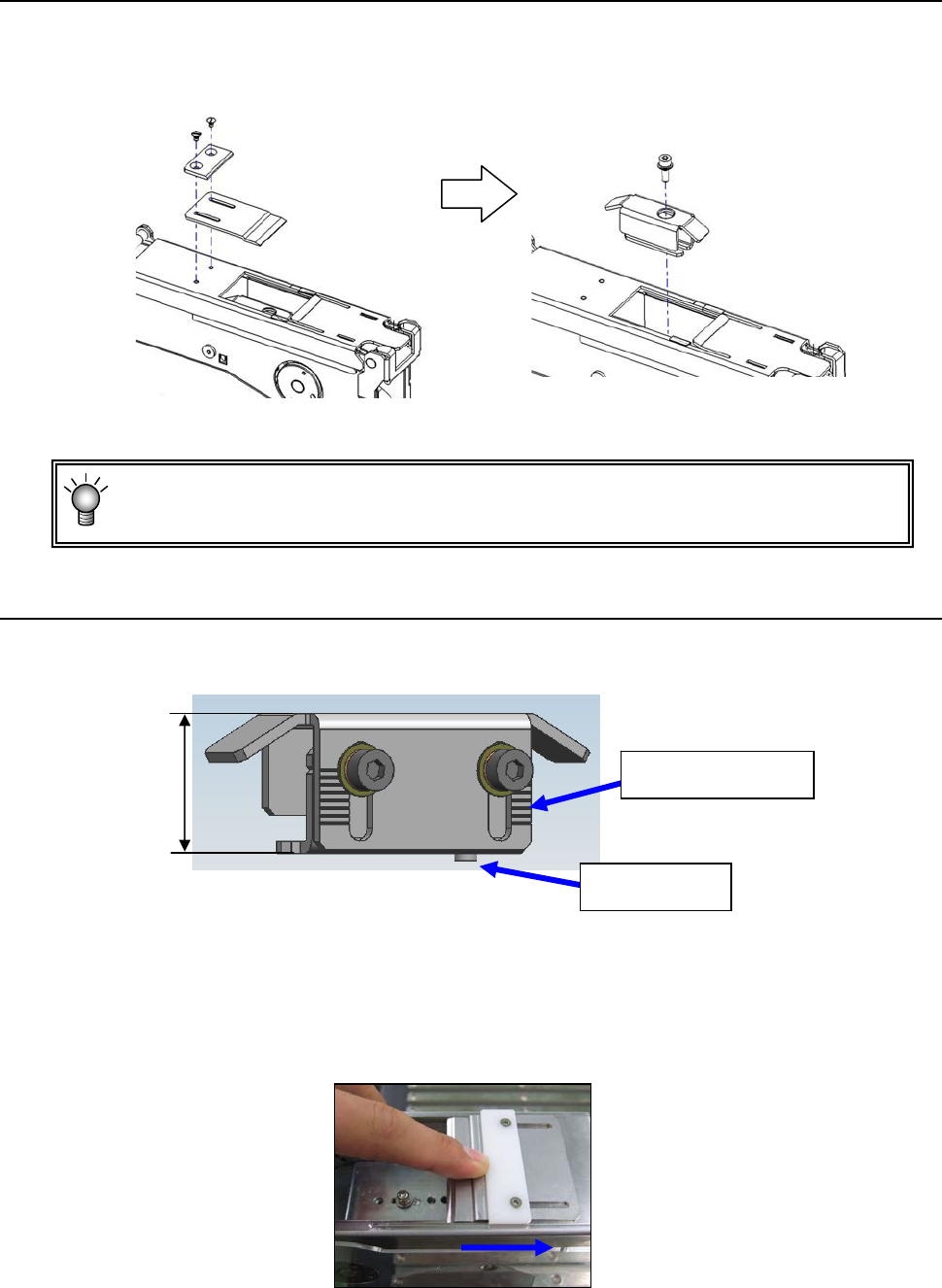

2-2-3 拆卸压纹衬垫
调整压纹衬垫高度、或内腔高度超过 8.0mm 时，需要把压纹衬垫拆下来。
１） 先拆下剥离盘，再把压纹衬垫拆下来。
（EF44FS/EF56FS，推到吸取位置开口部一边后可拆下。）
图 2-2-3-1 EF32FS
压纹衬垫不使用时，请妥善保管。
2-2-4 压纹衬垫的安装和调整
1) 请按「2-2-2 章 计算压纹衬垫高度」的说明，求出压纹衬垫的高度，进行调整。
(紧固转矩 1.3
53.0
0
＋
N
・
m)
图 2-2-4-1
2) 因剥离盘妨碍安装压纹衬垫，应先把剥离盘拆下来（EF32FS），或把剥离盘推到边上去
(EF44FS/56FS）。
图 2-2-4-2 EF44FS/56FS
调整高度用的目标线
定位用凸起
B
