EF32FS/44FS/5 6FS 使用说明书 2-7 2-3 在贴片机上的安装与拆卸 1）请确认带式供料器固定面、贴片机的供料器台架上面、插座的嵌合部没有元件等异物。 图 2-3-1 2 ）一只手抓住把手部位，另一只手扶住滑轨。 请确认解锁把在下边。 图 2-3-2 在安装供料器前，请确认在供料器固定面等部位没有异物。如果夹入异物，会损 坏前后的X导针，影响供给位置的精度。 注意
EF32FS/44FS/56FS 使用说明书
2-6
5) 在带式供料器上装上载带后，请确认效果。
1 没有装入元件时，载带传送是否顺畅。

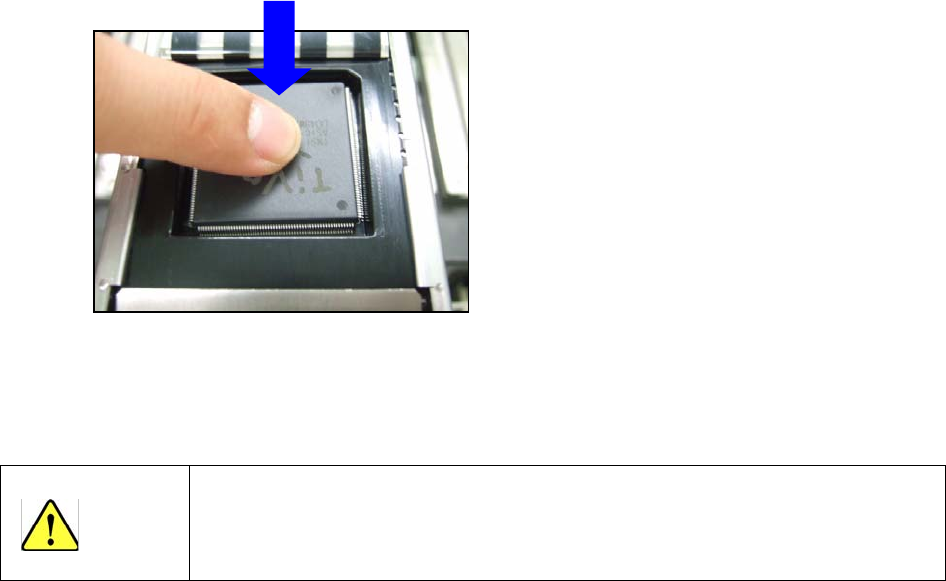

2 在元件吸取位置上，从上面轻轻按下元件时，元件是否会陷入下去。
图 2-2-4-7
・
确认作业中发现不适时，请调整压纹衬垫的高度。
在准备工作中要更换使用其他的元件带子时，必须先计算压纹衬垫的高度，再进
行调整。不计算就进行调整，继续生产，则会影响元件的正常传送，导致故障。
警告
EF32FS/44FS/56FS 使用说明书
2-7
2-3 在贴片机上的安装与拆卸
1）请确认带式供料器固定面、贴片机的供料器台架上面、插座的嵌合部没有元件等异物。
图 2-3-1
2）一只手抓住把手部位，另一只手扶住滑轨。
请确认解锁把在下边。
图 2-3-2
在安装供料器前，请确认在供料器固定面等部位没有异物。如果夹入异物，会损
坏前后的X导针，影响供给位置的精度。
注意
EF32FS/44FS/56FS 使用说明书
2-8
3）将供料器安装到台架之前，请确认载带伸出量为距带子排出口 3mm 以下。若伸出过长时，请沿供料器
剪断带子。
图 2-3-3
4）把滑轨前端插入导轨沟里。
图 2-3-4 图2-3-5
5）用手扶住滑轨插进去，直到带式供料器的底部导块顶住带子导块为止。
然后，用手握住把手，把它插到底。
图 2-3-6 图 2-3-7
注意
必须保持解锁把降下的状态安装。
在解锁把上提的状态下安装，有可能损坏台架与供料器。
滑轨前端
3mm 以下
导轨
