EF32FS/44FS/56FS 使用说明书
2-23
2-4-3 护罩带的废弃方法
护罩带容纳量，相当于 30m（20m 的卷筒的 1.5 倍）。
进入护罩带回收箱内的护罩带超过一定量后，会打开一层盖子。
如果不进行回收，继续生产，盖子会完全打开，护罩带会飞散出来。
每用完一个卷筒后，或排带箱打开一层时，请废弃护罩带。
1）向面前拉排带箱盖。
护罩带被传动齿轮夹住时，请按下拉杆空转臂，打开滚轮部位。
图 2-4-3-1 图2-4-3-2

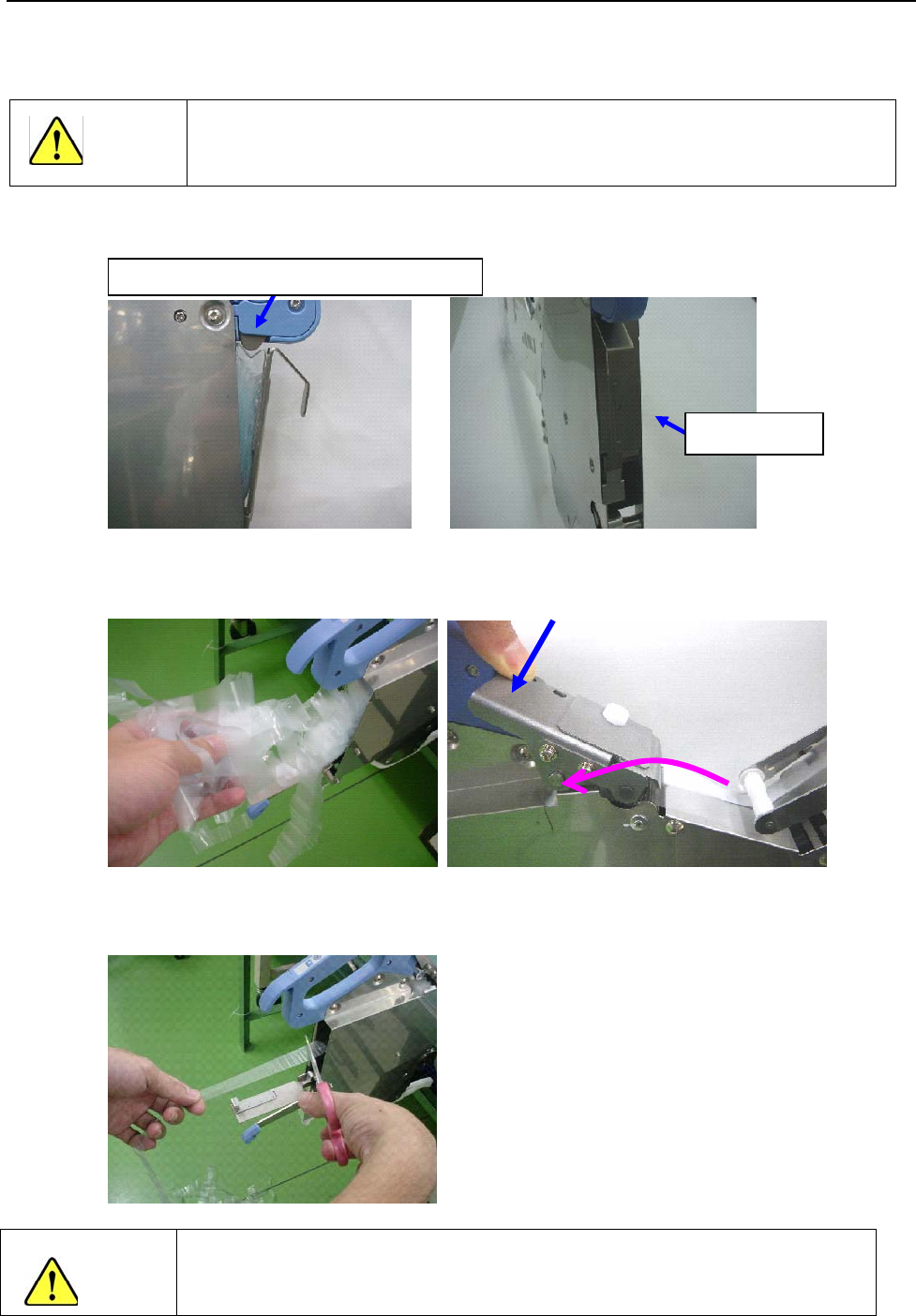

2）回收护罩带。如果护罩带夹在传动齿轮上，请按下拉杆空转臂，回收护罩带。
图 2-4-3-3
图 2-4-3-4
3）在生产中回收护罩带时，请用剪刀在护罩带废弃口处剪断护罩带。
图 2-4-3-5
拉护罩带时用力过猛，也有可能影响生产。
排带箱盖
回收箱装满时，盖子打开一层的状态
注意
注意
EF32FS/44FS/56FS 使用说明书
2-24
2-5 切换传送间距
2-5-1 变更传送间距设置
通过操作面板的开关，可变更传送间距的设置。
1）按２次■开关。
2）操作面板闪烁显示当前设置的传送间距。
3）按▲开关，或▼开关，可对传送间距切换如下。
4）要把闪烁显示的间距确定下来时，请按２次■开关。
表 2-5-1-1 设置传送间距
・
7 段 LED 只显示可设置的数字。
・
间距切换在最小⇔最大之间循环。
・
变更传送间距，初始化完成状态并不被解除。
7 段 LED 显示 传送间距
04 4mm
08 8mm
12 12mm
16 16mm
20 20mm
24 24mm
28 28mm
32 32mm
36 36mm
40 40mm
44 44mm
48 48mm
52 52mm
56 56mm
EF32FS/44FS/56FS 使用说明书
2-25
2-5-2 剥离盘的位置调整
在调整剥离盘的位置时，要使吸取部位的开口面积符合元件尺寸。
请按照传送间距（元件尺寸）变更剥离盘的位置。
①请拧松固定剥离盘的两个螺丝。
图 2-5-2-1
②请按规定尺寸，对准剥离盘前端部位与供给位置标记的距离。
表 2-5-2-1
剥离盘前端部与
供给位置标记的距离
图 2-5-2-2
请拧紧螺栓。(紧固转矩0.13
07.0
0
+
N
・
m)
传送间距 规定尺寸
56mm 28.5mm
52mm 26.5mm
48mm 24.5mm
44mm 22.5mm
40mm 20.5mm
36mm 18.5mm
32mm 16.5mm
28mm 14.5mm
24mm 12.5mm
20mm 10.5mm
16mm 8.5mm
12mm 6.5mm
8mm 4.5mm
4mm 2.5mm
请务必使传送间距的设置与剥离盘位置保持一致。
初始化动作后，请不要使剥离盘位置移动。
如果出现了移动，请再进行一次初始化。
剥离盘
规定尺寸按以下计算式导出。
（“传送间距”/2+0.5）mm
供给位置标记
调整此处的距离
注意
