EF32FS/44FS/56FS 使用说明书
2-25
2-5-2 剥离盘的位置调整
在调整剥离盘的位置时，要使吸取部位的开口面积符合元件尺寸。
请按照传送间距（元件尺寸）变更剥离盘的位置。
①请拧松固定剥离盘的两个螺丝。
图 2-5-2-1
②请按规定尺寸，对准剥离盘前端部位与供给位置标记的距离。
表 2-5-2-1
剥离盘前端部与
供给位置标记的距离
图 2-5-2-2
请拧紧螺栓。(紧固转矩0.13
07.0
0
+
N
・
m)
传送间距 规定尺寸
56mm 28.5mm
52mm 26.5mm
48mm 24.5mm
44mm 22.5mm
40mm 20.5mm
36mm 18.5mm
32mm 16.5mm
28mm 14.5mm
24mm 12.5mm
20mm 10.5mm
16mm 8.5mm
12mm 6.5mm
8mm 4.5mm
4mm 2.5mm
请务必使传送间距的设置与剥离盘位置保持一致。
初始化动作后，请不要使剥离盘位置移动。
如果出现了移动，请再进行一次初始化。
剥离盘
规定尺寸按以下计算式导出。
（“传送间距”/2+0.5）mm
供给位置标记
调整此处的距离
注意
注意
EF32FS/44FS/56FS 使用说明书
2-26
2-6 搭接
可在贴片机运行过程中不停止生产，在元件减少的带子上连接新的带子。
（注）在进行搭接前，请回收护罩带回收盒中的护罩带。
（详情请参见『2-4-3 章 护罩带的废弃方法』）
搭接带子、切带夹具的产品详细说明，请参见 4-2 章 搭接（选购项）。这里对带子的搭接方法进行说明。
2-6-1 连接用带子的规格
ETF 可使用满足条件的带子。
市场销售的连接用带子，请使用传送孔有横向加强带的带子。
市场销售的连接带子中推荐如下产品：
表 2-6-1-1 推荐的搭接带列表
厂商 富士化学产业（株）
型号 FC1272B
对象带宽 12～56mm
2-6-1-1 连接用带子的准备
以下 3 种形态的搭接带组合，可对应各机种。
表 2-6-1-2
表 2-6-1-3
基本形 分割片 A 分割片 B
32mm 宽 44 mm 宽 56 mm 宽
表面用
分割片 A ×2
基本形 + 分割片 A
基本形 ×2
背面用
分割片 B 分割片 B ×2 分割片 B ×2
EF32FS/44FS/56FS 使用说明书
2-27
2-6-2 载带的准备
搭接带子时，必须准确地切断载带。
因带子的间距不同切断位置不同，有 2 种类型，各自使用专用的切带夹具。

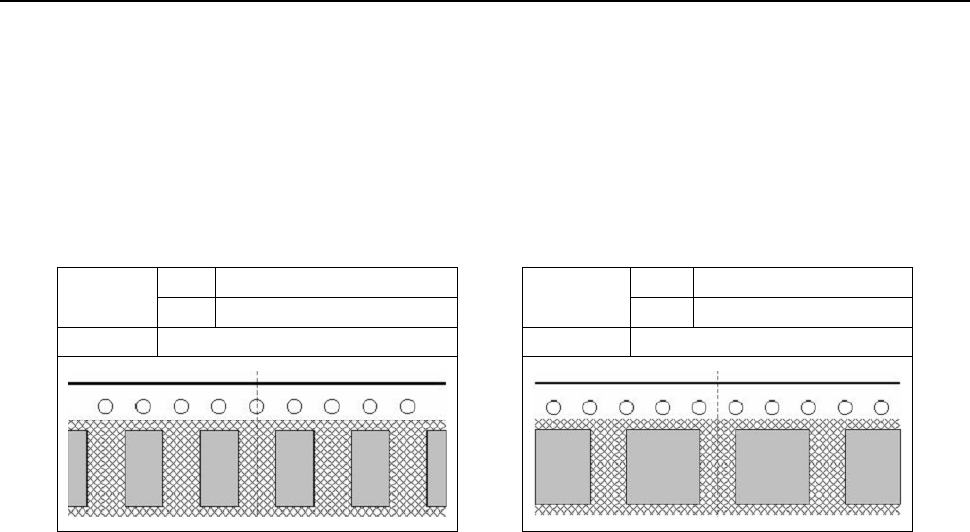

① 切带夹具的种类、使用方法区分如下。
A 型：从传送孔中间切断。
B 型：在传送孔之间切断
表 2-6-2-1 A 型 表 2-6-2-2 B 型
货号 E9041706A00 货号 40095282
A 型
品名 切带夹具 A
B 型
品名 切带夹具 A
传送间距 4,12,20,28,36,44,52 传送间距 8,16,24,32,40,48,56
② 使用中的带子剩余长度达到 1.5～2m 左右时，请从卷筒中把带子拉出来，准备好拼接的新带子。
③ 在最后元件后边，元件与元件之间的中心垂直地切断带子。
