EF32FS/44FS/56FS 使用说明书
2-8
3）将供料器安装到台架之前，请确认载带伸出量为距带子排出口 3mm 以下。若伸出过长时，请沿供料器
剪断带子。
图 2-3-3
4）把滑轨前端插入导轨沟里。
图 2-3-4 图2-3-5
5）用手扶住滑轨插进去，直到带式供料器的底部导块顶住带子导块为止。
然后，用手握住把手，把它插到底。
图 2-3-6 图 2-3-7
注意
必须保持解锁把降下的状态安装。
在解锁把上提的状态下安装，有可能损坏台架与供料器。
滑轨前端
3mm 以下
导轨
EF32FS/44FS/56FS 使用说明书
2-9
6) 把供料器推进去，直到供料器的Ｙ挡板顶到台架的顶板。
图 2-3-8 图2-3-9
注意
安装带式供料器时，注意不要横向向带式供料器加力。否则，会影响保持正常的
吸取位置。
吸取位置不能对准时，请重新安装带式供料器。
7）放开把手，向上提解锁把。
往上提解锁把时，必须握住解锁把头部操作，不可横向加力。
图 2-3-10 图 2-3-11
接通带式供料器电源时，请确认操作面板右下的点标记闪烁正常。
要打开带式供料器的电源，必须先接通贴片机主机电源，使供料器台架为上升的状态。
Y 挡板
EF32FS/44FS/56FS 使用说明书
2-10

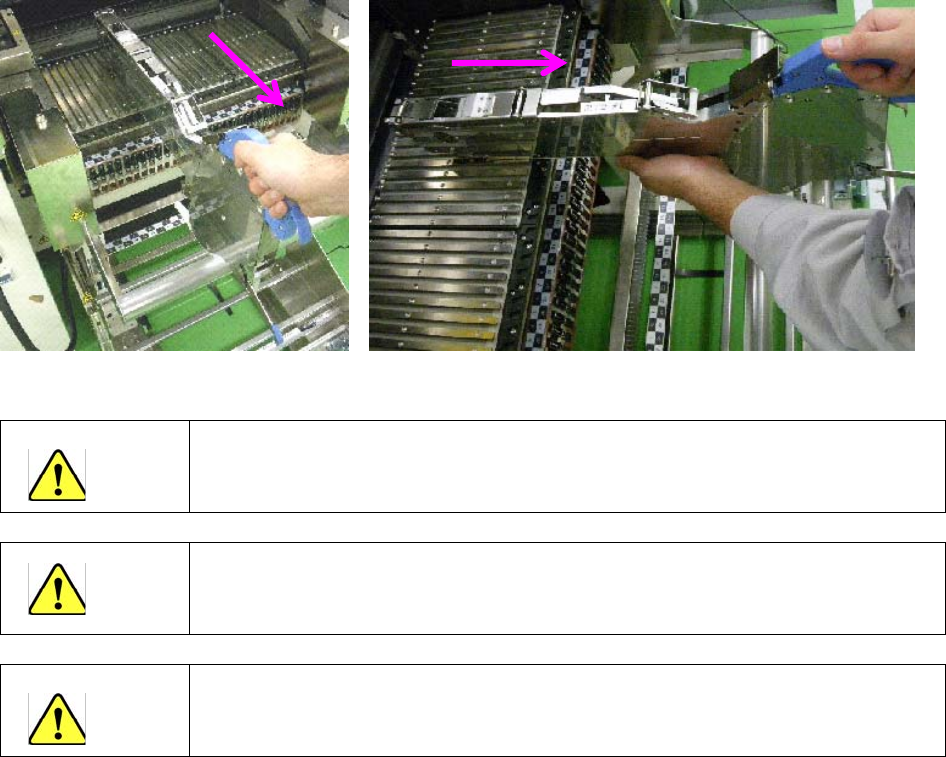

8）拆卸时，请按下解锁把，抓住把手，把带式供料器向拆卸方向抽出。
此时，要用一只手抓住把手，用另一只手如下图所示扶住供料器下部。
若在前侧较低的状态下抽出，会使「X 导针（前侧）」碰到台架，可能影响供给位置，务请注意。
图 2-3-12 图2-3-13
在安装好带式供料器的情况下移动供料器台车时，移动中的冲击有时会影响吸取
位置，因此，供料器台车移动后应重新确认一下吸取位置。
当带式供料器在生产时，如果从横向、或上下方向用手加压、施加冲击，有可能
使之无法在正常的吸取位置上供给元件。出现这种情况时，请中断生产，把带式
供料器卸下来，再重新安装上去。
贴片机在生产运行中，只有「元件用完」的带式供料器才可进行安装和拆卸。除
此之外，请绝对不要对带式供料器进行安装、拆卸作业。
请参见贴片机主机的使用说明书。
注意
注意
注意
