1OM-1750
4-10
1.2 標準付属部品リスト
No. 品　　　名 部品番号 数量 備　　　考
1
レンズクリーナクロス
15 × 15 cm
KYB-M382G-00 5
2
ガラス管ヒューズ (6.3A)
KYB-M65BN-00 1
• スペア
3
架台脚受け
KYB-M3821-00 4
4
カラー (BS スペーサ )
KYB-M1105-00 4
• 架台脚受け
5
止めねじ
90990-02J028 4
• 架台脚受け
6
南京錠
KYB-M382F-00 2
• 電源ブレーカ、エア原施錠用
7
QFP ガラス治具（JG-0188）
KYB-M381P-00 1
• オフセット教示用
8
ケーブル (3M)
KYB-M381L-00 1
T1D2
1.2.1 ヘッド付属品リスト
•
高速ヘッド
No. 品　　　名 部品番号 数量 備　　　考
1
真空フィルタ
KYB-M704D-00 100
2
高速ノズルストッカ交換部
KYB-M3806-00 1
3
ノズル（HV19C）
KYA-M7719-A0 1
4
ノズル用フィルタ
KYA-M7702-10 1000
T1D3
•
多機能ヘッド
No. 品　　　名 部品番号 数量 備　　　考
1
多機能ヘッド用フィルタ
KYB-M3823-00 18
2
ノズル（FF01）
KYB-M77F1-A0 1
T1D4
注
:
ヘッド付属品はヘッド毎に付属されます。
1302-001
1.2 標準付属部品リスト
1OM-1750
4-11
2. 高速ヘッド吸着部品サイズ (15 個吸着時 )
B
A
B
ヘッドPCD
フィーダ フィーダ
6 時吸着概略図 3 時 ( 9 時 ) 吸着概略図
フィーダ 送 り 方向
A
F1D10-1
6
時吸着時の部品寸法
3
時
(9
時
)
吸着時の部品寸法
寸法
A
寸法
B
寸法
A
寸法
B
5.4 0.5 10.0 2.2
5.2 1.3 9.4 2.4
5.0 1.9 8.8 2.6
4.8 2.4 8.2 2.8
4.6 3.0 7.6 3.0
4.5 3.3 7.1 3.2
4.4 3.6 6.5 3.4
4.2 4.2 5.9 3.6
4.0 4.7 5.3 3.8
3.8 5.3 4.7 4.0
3.6 5.9 4.2 4.2
3.4 6.5 3.6 4.4
3.2 7.1 3.3 4.5
3.0 7.6 3.0 4.6
2.8 8.2 2.4 4.8
2.6 8.8 1.9 5.0
2.4 9.4 1.3 5.2
2.2 10.0 0.5 5.4
T1D4-1 T1D4-2
注
:
φ
6
以下の高速ノズルで扱える部品が限定です。
1302-001
2. 高速ヘッド吸着部品サイズ (15 個吸着時 )
1OM-1750
4-12
3. 部品装着条件
(1) 吸着ノズル形状
先付け部品または障害物などに接近して部品を装着する場合、吸着ノズ
ルの形状が制約条件の一つとなります。吸着ノズルの形状については、
“吸着ノズルタイプ一覧表” を参照してください。

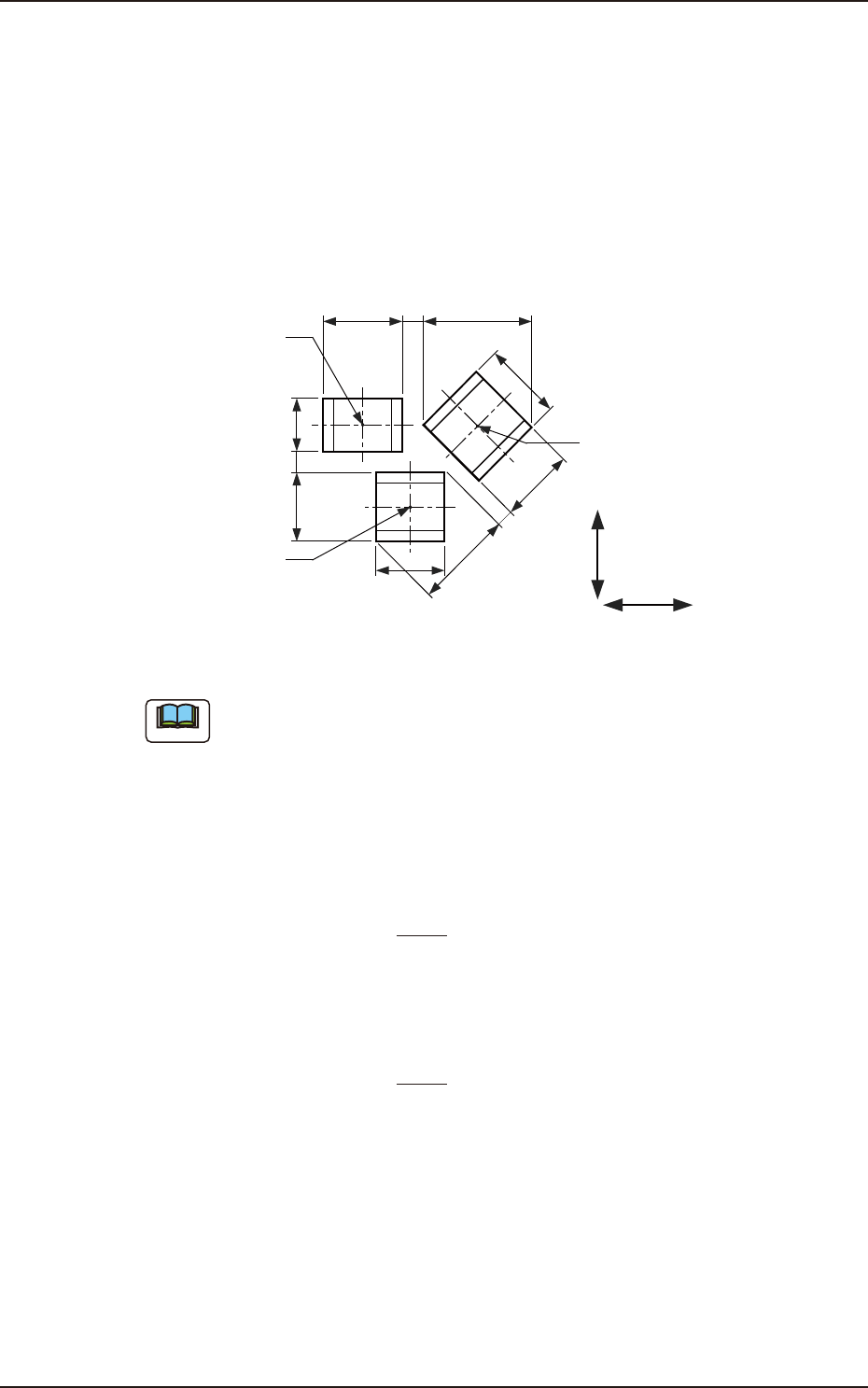

(2) 部品装着位置を考慮した場合の部品隣接間隔
A a G
F
E
b
B
C
c
H
部品装着点 3
部品装着点 2
部品装着点 1
X 方向
Y 方向
F1D11
ノート
(a) Fig.1E11 は、吸着ノズルが部品の外形から出ないときの状態を示しま
す。
また、部品を装着したときのソルダペーストや接着剤などによる部品
の装着ズレは考慮されていません ｡
(b) “A ～ H” は、各部品のバラツキを含めた最大寸法を示し、各部品の最
小隣接間隔 (a、b、c) は、“0.2 mm” とします。
(c) 部品装着点 1 と部品装着点 3 の最小隣接装着位置データは、
“X 方向データ =　　　 + Min. 0.2 mm” です。
(Y 方向データは 無関係 )
(d) 部品装着点 1 と部品装着点 2 の最小隣接装着位置データは、
“Y 方向データ =　　　 + Min. 0.2 mm” です。
(X 方向データは 無関係 )
(e) 部品装着点 2 と部品装着点 3 の最小隣接装着位置データは、F1D11 を
参考に算出してください。
(f) 0.2mm 未満の最小隣接装着間隔をご検討の際は、当社営業部または販売
代理店にご相談ください。
A＋G
2
B＋E
2
1302-001
3. 部品装着条件
