1 Introducere Instrucţiuni de utilizare SIPLACE TX 1.2 Vedere de ansamblu Începând cu versiunea 714.0 12/2020 20 1.2 V edere de ansamblu 1.2.1 SIPLACE TX 1/TX2 1 Fig. 1.2 - 1 Plantator de componente electronice SIPLACE T…
Instrucţiuni de utilizare SIPLACE TX 1 Introducere
Începând cu versiunea 714.0 12/2020 1.1 Indicaţii importante cu privire la instrucţiunile de utilizare
19
FC Flip-Chip
MT Magazie-tavă
SMT Suport de magazii tavă
MGCU Modular Gantry Control Unit
GND Pământare
MHCU Modular Head Control Unit
I-Placement Independent Placement (plantare independentă)
JTF-ML JEDEC Tray Feeder
PCB Placă de circuite
TPM Test de productivitate a maşinii
P&P Pick&Place
P&P1 Modul Pick&Place 1
P&P2 Modul Pick&Place 2
PPW Schimbător de pipete
SMD Surface Mounted Device (Dispozitiv montat pe suprafaţă)
CS Calculatorul staţiei
TH Cap Twin Pick&Place, SIPLACE TwinStar
SV Sistem de vizualizare
1 Introducere Instrucţiuni de utilizare SIPLACE TX
1.2 Vedere de ansamblu Începând cu versiunea 714.0 12/2020
20
1.2 Vedere de ansamblu
1.2.1 SIPLACE TX1/TX2
1

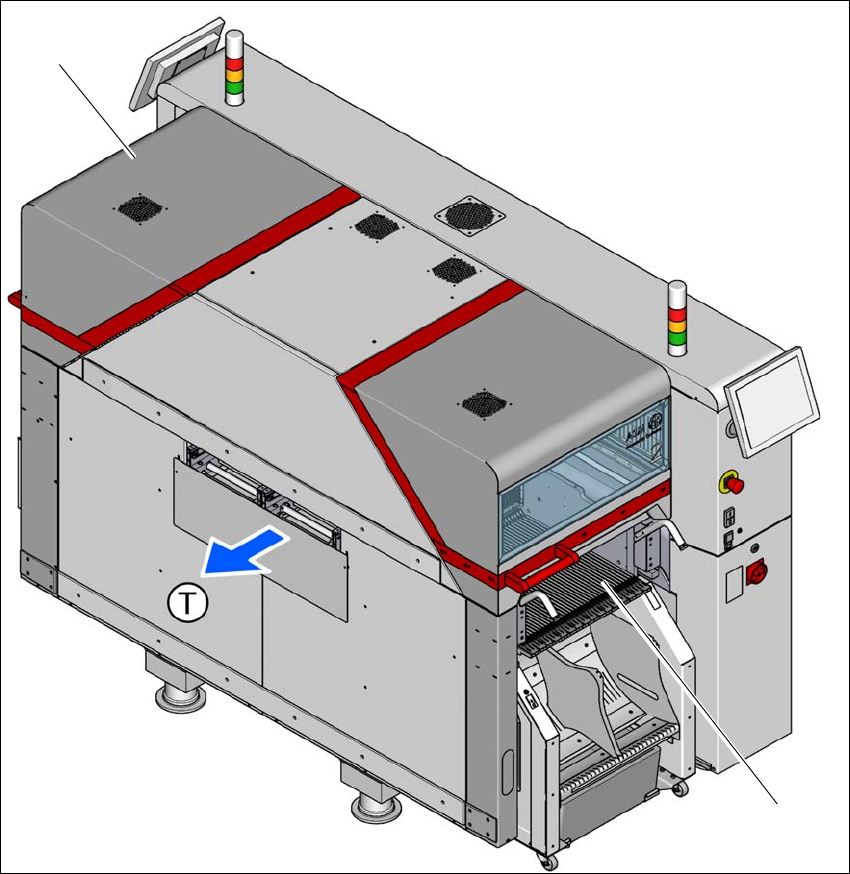

Fig. 1.2 - 1 Plantator de componente electronice SIPLACE TX1/2
(T) Direcţia de transport
(1) Locaţia 1 - exterior
(2) Locaţia 2 - interior
(1)
(2)
Instrucţiuni de utilizare SIPLACE TX 1 Introducere
Începând cu versiunea 714.0 12/2020 1.2 Vedere de ansamblu
21
1.2.2 SIPLACE TX2i
1
Fig. 1.2 - 2 Automatul de plantare SIPLACE Seria TX2i - Locaţia 2 - interior
(T) Direcţia de transport
(1) Locaţia 1 - poziţia cea mai interioară
(2) Locaţia 2 - poziţia cea mai interioară
(1)
(2)
