Technische Daten SIPLACE SX4

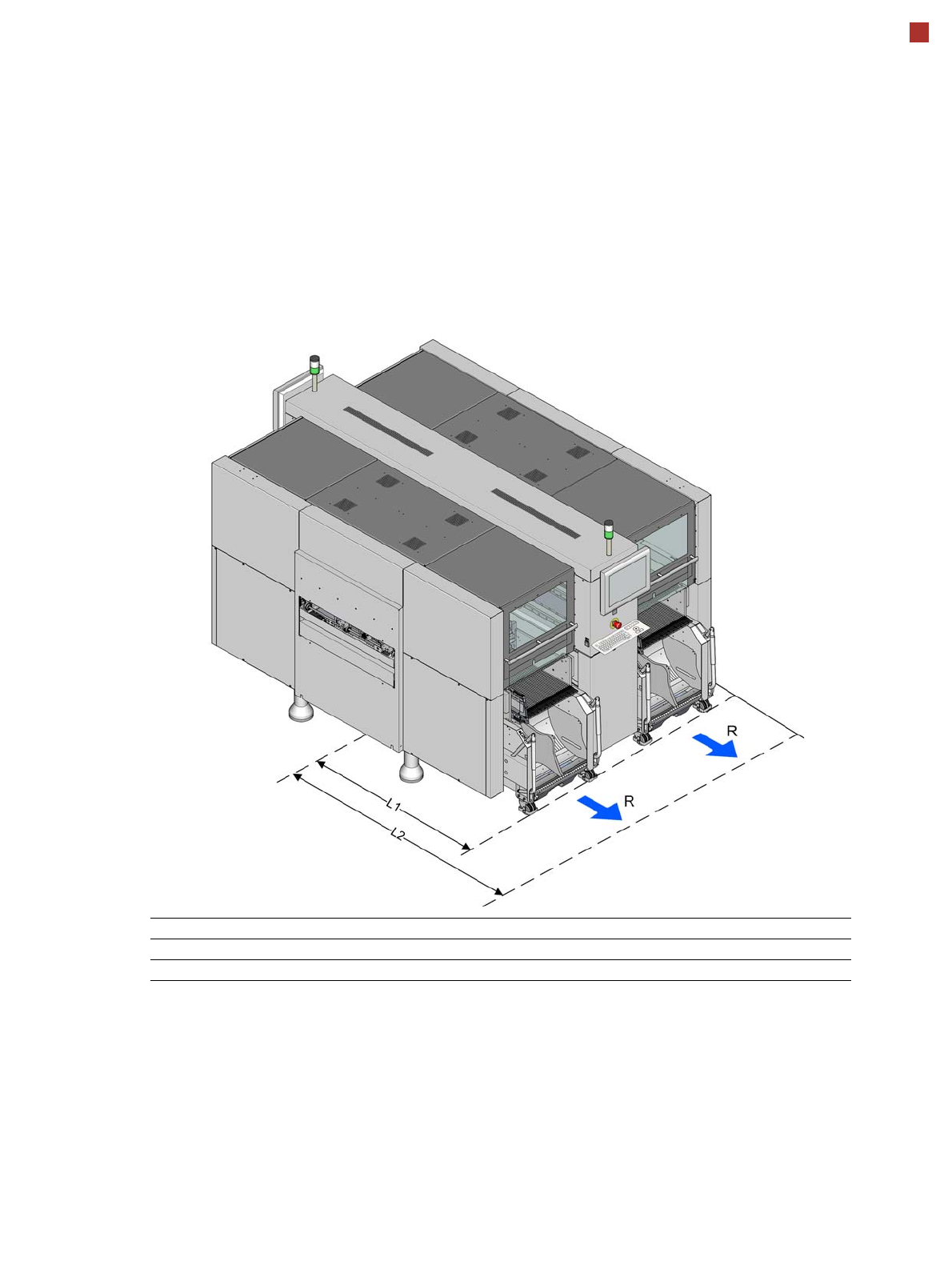

Rangierradien der BE-Wagen X
Rangierradius R 600 mm
Abstand L1: Maschinenmitte zur Außenkante BE-Wagen X 1257,50 mm
Abstand L2: Maschinenmitte zur Wand 1857,50 mm
54
Technische Daten SIPLACE SX4
Abstandsmaße flexibler Doppeltransport
Feste Transportwange auf
der maximalen Position
rechts
a
.
a) Das Maß ist abhängig von der Position der festen Wange. Alle Maße in mm.
Feste Transportwange auf
der maximalen Position
links
a
.
55
Technische Daten SIPLACE SX4
Abstandsmaße Quad Lane
Feste Transportkanten außen
