Návod k obsluze SIPLACE D1/D2 3 Technická data automatu Od verze software SR.605.xx Vydání 07/2008 CZ 3.11 Vozík KS (konstruk č ních sou č ástek) 177 3.1 1.7 Držák st ř ední role pásu pro S-podava č e 3 x 8 mm Č íslo výr…
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.11 Vozík KS (konstrukčních součástek) Od verze software SR.605.xx Vydání 07/2008 CZ
176
Montáž je jednoduchá. Rozdělovač tlakového vzduchu (poz. 1 na obr. 3.11 - 5) je připevněn dvě-
ma šrouby (poz. 2 na obr. 3.11 - 5
) na stůl součástek (poz. 3 na obr. 3.11 - 5). Potom je rozdělovač
tlakového vzduchu připojen k napájení tlakovým vzduchem pro vozík KS. Na zadní straně rozdě-
lovače tlakového vzduchu jsou přídržné svorky (poz. 4 na obr. 3.11 - 5
). Zajišťují fixaci podavače
Bulkcase na stolu součástek a bezvadné napájení tlakovým vzduchem.
3

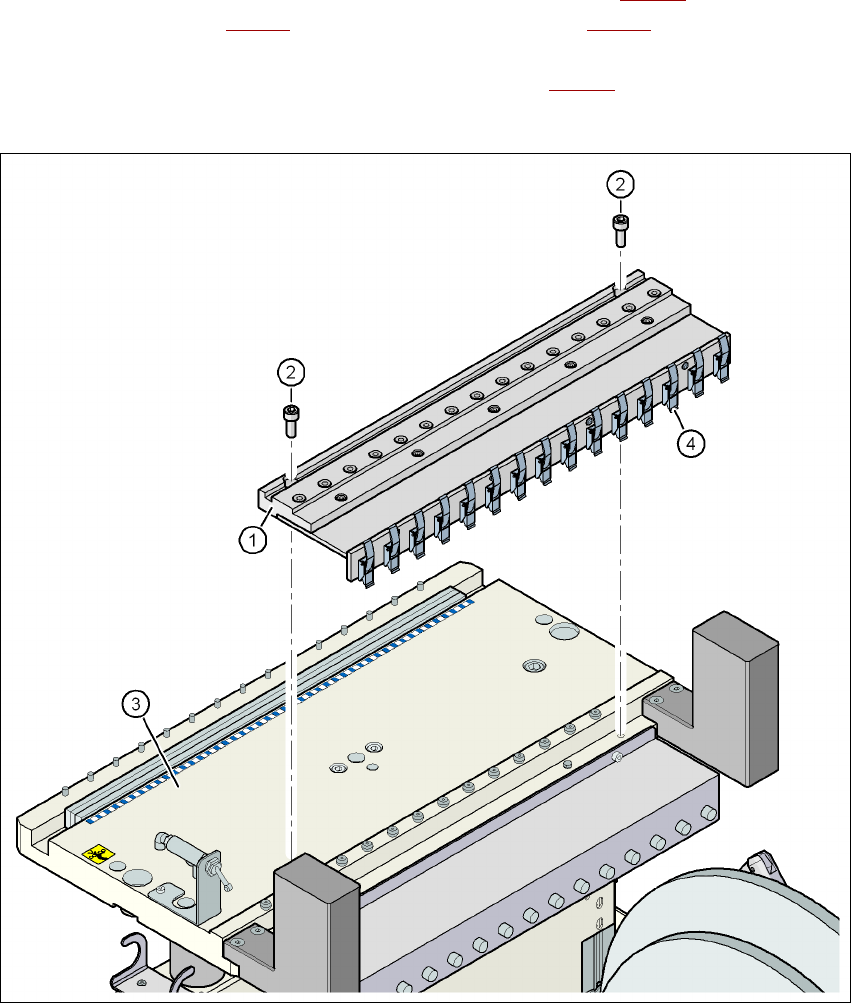

Obr. 3.11 - 5 Zdroj tlakového vzduchu pro podavače Bulkcase
(1) Rozvod tlakového vzduchu
(2) Šroub DIN 912, M8x20, 2 kusy
(3) Stůl konstrukčních součástek
(4) Přídržovací svorky
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.11 Vozík KS (konstrukčních součástek)
177
3.11.7 Držák střední role pásu pro S-podavače 3 x 8 mm
Číslo výrobku 00119846-xx Deska adaptéru pro držák role pásu D1, D2
Číslo výrobku 00141204-xx Držák role pásu, podavač 3 x 8 mm, V2
Číslo výrobku 00141215-xx Držák role pásu, podavač 3 x 8 mm, V2, stopa 1
Podavače typu 3 x 8 mm S transportují součástky ve třech podávacích stopách do polohy odběru.
Role pásů obou krajních stop se nacházejí mezi dělícími plechy v kontejneru pásů. Střední role
pásu je umístěna nad oběma rolemi pásu pro krajní stopy. Při více než dvou S podavačích 3x8
mm na vozík součástek je pro střední roli pásu nutný držák.
Pro střední roli pásu potřebujete dodatečně:
–1 destičku adaptéru pro uchycení držáku role pásu (poz. 1 na obr. 3.11 - 6
) a
– vždy pro 2 podavače 1 držák role pásu (poz. 2 na obr. 3.11 - 6
)
– Na stopu 1: Držák role pásu se zkrácenou vodící kladkou pro 1 podavač (poz. 3 na obr. 3.11 -
6)
Obr. 3.11 - 6 Držák střední role pásu pro S-podavače 3 x 8 mm
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.11 Vozík KS (konstrukčních součástek) Od verze software SR.605.xx Vydání 07/2008 CZ
178
Destička adaptéru se připevní pomocí čtyř šroubů na vozík KS, držák rolí pásu se zasouvá do
čtvercových otvorů v destičce adaptéru.
3.11.7.1 Montážní poloha desky adaptéru pro transportní výšku desek 830 mm
POKYN
Výškové nastavení vozíku součástek je popsáno v odstavci 4.4, od strany 216.
3
Obr. 3.11 - 7 Montážní poloha desky adaptéru pro transportní výšku desek 830 mm
(1) Deska adaptéru
(2) Imbusový šroub M6x20 s podložkou, 4 kusy
