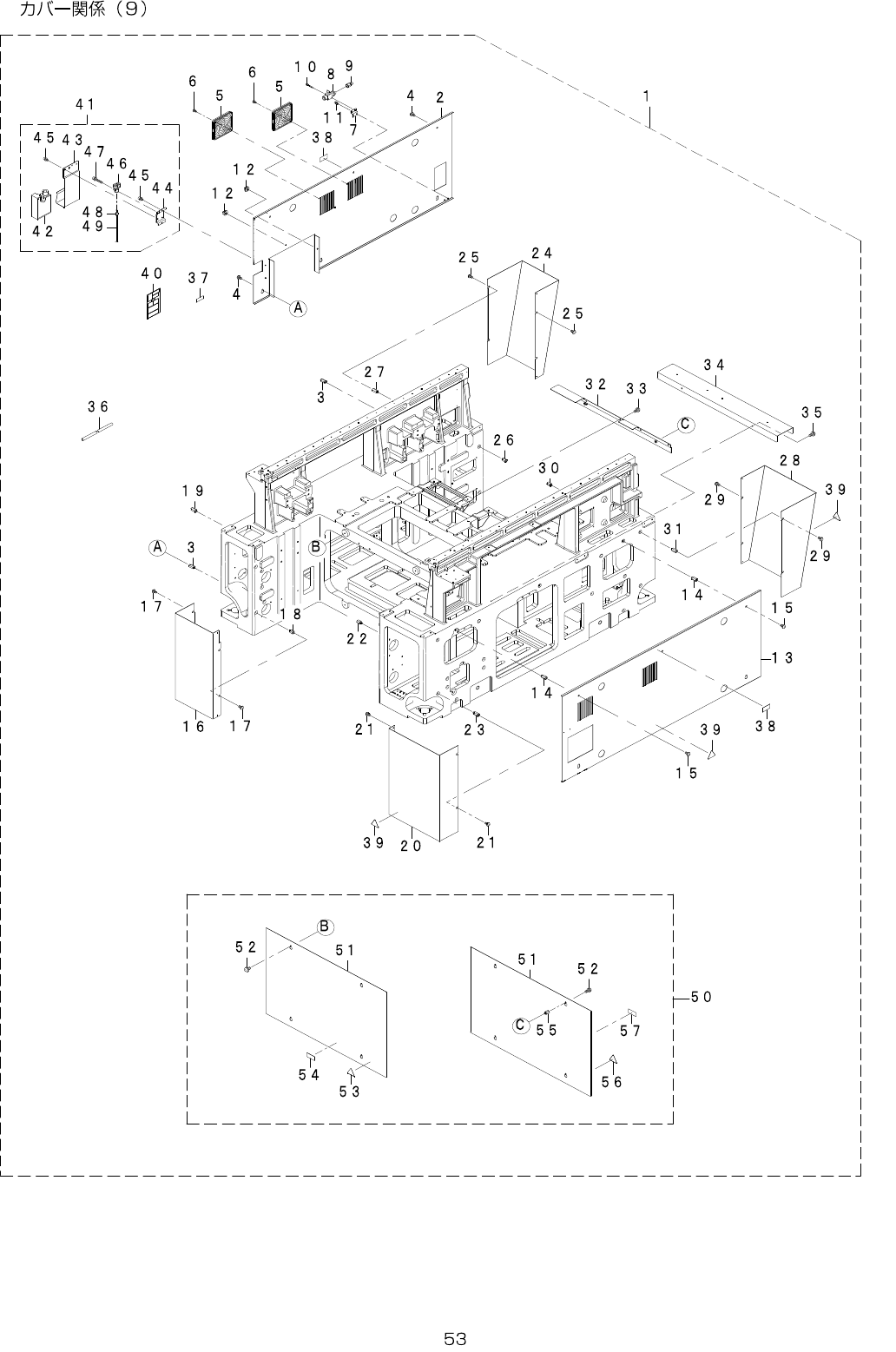

27.COVERCOMPONENTS(9)
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-83530 COVER_BOTTOM_ASM 1
2 401-47105 COVER_SBL (1)
3 400-01510 COVERSTUDRL (6)
4 SL-3061232-TN SCREWM6L=12 (6)
5 HM-0010100-10 FILTER (2)
6 SL-4030891-SC SCREWM3L=8 (4)
7 400-00550 FVBRACKET (1)
8 PV-0152120-00 FINGERVALVE (1)
9 PJ-0252000-03 PLUG (1)
10 SL-6032542-TN SCREW (2)
11 SL-6041092-TN SCREWM4L=10 (2)
12 HX-0070600-0A MOUNTBASE (2)
13 401-47107 COVER_SBR (1)
14 400-01510 COVERSTUDRL (5)
15 SL-3061232-TN SCREWM6L=12 (5)
16 401-47082 COVER_FBL (1)
17 SL-3061232-TN SCREWM6L=12 (4)
18 400-01512 COVERSTUDYF (2)
19 400-01510 COVERSTUDRL (2)
20 401-47083 COVER_FBR (1)
21 SL-3061232-TN SCREWM6L=12 (4)
22 400-01512 COVERSTUDYF (2)
23 400-01510 COVERSTUDRL (2)
24 401-87352 COVER_RBL (1)
25 SL-3061232-TN SCREWM6L=12 (4)
26 400-01512 COVERSTUDYF (2)
27 400-01510 COVERSTUDRL (2)
28 401-87353 COVER_RBR (1)
29 SL-3061232-TN SCREWM6L=12 (4)
30 400-01512 COVERSTUDYF (2)
31 400-01510 COVERSTUDRL (2)
32 401-86406 BANK_COVER_R_L_BR_U_RS1 (1)
33 SL-3061232-TN SCREWM6L=12 (4)
34 401-83000 BANK_COVER_R_L_BR_B (1)
35 SL-3061232-TN SCREWM6L=12 (2)
36 BT-1000651-EB POLYURETHANETUBE (1.7)
37 E9635-455-000 REVISIONSEAL (1)
38 168-70206 GRAVITYSEAL (2)
39 CM-3001000-04 DANGERLABEL(50) (3)
40 401-81150 LAMINATING_SEAL (1)
41 400-93785 ASM_DRAIN_TANK (1)
42 400-16815 DRAINTANK (1)
43 400-16814 DRAINTANKSTAY (1)
44 400-93721 DT_STAY_BR (1)
45 SL-6040892-TN SCREWM4L=8 (4)
46 PJ-3081000-01 UNIONY (1)
47 SL-6042592-TN SCREWM4L=25 (1)
48 PJ-3090400-03 REDUCER4-10 (1)
49 BT-0400251-EA URETHANETUBEBLUE4X2.5 (0.16)
50 401-84581 COVER_BOTTOM_C_ASM (1)
51 401-47215 BANK_COVER_C_F (2)
52 SL-3061232-TN SCREWM6L=12 (8)
53 CM-3001000-04 DANGERLABEL(50) (1)
54 168-70206 GRAVITYSEAL (1)
55 400-01512 COVERSTUDYF (4)
56 CM-3001000-04 DANGERLABEL(50) (1)
57 168-70206 GRAVITYSEAL (1)
- -
