1OM-1609 4-14 4 章 1. 仕 様 1.2 標準付属部品リスト No. 品 名 部品番号 数量 備 考 1 レンズクリーナクロス 1 5 × 15 cm 226J1560 5 2 ガラス管ヒューズ (6.3 A) 4S30002 3 1 • スペア 3 ガラス管ヒューズ ( 5 A) 4S300024 1 • スペア 4 ガラス管ヒューズ (3.1 5 A) 4V32001 1 1 • スペア 5 ガラス管ヒューズ (1…

100%1 / 212
1OM-1609
4-13
4 章 1. 仕 様
1007-003
項　　　目 内　　　　　容
36.ハードウェア 前後工程信号接続
前後工程ともに独立した
I/F
を
2
系統装備しています。
前後工程
I/F
ボードには前工程信号、後工程信号、炉信号の接続が可能です。
デュアル、シングル搬送モード時の信号接続
デュアル搬送モード：
2
系統
シングル搬送モード：
1
系統
37.前後インター
フェース
SMEMA
通信仕様準拠
38.その他 標準機能
•
部品ライブラリ教示
(GS-TR100)
•
装着座標教示
(GS-TZ100)
•
BGA/CSP
対応
(GS-TB100)
•
部品吸着ミスの自動リカバリ機能
•
部品吸着位置教示機能
•
後回しリカバリ機能
•
部品供給部オルタネート機能
•
吸着、装着上下軸
L
軸制御機能
•
吸着位置
X
、
Y
補正制御機能
•
ポケット認識
•
装置二段階減速機能
•
吸着前ノズル検出機能
デュアル機能
•
デュアル搬送対応パターンプログラム
パターンプログラムデータの作成、最適化、複数生産機種ラインバラン
スについてはデュアル搬送システムソフト対応になります。
1OM-1609
4-14
4 章 1. 仕 様
1.2 標準付属部品リスト
No.
品　　　名 部品番号 数量 備　　　考
1
レンズクリーナクロス
1
5 × 15 cm 226J1560 5
2
ガラス管ヒューズ
(6.3 A) 4S30002
3 1
•
スペア
3
ガラス管ヒューズ
(
5
A) 4S300024 1
•
スペア
4
ガラス管ヒューズ
(3.1
5
A) 4V320011 1
•
スペア
5
ガラス管ヒューズ
(10 A) 4S301007 1
•
スペア
6
警報接点付きヒューズ
(
5
A) 4S300006 1
•
スペア
7
フラット型ヒューズ
(
5
A) 4S300010 1
•
スペア
8
ヒューズ
(
2
A) 0916D207 1
•
スペア
9
スプライシング継ぎ目検出清掃用長
竹ロープ
09
2
6B109 1
•
スプライシング継ぎ目検出清掃用
10
スプライシング継ぎ目検出清掃用綿
棒
09
2
6B10A 1
•
スプライシング継ぎ目検出清掃用
11
架台脚受け
2
16R03
53 4
12
カラー
(BS
スペーサ
) 216A0334
4
•
架台脚受け
13
止めネジ
22
1CA010 4
•
架台脚受け
14
南京錠
22
6J0
574 2
•
電源ブレーカ、エア原施錠用
15 QFP
ガラス治具
(JG-0188) 21
1D9639 1
•
オフセット教示用
16
ノズル
(PK01) PK01---- 1
•
バックアップピン吸着用
17
基板バックアップピン
0974J00U 40
•
基板バックアップ用
18
ケーブル
(3M) 0964B000 1
T1E2
1.2.1 ヘッド付属品リスト
ノート
ヘッド付属品はヘッド毎に付属されます。
•
高速ヘッド
No. 品　　　名 部品番号 数量 備　　　考
1
真空フィルタ
225
B0
572 90
2
高速ノズルストッカ交換部
09198000 1
3
ノズル（HA09C---）
HA09C--- 1
4
ノズル用フィルタ
225A004
5 480
T1E3
•
多機能ヘッド
No. 品　　　名 部品番号 数量 備　　　考
1
多機能ヘッド用フィルタ
225
B0313 18
2
ノズル（FF01----）
FF01---- 1
T1E4
1103-004
1OM-1609
4-15
4 章 2.
1103-001

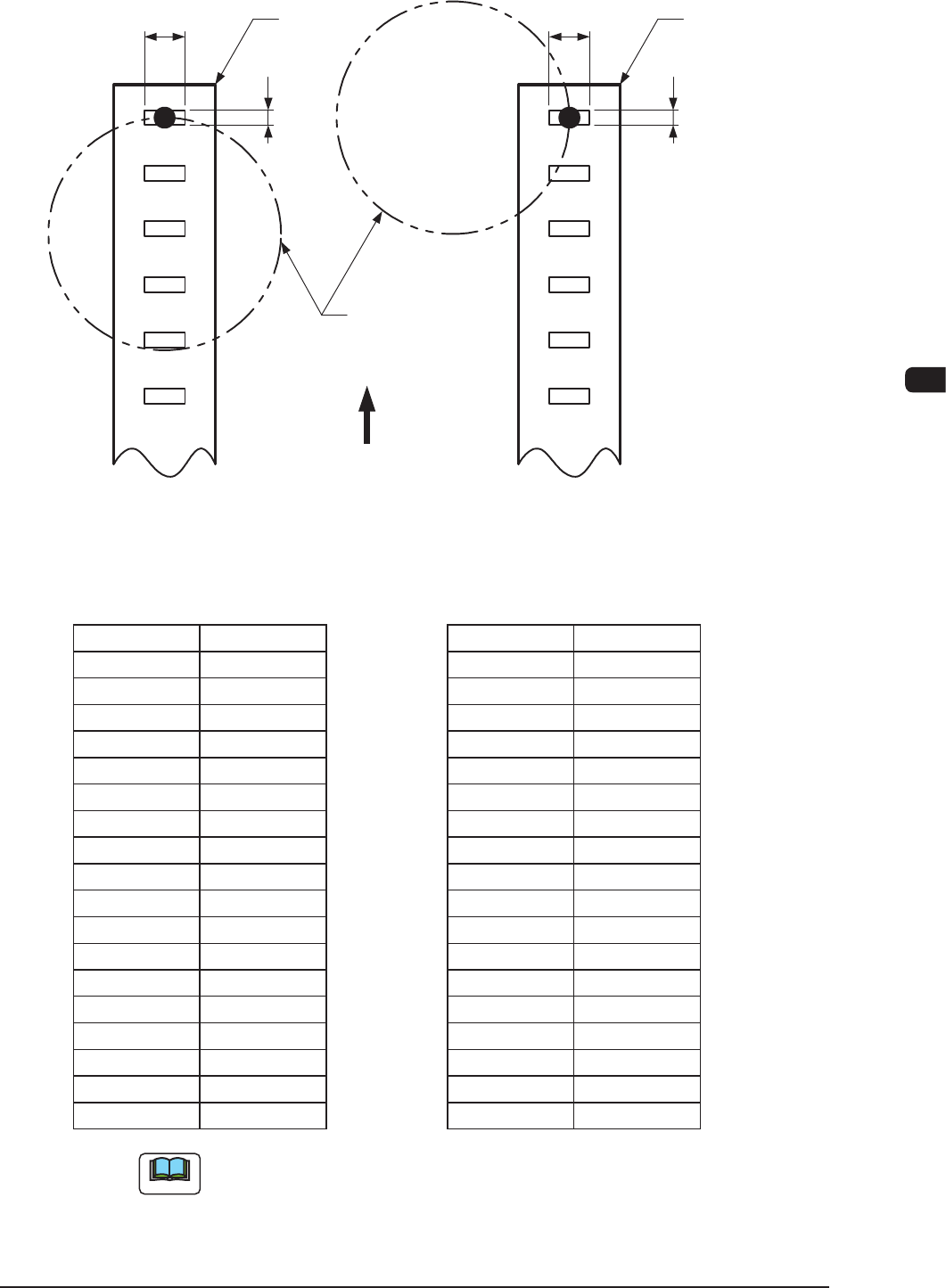

2. 高速ヘッド吸着部品サイズ (15 個吸着時 )
B
A
B
ヘッドPCD
フィーダ フィーダ
12時吸着概略図 3時 (9時) 吸着概略図
フィーダ送り方向
A
F1E1-1
ノート
φ
6 以下の高速ノズルで扱える部品が限定です。
12 時吸着時の部品寸法
T1E4-1
寸法
A
寸法
B
5.4 0.5
5.2 1.3
5.0 1.9
4.8 2.4
4.6 3.0
4.5 3.3
4.4 3.6
4.2 4.2
4.0 4.7
3.8 5.3
3.6 5.9
3.4 6.5
3.2 7.1
3.0 7.6
2.8 8.2
2.6 8.8
2.4 9.4
2.2 10.0
3 時 (9 時 ) 吸着時の部品寸法
T1E4-2
寸法
A
寸法
B
10.0 2.2
9.4 2.4
8.8 2.6
8.2 2.8
7.6 3.0
7.1 3.2
6.5 3.4
5.9 3.6
5.3 3.8
4.7 4.0
4.2 4.2
3.6 4.4
3.3 4.5
3.0 4.6
2.4 4.8
1.9 5.0
1.3 5.2
0.5 5.4
