预防性维护 HF 系列 维护 2004 年 3 月中文版 8 2 个月维护 43 用吸尘器清洁抽屉装置的过滤垫 8 a 取下抽屉装置中过滤垫的盖子。 s 用带有适合吸嘴的吸尘器清洁过 滤垫。 : 更换任何已磨损的过滤器 。 : 对 8 个风扇都重复这些步骤。 8 8 检查过滤器元件 40 µm 8 : 取下相关贴片头的保护罩 。 a 松开螺钉，卸下过滤器元件 40 µm 的壳 。 s 检查过滤器元件是否褪色。 如果已褪色，换用新元件。 …
维护 预防性维护 HF 系列
8 2 个月维护 2004 年 3 月中文版
42
8
预防性维护 HF 系列 维护
2004 年 3 月中文版 8 2 个月维护
43
用吸尘器清洁抽屉装置的过滤垫 8
a 取下抽屉装置中过滤垫的盖子。
s 用带有适合吸嘴的吸尘器清洁过滤垫。
: 更换任何已磨损的过滤器。
: 对 8 个风扇都重复这些步骤。
8
8
检查过滤器元件 40 µm 8
: 取下相关贴片头的保护罩。
a 松开螺钉，卸下过滤器元件 40 µm 的壳。
s 检查过滤器元件是否褪色。
如果已褪色，换用新元件。
: 安装外壳和贴片头保护罩。
: 检查所有贴片头的过滤器元件。
8
8
: 关闭保护罩。
8
维护 预防性维护 HF 系列
9 4 个月维护 2004 年 3 月中文版
44
94 个月维护

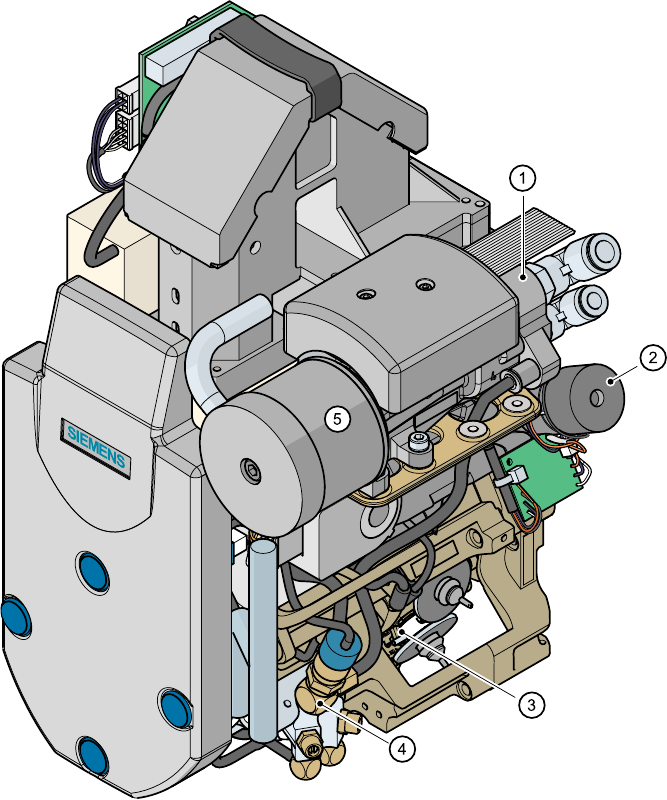

12 段位器收集贴片头的结构 9
9
图
9.0 - 1 12
段位器收集贴片头
9
(1) 真空发生器
(2) DP 马达， DP 轴
(3) 带有 12 个段位器光栅盘的星形轴， DR 轴
(4) 吹气压力阀
(5) 消声器
9
