00193974-01.pdf - 第75页
预防性维护 HF 系列 维护 2004 年 3 月中文版 10 每年维护 75 检查废料带切割器 10 卸载料车： 10 10 使用头部的手柄 （不是末端的缓冲器）小心轻推悬臂。 10 10 : 把悬臂移到贴片区域上方 ，使其停在工作区域外。 a 按下两个用于料车升降机制阀的 按钮。 按住这两个按钮直至元件供料器 料台松开。 s 拉出料车的手柄，将其转到里面 。 : 从贴片机中取出料车。 : 在每个位置上重复这些过 程。 : 在主开关处…
维护 预防性维护 HF 系列
10 每年维护 2004 年 3 月中文版
74
10
预防性维护 HF 系列 维护
2004 年 3 月中文版 10 每年维护
75
检查废料带切割器 10

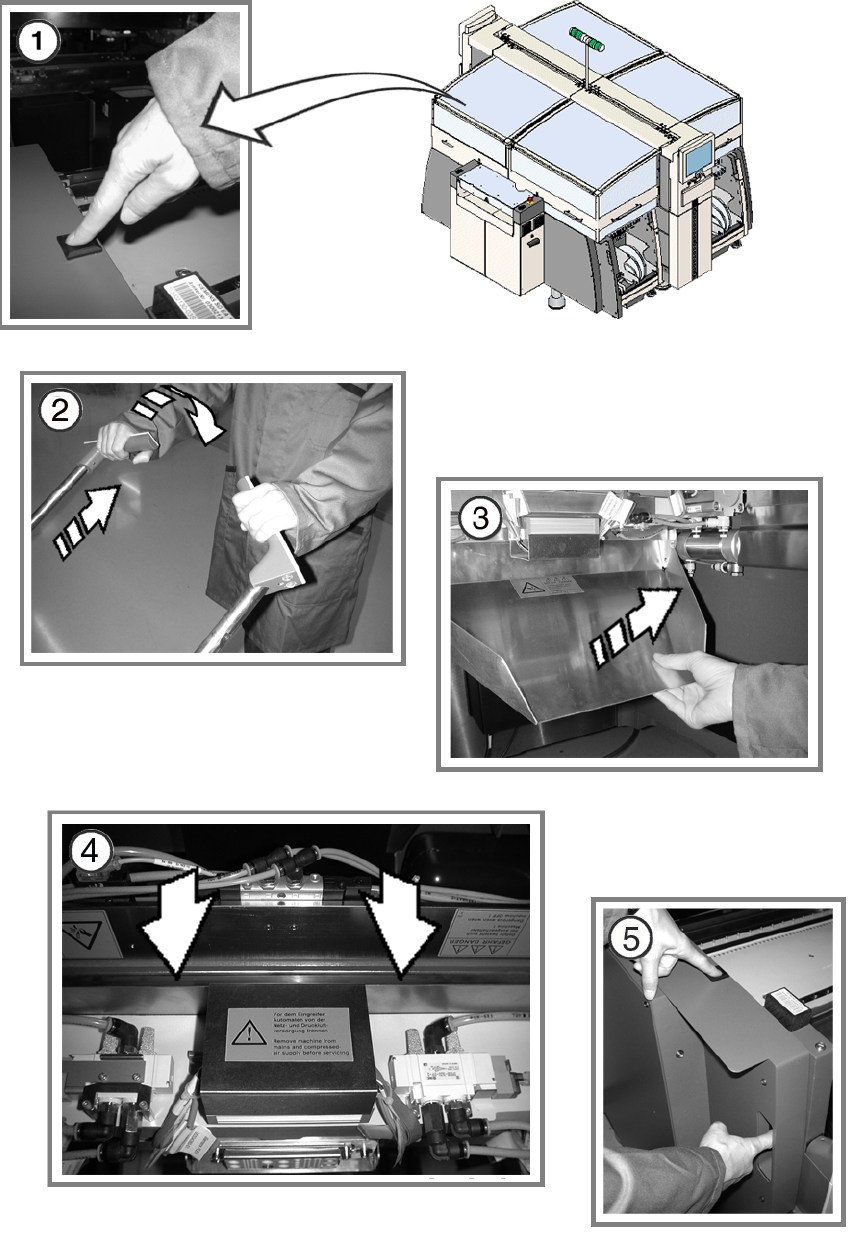

卸载料车： 10
10
使用头部的手柄 （不是末端的缓冲器）小心轻推悬臂。 10
10
: 把悬臂移到贴片区域上方，使其停在工作区域外。
a 按下两个用于料车升降机制阀的按钮。
按住这两个按钮直至元件供料器料台松开。
s 拉出料车的手柄，将其转到里面。
: 从贴片机中取出料车。
: 在每个位置上重复这些过程。
: 在主开关处关闭贴片机。
d 拆下废料带斜槽。
10
10
切勿碰到切割边缘。只进行目检。 10
10
f 检查切割边缘是否切割正确。
如果切割表面有任何凹凸不平之处，更换切割边缘。
联系您的地区 SIPLACE 维护中心。
: 安装废料带斜槽。
: 在每个位置上重复这些过程。
: 开启贴片机上的主开关。
10
在指定时间内，每个元件准备贴片机旁只能有一个人。
这是为了确保操作员和第二个人的安全。
拉动料车时双手操作，因此，只有一个人能够得到可靠的保护。 10
g 再次将料车装入贴片机。
按下两个按钮装载料车 （双手操作）。
: 在每个位置上重复这些过程。
维护 预防性维护 HF 系列
10 每年维护 2004 年 3 月中文版
76
10
