预防性维护 HF 系列 维护 2004 年 3 月中文版 9 4 个月维护 49 Z 轴 （贴片头前部） 9 a 用刷子或棉签清除 Z 轴齿 型皮带上的脏物。 : 用浸有无水乙醇的棉签或 无纺布清洁滚轮、齿型轮和齿型皮带。 : 检查齿型皮带是否磨损。 如果齿型皮带磨损，用新的皮带 更换 （参见维护说明） 。 : 用少量 ISOFLEX T OP AS NCA 52 润滑齿型皮带，然后清除所有多余的润滑脂。 9 s 检查 Z 轴导轨能否轻…
维护 预防性维护 HF 系列
9 4 个月维护 2004 年 3 月中文版
48
9
预防性维护 HF 系列 维护
2004 年 3 月中文版 9 4 个月维护
49
Z 轴 （贴片头前部） 9

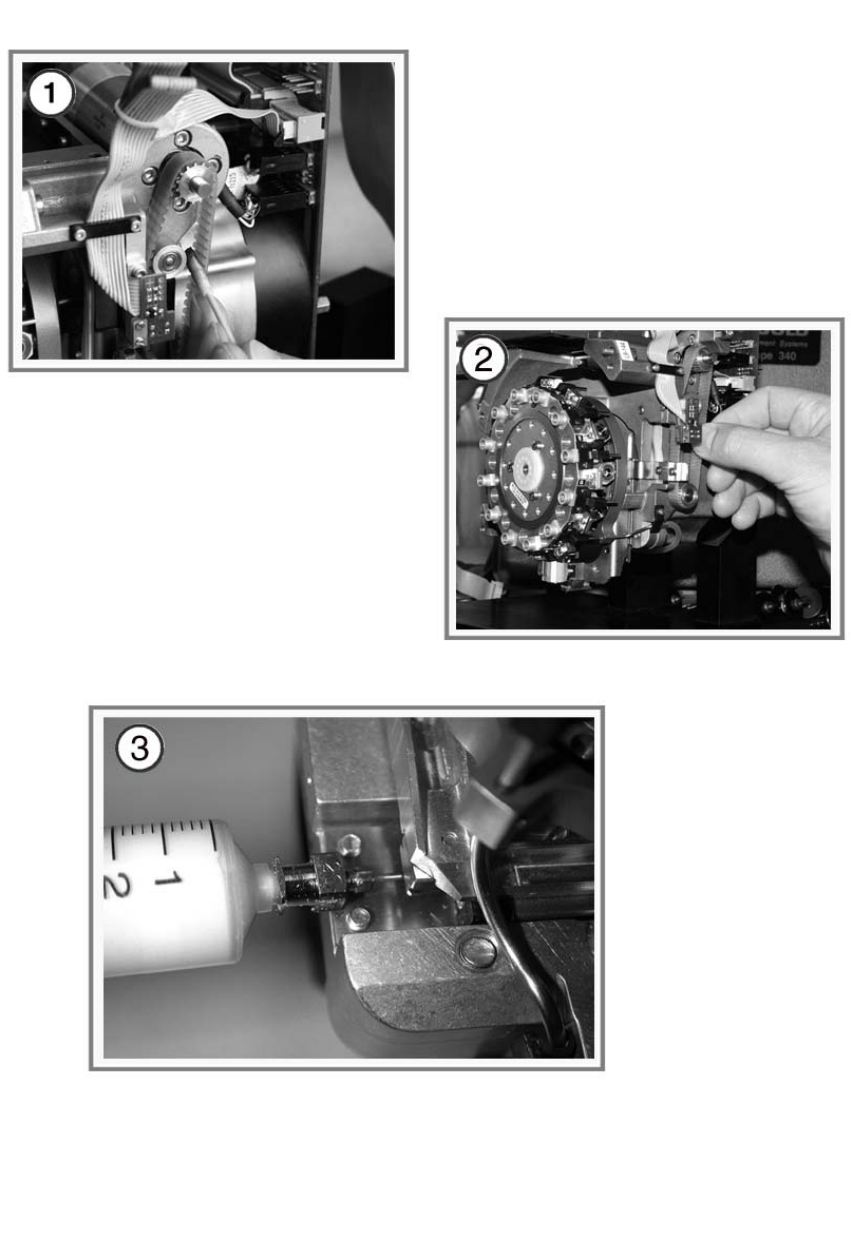

a 用刷子或棉签清除 Z 轴齿型皮带上的脏物。
: 用浸有无水乙醇的棉签或无纺布清洁滚轮、齿型轮和齿型皮带。
: 检查齿型皮带是否磨损。
如果齿型皮带磨损，用新的皮带更换 （参见维护说明）。
: 用少量 ISOFLEX TOPAS NCA 52 润滑齿型皮带，然后清除所有多余的润滑脂。
9
s 检查 Z 轴导轨能否轻松运行，且无串动现象。
: 检查夹爪是否损坏。
如果发现 Z 轴或夹爪中有缺陷，请联系您的地区维护部门。
9
d 用油注射器挤出少量的润滑脂，注入下部 Z 轴导轨架的孔中。
9
小心，不要使过多的润滑脂从孔中溢出。 9
由于润滑脂向上移动，因此只润滑导轨底部。 9
9
如果轨道不脏，还可以将润滑脂直接涂覆在轨道上。 9
9
