ProcessMate 6500 温度調節器
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
仕様
注 意： 仕様と技術的詳細は予告なく変更する場合があります。
Item Specication
寸法 18.9
W x 7.1H X 15.9D cm (7.5W x 2.8H x 6.3D")
重量 1.0 kg (2.2 lb)
入力 AC (電源へ) 100–240 VAC (±10%) ~50/60Hz, 最大0.6 A
出力DC（電源から) DC 出力 24V 最大1.04 A
電源要件 DC24V 最大1.04 A
入力エアー要件 *40〜110psi （0.28〜0.75MPa/2.8〜7.5bar）
*警告： 110psi（0.75MPa/7.5 bar）を超えないようにしてください。装置損傷の
おそれがあります。
エアー使用量 最大85ℓ /分（3CFM）。詳細はP11をご参照ください。
温度調節** 10〜40±0.1°C
使用環境条件** 温度 ： -10ºC〜55ºC
湿度 ： 相対湿度85%30ºC時、結露なきこと
標高 ： 2000メートル 以下
認証 CE, China RoHS
**通常の作業環境温度において、ProcessMate 6500は、チャンバー内温度を10〜40±0.1°C に維持することができます。通常の
作業環境温度とは、15〜27ºCの範囲内です。ProcessMate 6500は、上記温度の範囲外でも、効果的に作動しますが、仕様通り
の最高温度および最低温度を装置が維持できない可能性があります。
Maximum / Minimum Temperatures
Based on Ambient Conditions*
Heating Capabilities of ProcessMate
Ambient Conditions*
Cooling Capabilities of ProcessMate
*Ambient conditions include the ProcessMate unit, hoses,
process chamber, and compressed air temperature.
Temp (°C)Temp (°F)
ProcessMate 6500 温度調節器
10
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
仕様（続き）
RoHS标准相关声明标准相关声明(中国RoHS有害物質宣言)
产品名称
部品名
有害物质及元素
有毒・有害物質と元素
铅
鉛
(Pb)
汞
水銀
(Hg)
镉
カドミウム
(Cd)
六价铬
六価クロム
(Cr6)
多溴联苯
多臭素化
ビフェニル
(PBB)
多溴联苯醚
ポリ臭素化ジフ
ェニルエーテル
(PBDE)
外部接口
外部電気接続
X 0 0 0 0 0
O:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准低于SJ/T11363-2006限定要求。
この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量未満
であることを意 味します。
X:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准高于SJ/T11363-2006限定要求.
この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量以上
であることを意 味します。
11
ProcessMate 6500 温度調節器
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

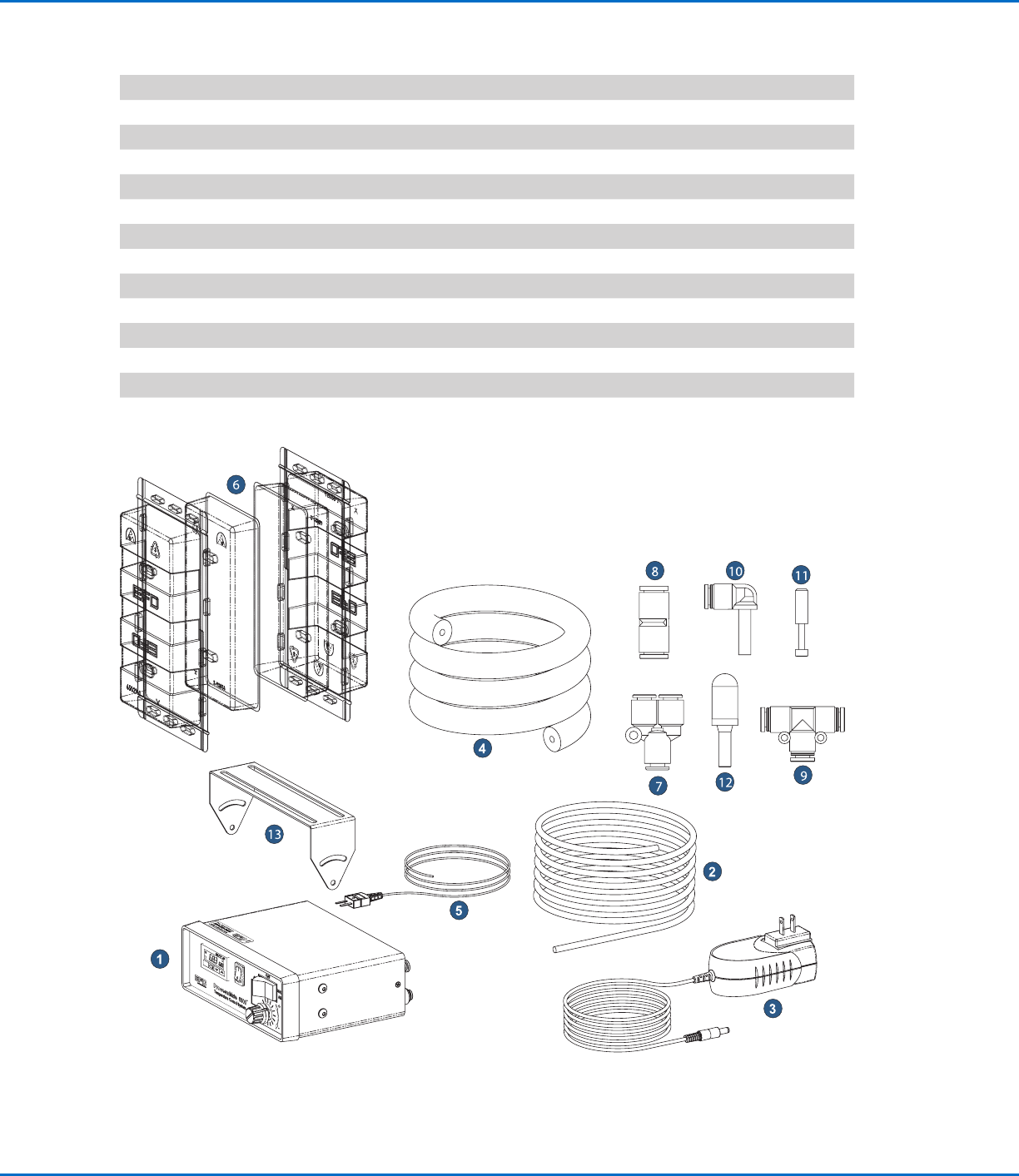

部 品リスト
項目 部品番号 説明 数量
1 7020340 ProcessMate 6500 温度調節器 (1)
2 7002004 ウレタンチューブ青 6 mm（外径） 36.8cm（長さ）
3 7015199 ユニバーサル電源アダプター (1)
4 7020364 断熱材 1/4(内径) x 3/8"（厚み）x 15.2cm（長さ）
5 — 熱電対、K型 (1)
6 — 温 調 チャンバ ー (1)
7 — 6mmY字プッシュイン継手 (1)
8 — 6mm ストレートプッシュイン継 (1)
9 7020375 6mm T字プッシュイン継手 (1)
10 7020377 6mm L字プッシュイン継手 (2)
11 — 6mm プッシュインプラグ (2)
12 — 6mm プッシュインマフラー (3)
13 7020800 ピ ボットブラケット (1)
