ProcessMate 6500 温度調節器

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

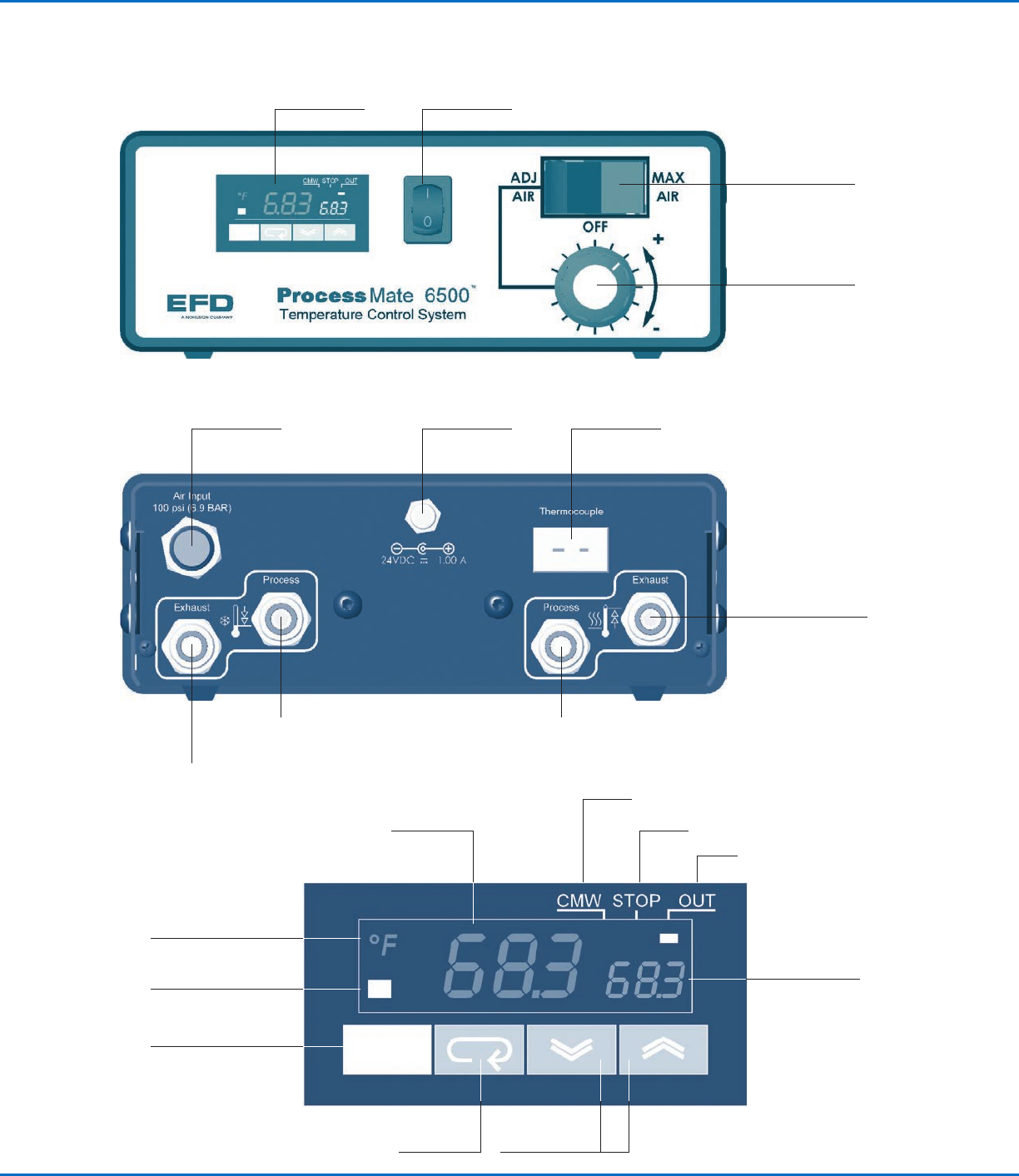

機能と操作：前面パネルおよび背面パネル

デジタルディスプレー電源スイッチ

エアー入力電源コード熱電対接続口

エアースイッチ

流量調節つまみ

排気チューブ

冷風用エアーチューブ熱風用エアーチューブ

排気チューブ

ディスプレー 2

OUT

STOP

CMW

ディスプレー 1

温度単位

アラーム出力インジケータ

レベルキー

モードキーアップ / ダウンキー

ProcessMate 6500 温度調節器

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

前面パネルデジタルディスプレー

デジタルディスプレー

レベルキー

コントローラーの高度な機能を利用するために使用します。（装置に同梱されているマニュアルをご

参照ください）。

モードキー

温度調節器の高度な機能を利用するために使用します。（装置に同梱されているマニュアルをご参照

ください）。

ディスプレー1

熱電対で測定した実際の温度を表示。

ディスプレー2

温度設定

アップ /ダウンキー

ディスプレー2に表示されている温度設定値を変更するために、このキーを使用します。

アラームインジケー

タ(A1)

アラームインジケータランプ－装置が工程に冷風を加えている間は、これが点灯します。

CMW*

通信による書き込み許可／不許可を示すインジケータランプ。

STOP*

制御停止インジケータ。

OUT*

制御出力第1および第2インジケータ。

*高度な機能（ProcessMateでは使用しません。）

温度表示を摂氏（℃）から華氏（F）へ変更するには

• 3秒間、レベルキーを押し続けてください。[Cn-t]が表示されます。

• モードキーを押すと[d-u]が表示されます。

• 摂氏から華氏、または華氏から摂氏に変更するには上矢印キーを押してください。

• 3秒間、レベルキーを押し続けると、温度表示に戻ります。

エアー設定

OFF

装置を流れるエアーをすべて停止します

MAXAir

装置を流れるエアー流量を最大にします（約3CFMまたは

85LPM）。また、加熱または冷却を最大限にします。必要な

温度に近づいたら、「ADJ AIR」設定を使用してください。

ADJAir

エアー設定を用いて、エアー流量を正確に制御します。つまみ

に表示された＋/－に従って、エアーの流量を調整することが

できます。設定温度を維持するには、つまみは必要最低量に

設定してください。

ProcessMate 6500 温度調節器

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

保守管理

ProcessMateおよび付属品は、適切に保守管理して扱うことによって、長くご使用いただけます。

• ProcessMateは清潔で、乾燥した状態に保ってください。

• 装置の保守を行う際は、必ず電源アダプターを抜いてください。

• 湿らせたスポンジまたは布で装置の汚れを落としてください。必要に応じて、温水と中性洗剤液を使ってください。コント

ローラー内部に水が浸入しないようにしてください。コントローラーの洗浄の場合は、圧力を加えて洗浄しないでくださ

い。

• ProcessMateコントローラーは、ユーザーが内部部品を修理するような設計になっておりません。筐体を取り外すと、

製品保証が無効となります。

• その他の部品の摩耗や損傷がないかご確認ください。チューブ用断熱材に経年劣化や亀裂の兆候がみられないか、エア

ー用継手に漏れの兆候がみられないか、チェックしてください。

• 交換部品のご購入はノードソンEFDまでお問い合わせください。
