cab Technology Co., Ltd.
9

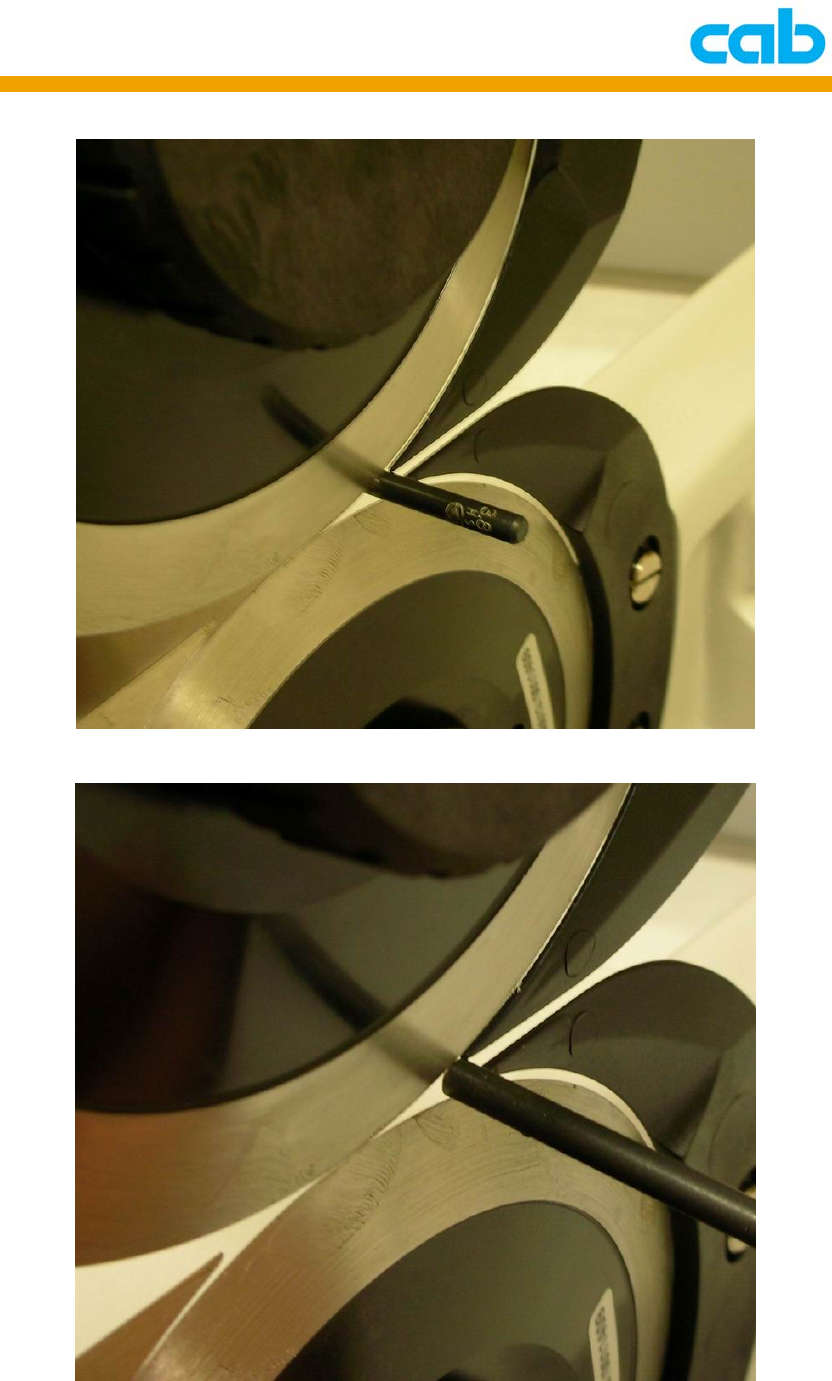

可轻易放入直径 3.8mm 的测量圆柱
不能或勉强可放入直径 3.9mm 的测量圆柱
cab Technology Co., Ltd.
10

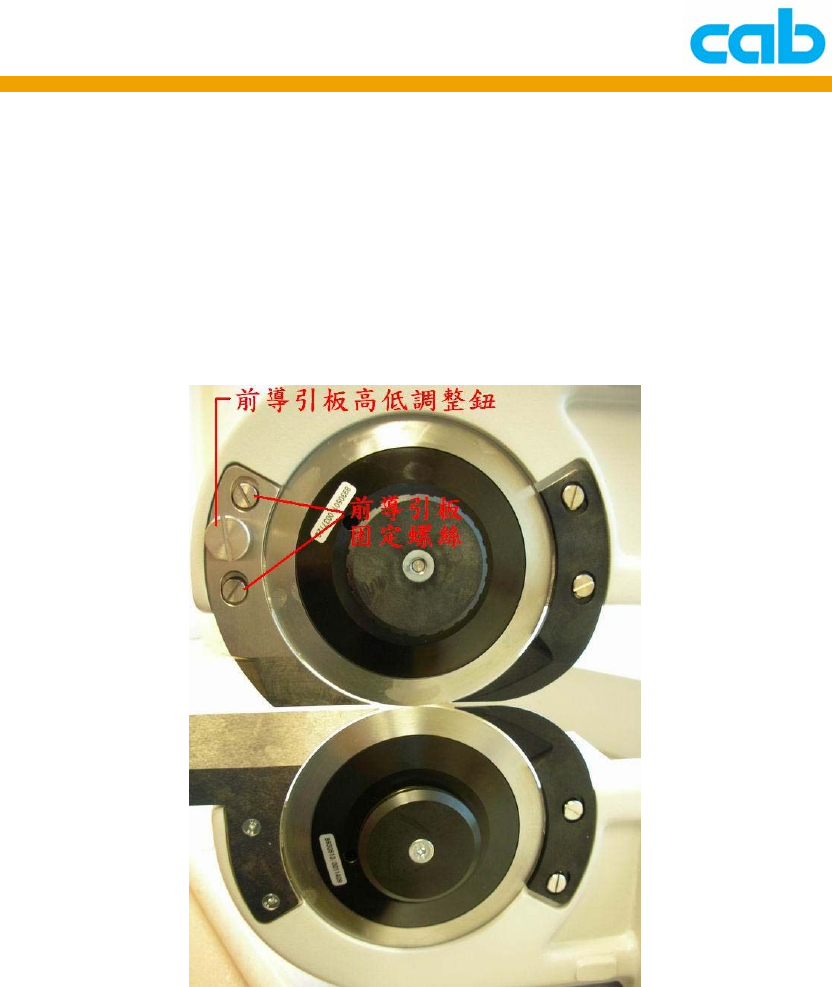

校准五：导引板位置校准
前导引板位置校准
1. 稍微松开上方前导引板固定螺丝起子，调整到与下方前导引板平行，再
锁紧螺丝；
2. 使用一字螺丝起子转动上方前导引板高低调整钮，此时不需要松开固定
螺丝，使导引板往下移动到最低点，让上方前导引板与下方前导引板距
离最大不超过 0.5mm
后导引板位置校准
1. 使用一字螺丝起子松开后导引板固定螺丝，调整上下导引板距离最小为
1.6mm
2. 调整上下导引板到平行状态，再锁紧固定螺丝即可
