在更换或调整 Maestro 2M 上下刀片后，如有出现上下刀片没有对齐，或裁
切有偏差情形，就建议做 Maestro 2M 上下刀片的校准，以避免裁切误差或
刀片损伤的问题发生。
准备工具：
1. 刻度盘校准器（料号：8936655）一组
2. 下圆刀位置校准器（料号：8936651）一个
3. 直径 3.8mm 与 3.9mm 测量圆柱各一个
4. 塑胶铁锤一把
cab Technology Co., Ltd.
3
校准一：上刀片转动位置校准
1. 先拆下 Maestro 2M 前方上导引板（14）与下导引板（16），请勿遗失垫
片
2. 将刻度盘校准器装上下导引板位置，并锁上固定螺丝
cab Technology Co., Ltd.
4

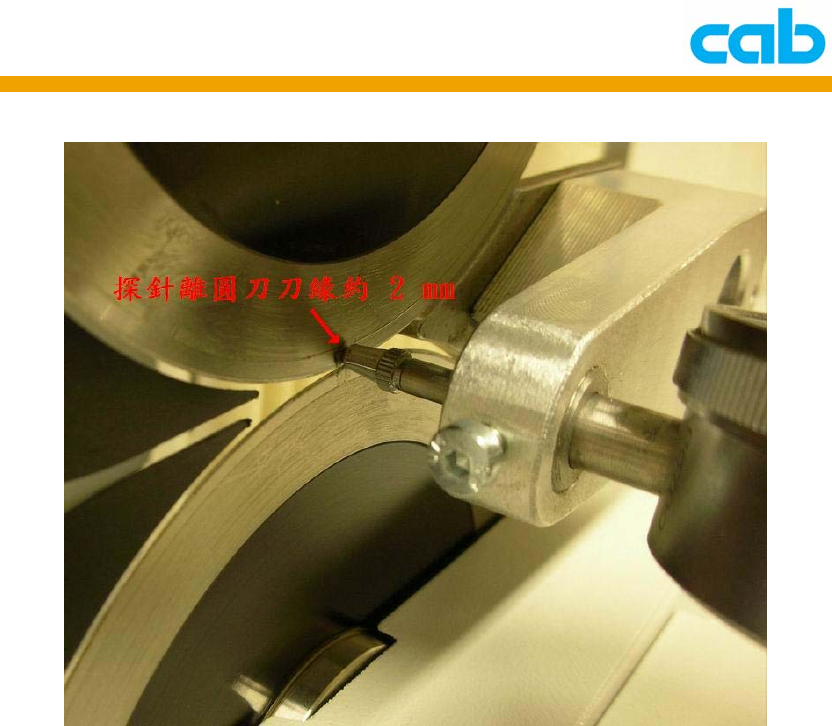

3. 先将刻度转盘探针位置移到上圆刀之刀缘 2mm 处；
4. 将刻度盘指针归零，以手指压在上圆刀内圈部分旋转刀片一圈，观察刻
度盘指针摆动幅度，最多不超过 10 小格（即 ±5 小格），每小格为
0.01mm，10 小格为 0.1mm；
5. 如刻度盘指针摆动幅度过大，例如超过 5 小格，即表示该点的刀片位置
应做调整，则在该点位置以塑料铁锤轻敲，敲的方向为：
指针顺时针转动格数为正，逆时针转动格数为负
① 如刻度盘指针往正的方向转动，则由刻度盘的位置往另一边轻敲
② 如刻度盘指针往负的方向转动，则由刻度盘的另一边往刻度盘位置
轻敲
敲的时候，是敲刀片黑色部分，而非敲刀片边缘处，以避免把刀片敲坏；
6. 重复上一步骤，调整上刀片转动位置到刻度盘指针摆动幅度最小状态
（0.1mm 以内）
