cab T echnology Co., Lt d. 7 3. 于前下导引板上摆放下圆刀位置校准器，由于 下圆刀位置校准器前端与 后端已有 0.3mm 的高低差，因此只要观察前 下导引板是否与下圆刀位 置校准器后端平行贴齐，且前端与下圆刀顶点 碰触，如果没有贴齐下导 引板，则轻微调整下导引板位置，直到贴齐后 再锁紧下导引板的两颗固 定螺丝；
cab Technology Co., Ltd.
6

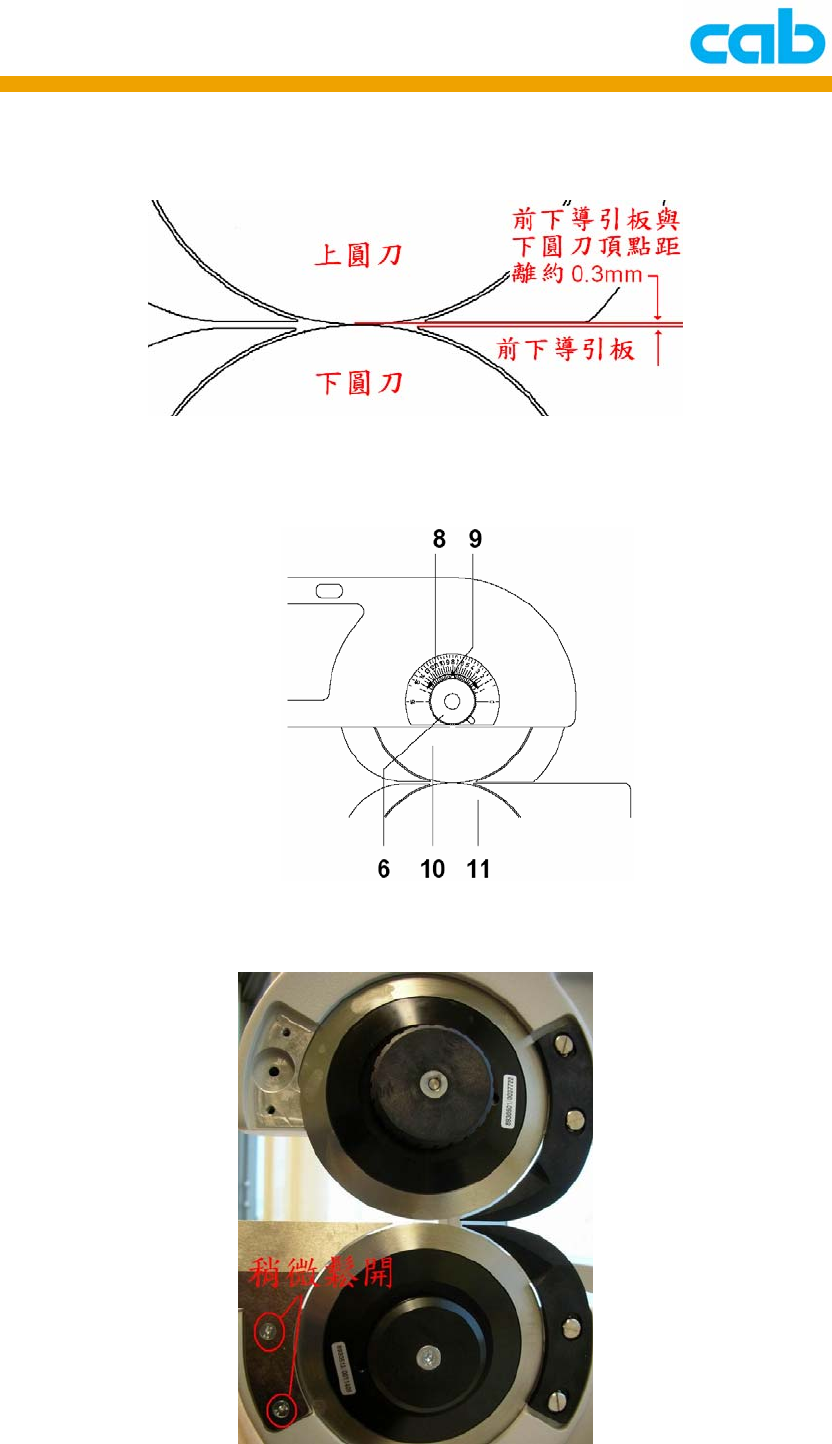

校准三：前下导引板位置调整
前方下导引板高度应低于下圆刀顶点位置约 0.3mm
检测方式如下：
1. 转动上刀旋钮（6），升起上圆刀（10）到最高位置，此部分教学可参考
Maestro 2M 操作手册；
2. 卸下前上导引板，并略微松开前下导引板的两颗固定螺丝，以方便后续
检测与调整；
cab Technology Co., Ltd.
7

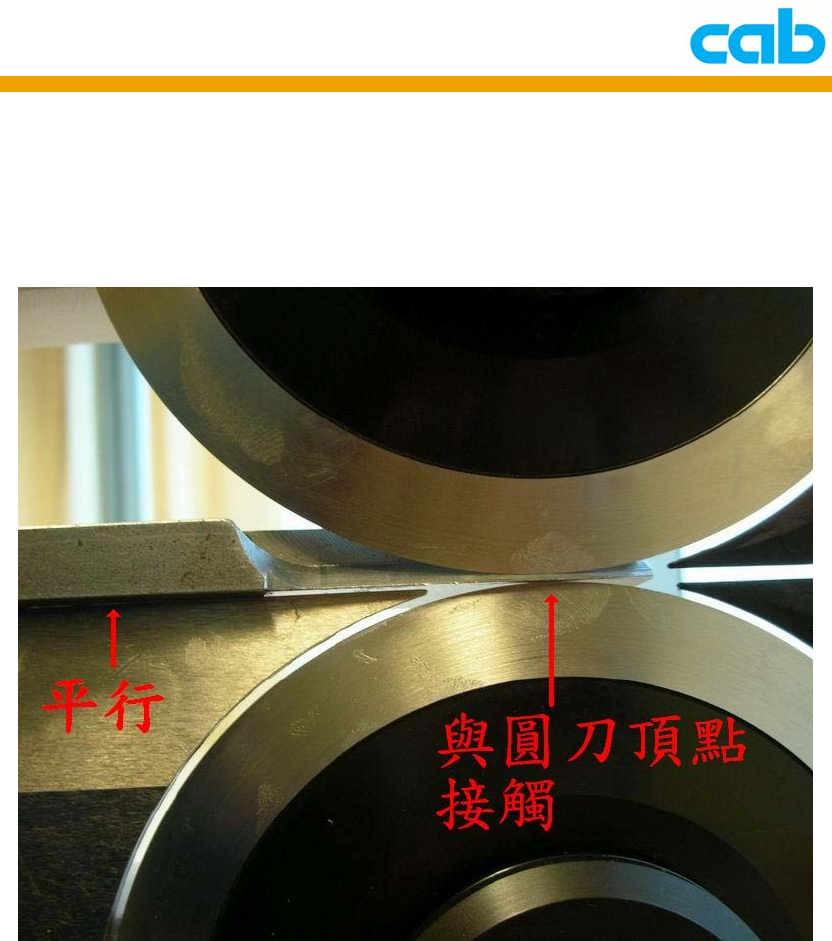

3. 于前下导引板上摆放下圆刀位置校准器，由于下圆刀位置校准器前端与
后端已有 0.3mm 的高低差，因此只要观察前下导引板是否与下圆刀位
置校准器后端平行贴齐，且前端与下圆刀顶点碰触，如果没有贴齐下导
引板，则轻微调整下导引板位置，直到贴齐后再锁紧下导引板的两颗固
定螺丝；
cab Technology Co., Ltd.
8

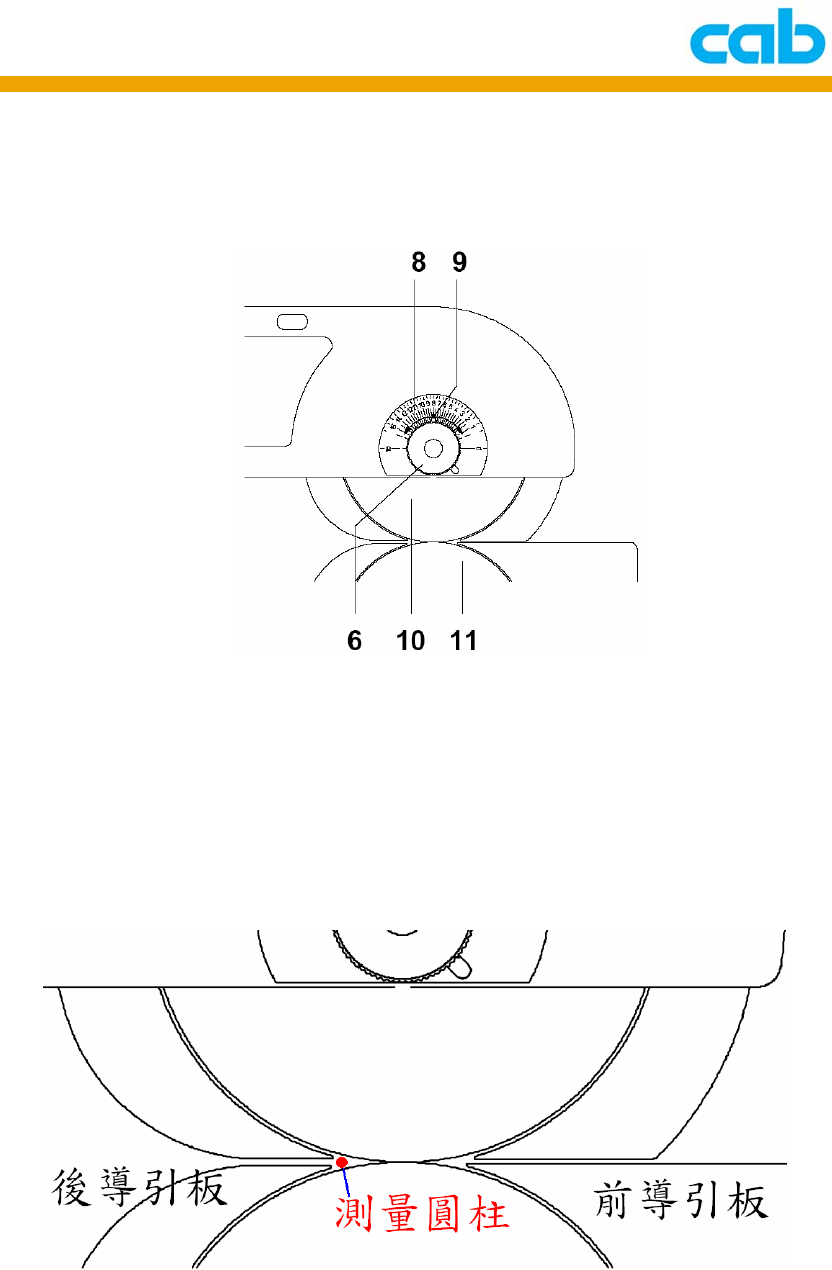

校准四：上下刀片与后导引板位置调整
1. 转动上刀旋钮（6），放下上圆刀（10），此部分教学可参考 Maestro 2M
操作手册；
2. 将直径 3.8mm 测量圆柱置入上下圆刀与后导引板之间，确定空间足以放
下直径 3.8mm 的测量圆柱，但此空间不应让直径 3.9mm 的测量圆柱也
能轻松放入，如能轻松放入直径 3.9mm 的测量圆柱，则应调整后导引板
位置，直到能放下直径 3.8mm 的测量圆柱，且不能或勉强可放入直径
3.9mm 的测量圆柱为止，建议直接调整为不能放入直径 3.9mm 的测量
圆柱，但后导引板之上下板应保持平行！
