Nachrüstanleitung Einschaltstrombegrenzer SIPLACE S-20 / F4 / F5 Ausgabe 10/2005 7 1.4 Umrüstung des Einschalt strombegrenzers : Schalten Sie den Bes tückautoma ten am Hauptschalter aus. : T rennen Sie d en Bestückautoma…

Nachrüstanleitung Einschaltstrombegrenzer SIPLACE S-20 / F4 / F5

Ausgabe 10/2005

1.3 Sicherheitshinweise

WARNUNG

Übergeordnet gelten die Sicherheitshinweise im Kapitel Betriebssicherheit der Betriebsanleitung

und der Serviceanleitung. 1

Die Automaten SIPLACE werden mit Netzspannung versorgt.

Teile der Anlage führen daher gefährliche Spannungen! Diese Spannung liegt im Maschinenstän-

der-Innenraum an bestimmten Baugruppen auch bei ausgeschaltetem Hauptschalter an!

Unsachgemäßer Umgang mit dem Automaten oder die Berührung spannungsführender Teile

des Automaten kann zu Tod oder schwerer Körperverletzung sowie zu erheblichem Sachscha-

den führen.

Vor allen Arbeiten muß - nach ordnungsgemäßem Herunterfahren des Betriebssystems - die

Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muß

anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer

abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.

In der Nähe der Linearmotoren besteht Gefahr für Träger von Herzschrittmachern, wie im Detail

im Kapitel "Spezielle Sicherheitshinweise für Arbeiten in der Nähe starker Magnetfelder" in der

Betriebs- und Serviceanleitung beschrieben.

Beachten Sie jederzeit die geltenden Unfallverhütungs- und DIN-Vorschriften und die speziellen

Sicherheitsvorschriften Ihres Landes.

Beachten Sie die Ausführungen zu den Restpannungen im Kapitel "Betriebssicherheit".

Beachten Sie die EGB -Vorschriften wie in der Betriebsanleitung, Kap. Betriebssicherheit,

beschrieben.

Sichern Sie die Maschine während der Nachrüstung gewissenhaft gegen andere Personen und

gegen unbefugtes Wiedereinschalten, wie in der Betriebsanleitung im Kapitel "Verriegeln des

Automaten...." beschrieben.

Bei der Arbeit mit dem SITEST-Programm besteht zusätzliche, erhöhte Unfallgefahr.

Das SITEST-Programm darf nur durch hierfür autorisierte und geschulte Personen gestartet wer-

den.

1.3.1 Definitionen

Hinweis 1

Nachrüstanleitung Einschaltstrombegrenzer SIPLACE S-20 / F4 / F5

Ausgabe 10/2005

1.4 Umrüstung des Einschaltstrombegrenzers

: Schalten Sie den Bestückautomaten am Hauptschalter aus.

: Trennen Sie den Bestückautomaten durch Ziehen des Netzsteckers vom Netz.

: Öffnen Sie die Abdeckung, entfernen Sie die Sicherungsschraube udn ziehen Sie den Strom-

versorgungseinschub heraus.

: Klemmen Sie die Anschlüsse 1, 3, 5 (Eingang) und 2, 4, 6 (Ausgang) am alten Einschaltstrom-

begrenzer ab und markieren Sie sie mit den mitgelieferten Kabelmarkierern.

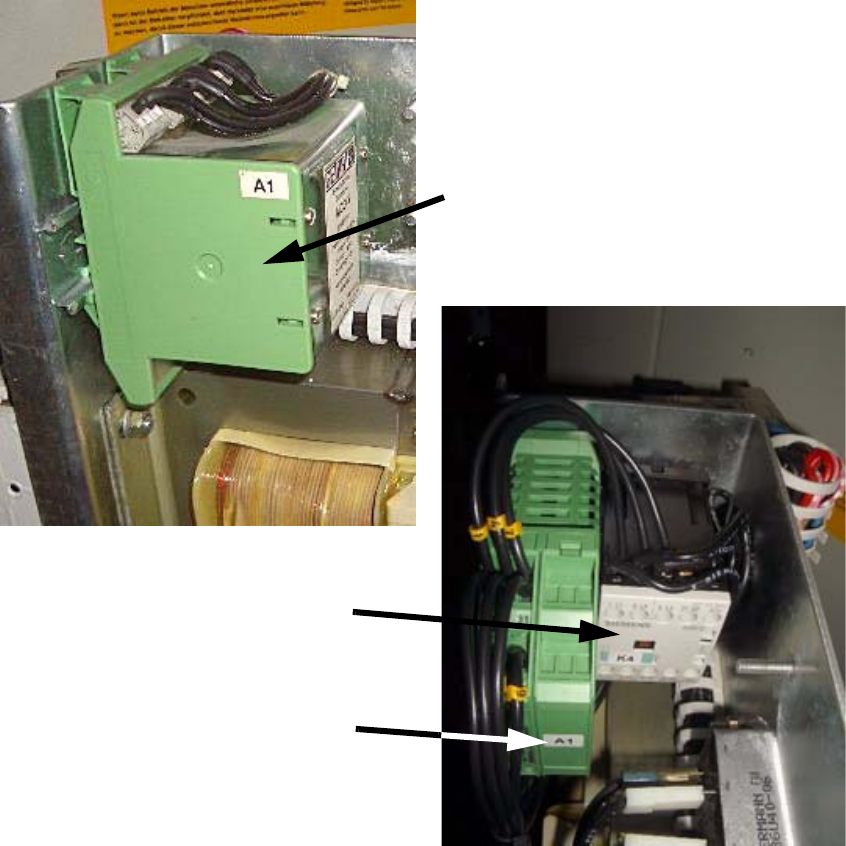

: Tauschen Sie den alten gegen den neuen Einschaltstrombegrenzer A1 mit Schütz K4 aus.

K4 einbauen

A1 ausbauen

A1 einbauen

ALT

NEU

Nachrüstanleitung Einschaltstrombegrenzer SIPLACE S-20 / F4 / F5

Ausgabe 10/2005

: Schliessen Sie die zuvor markierten Adern 1, 3, 5 (Eingang) und 2, 4, 6 (Ausgang) an K4 1, 3,

5 (Eingang) und 2, 4, 6 (Ausgang) an (siehe Stromlaufplan).

: Klemmen SIe die Ader am 0V-Anschluß (Klemme 9) des Einphasentrafos T1 ab, isolieren SIe

sie neu ab und quetschen Sie sie zusammen mit der Ader von Schütz K4 / A1 (+) unter eine

Doppel-Aderendhülse.

: Schliessen Sie beide Adern am 0V-Anschluß (Klemme 9) an (siehe Stromlaufplan).

: Ziehen Sie den Leerstecker am Ausgang “-“ des Gleichrichters V3 ab und stecken Sie die Ader

von Schütz K4 / A2 (-) auf (siehe Stromlaufplan).

: Verlegen Sie die Adern mit Hilfe der Kabelbinder ordentlich zu Einphasentrafo und Gleichrich-

ter.

: Schieben Sie den Stromversorgungseinschub in den Bestückautomaten, montieren Sie die Si-

cherungsschraube und die Abdeckbleche und stellen Sie die Netzverbindung wieder her.

: Schalten Sie den Bestückautomaten am Hauptschalter wieder ein.
