Nachrüstanleitung Einschaltstr ombegrenzer SIPLACE S-20 / F4 / F5 Ausgabe 10/2005 8 : Schliessen S ie die zuvo r markierte n Adern 1, 3, 5 (Eingang) und 2, 4, 6 (Ausgang) an K4 1, 3, 5 (Eingang) und 2, 4, 6 (Ausga ng) an…
Nachrüstanleitung Einschaltstrombegrenzer SIPLACE S-20 / F4 / F5
Ausgabe 10/2005
7
1.4 Umrüstung des Einschaltstrombegrenzers
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
: Trennen Sie den Bestückautomaten durch Ziehen des Netzsteckers vom Netz.
1
: Öffnen Sie die Abdeckung, entfernen Sie die Sicherungsschraube udn ziehen Sie den Strom-
versorgungseinschub heraus.
: Klemmen Sie die Anschlüsse 1, 3, 5 (Eingang) und 2, 4, 6 (Ausgang) am alten Einschaltstrom-
begrenzer ab und markieren Sie sie mit den mitgelieferten Kabelmarkierern.
: Tauschen Sie den alten gegen den neuen Einschaltstrombegrenzer A1 mit Schütz K4 aus.
1
K4 einbauen
A1 ausbauen
A1 einbauen
ALT
NEU
Nachrüstanleitung Einschaltstrombegrenzer SIPLACE S-20 / F4 / F5
Ausgabe 10/2005
8
: Schliessen Sie die zuvor markierten Adern 1, 3, 5 (Eingang) und 2, 4, 6 (Ausgang) an K4 1, 3,
5 (Eingang) und 2, 4, 6 (Ausgang) an (siehe Stromlaufplan).
: Klemmen SIe die Ader am 0V-Anschluß (Klemme 9) des Einphasentrafos T1 ab, isolieren SIe
sie neu ab und quetschen Sie sie zusammen mit der Ader von Schütz K4 / A1 (+) unter eine
Doppel-Aderendhülse.
: Schliessen Sie beide Adern am 0V-Anschluß (Klemme 9) an (siehe Stromlaufplan).
: Ziehen Sie den Leerstecker am Ausgang “-“ des Gleichrichters V3 ab und stecken Sie die Ader
von Schütz K4 / A2 (-) auf (siehe Stromlaufplan).
: Verlegen Sie die Adern mit Hilfe der Kabelbinder ordentlich zu Einphasentrafo und Gleichrich-
ter.
: Schieben Sie den Stromversorgungseinschub in den Bestückautomaten, montieren Sie die Si-
cherungsschraube und die Abdeckbleche und stellen Sie die Netzverbindung wieder her.
: Schalten Sie den Bestückautomaten am Hauptschalter wieder ein.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Nachrüstanleitung Einschaltstrombegrenzer SIPLACE S-20 / F4 / F5
Ausgabe 10/2005
9

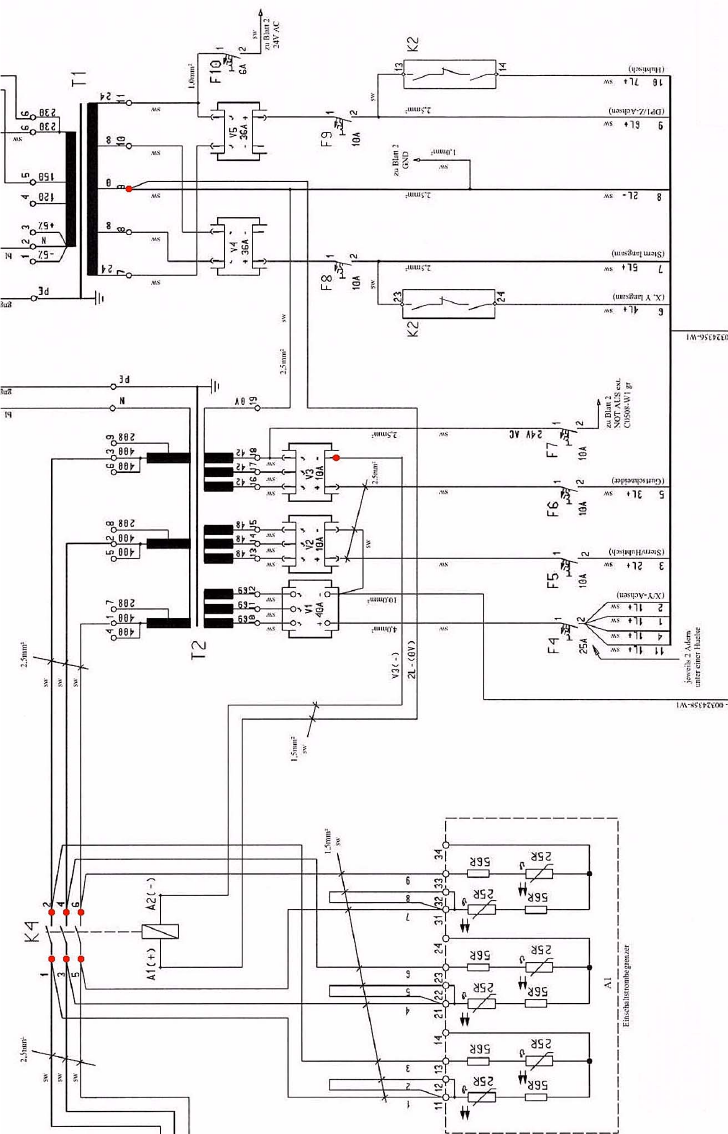

1.5 Stromlaufpläne / Stromversorgungseinschub
1
Gesamtschaltung
