Nachrüstanleitung Einschaltstrombegrenzer SIPLACE S-20 / F4 / F5 Ausgabe 10/2005 9 1.5 S tromlauf pläne / Stromversorgungseinschub 1 Gesamt schaltung
Nachrüstanleitung Einschaltstrombegrenzer SIPLACE S-20 / F4 / F5
Ausgabe 10/2005
8
: Schliessen Sie die zuvor markierten Adern 1, 3, 5 (Eingang) und 2, 4, 6 (Ausgang) an K4 1, 3,
5 (Eingang) und 2, 4, 6 (Ausgang) an (siehe Stromlaufplan).

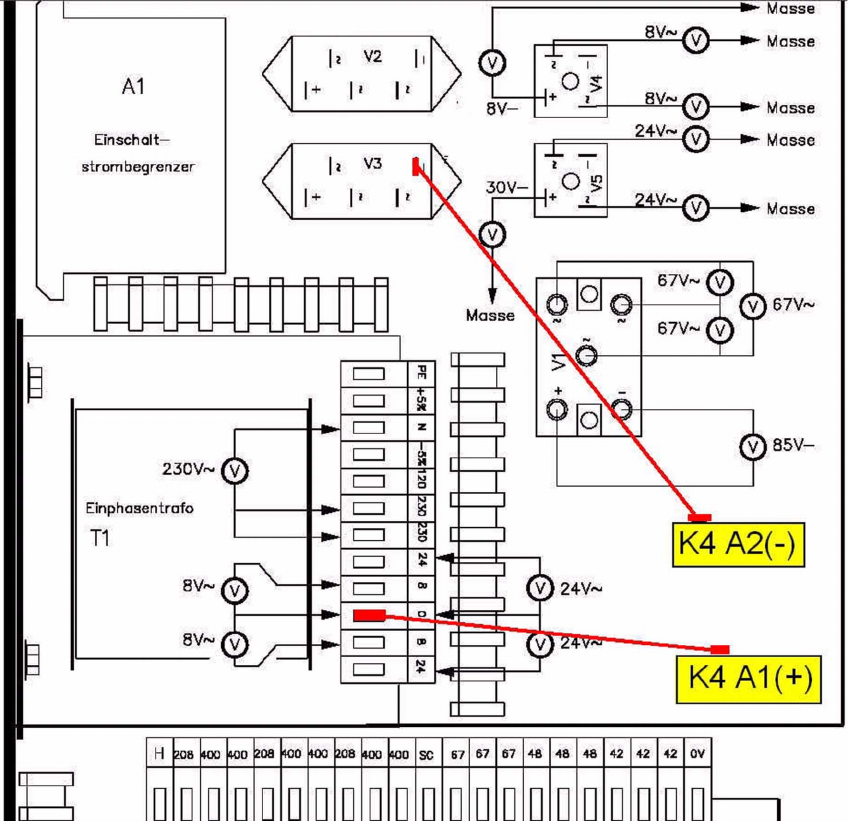

: Klemmen SIe die Ader am 0V-Anschluß (Klemme 9) des Einphasentrafos T1 ab, isolieren SIe
sie neu ab und quetschen Sie sie zusammen mit der Ader von Schütz K4 / A1 (+) unter eine
Doppel-Aderendhülse.
: Schliessen Sie beide Adern am 0V-Anschluß (Klemme 9) an (siehe Stromlaufplan).
: Ziehen Sie den Leerstecker am Ausgang “-“ des Gleichrichters V3 ab und stecken Sie die Ader
von Schütz K4 / A2 (-) auf (siehe Stromlaufplan).
: Verlegen Sie die Adern mit Hilfe der Kabelbinder ordentlich zu Einphasentrafo und Gleichrich-
ter.
: Schieben Sie den Stromversorgungseinschub in den Bestückautomaten, montieren Sie die Si-
cherungsschraube und die Abdeckbleche und stellen Sie die Netzverbindung wieder her.
: Schalten Sie den Bestückautomaten am Hauptschalter wieder ein.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Nachrüstanleitung Einschaltstrombegrenzer SIPLACE S-20 / F4 / F5
Ausgabe 10/2005
9
1.5 Stromlaufpläne / Stromversorgungseinschub
1
Gesamtschaltung
Nachrüstanleitung Einschaltstrombegrenzer SIPLACE S-20 / F4 / F5
Ausgabe 10/2005
10
1
1
1
1
1
1
1
1
1
1
Anschluss Hilfsschütz K4
