[8.电气常见故障
9. 磨损件更换图示

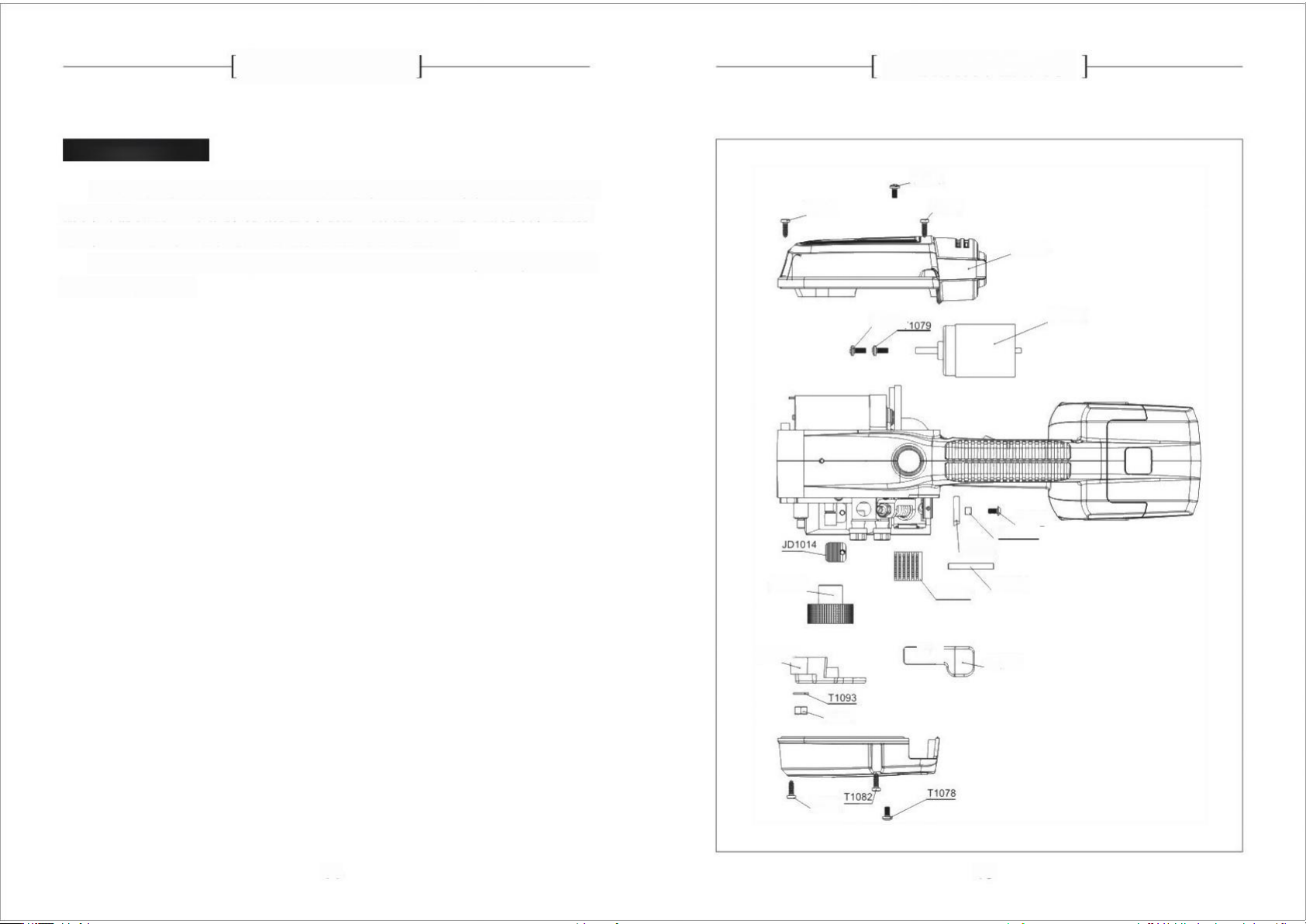

8.电气常见故障
T1078
1、 特殊原因：如 打包 过程中振动杆卡死现象 (LED 显 示 红 色 ) , 造 成 打 包 带 卡 在 机
器 中 ， 不 能 取 出 。 立 即 断 电 ， 剪 断 打 包 带 ， 拆 除 左 右 面 板 罩 壳 上 的 螺 丝 并 移 开 ， 取 出 打
包 带 ， 检 查 机 器 。 检 查 行 程 开 关 上 的 线 有 无 脱 落 及 更 换 微 动 开 关 。
2 、 按熔接和 拉 紧按钮如 果不 见电 机转 动，检查 电 机及微动 开关 (T 10 99 ) , 更 换 电 机
及 微 动 开 关(T1111)。
T1079
JD1036
T1100
JD1031-2
JD1029
JD1013
JD1024
JD1012 ◎
T1081
T1082
14 15
T1082
T1082
JD1002
JD1010
JD1025
16 17

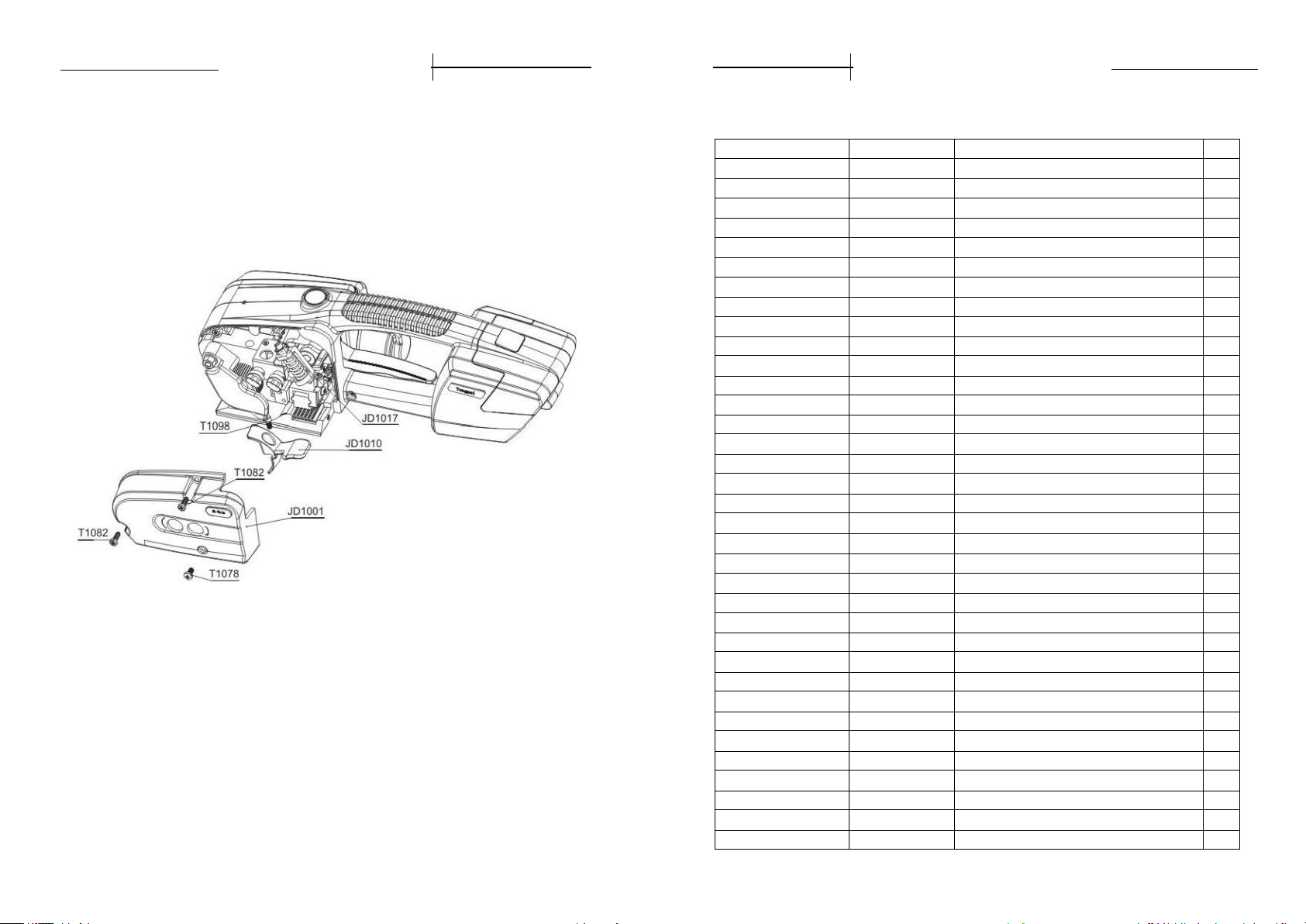

[ 9. 磨损件更换图示
10.HST 装配零件牌号表
表1
物料编码
物料代码(图号)
零件名称
配比
2010013534
JD1001
左面板罩壳
1
2010013535
JD1002
右面板罩壳
1
2010013536
JD1003
电池盒盖总成(组合件)
1
1030113720
JD1003-1
电池盒盖
1
1030113721
JD1003-2
电池盒
1
2010013667
JD1003-3
插件压板
1
1030114021
JD1004
悬挂吊钩(选购件)
1
2010013668
JD1008
电位器固定架
1
2010013125
JD1009
本体座
1
1030113668
JD1010
熔接按钮
1
2010013126
JD1012
左侧面板
1
2010013503
JD1013
拉紧轮
1
2010013127
JD1014
拉紧齿板
1
2010013573
JD1015
连接轴
1
1030113397
JD1016
连接轴弹簧
1
1030113524
JD1017
熔接支架弹簧
1
2010013129
JD1018
熔接支架
1
2010013143
JD1018-1
支架滚轮轴销
1
2010013144
JD1018-2
支架滚轮
1
2010013145
JD1019
熔接支架定位销
1
2010013146
JD1020
熔接支轴
1
2010013128
JD1021
熔接压块
1
2010013574
JD1022
弹簧固定环
1
2010013130
JD1024
熔接齿板
1
2010013147
JD1025
熔接下齿板固定螺丝销
1
2010013131
JD1027
滑槽骨架
1
2010013132
JD1028
滑动齿块
1
2010013133
JD1029
切刀
1
1030113525
JD1030
切刀压簧16
1
1030113526
JD1030-1
切刀压簧13
1
2010013148
JD1031-2
切刀衬套
1
1030113527
JD1032
滑槽骨架拉簧
1
2010013537
JD1033
左壳体
1
2010013538
JD1034
右壳体
1
1020200900
JD1036
熔接电机
1
18 19
10.HST 装配零件牌号表
接上表
物料编码
零件图号
零件名称
配比
2010013539
JD1040
偏心轴
1
2010013540
JD1041
偏心轴皮带轮
1
2010013541
JD1042
电机皮带轮
1
1021503506
JD1043
传动皮带
1
2010013134
JD1044
手柄
1
2010013149
JD1044-1
手柄固定销1
1
2010013150
JD1044-2
手柄固定销2
1
2010013151
JD1044-3
手柄触动销
1
2010013152
JD1044-4
手柄弹簧销
1
1030113673
JD1045
手柄拉簧
1
2010013153
JD1046
熔接压块固定销
1
1020101250
JD1048
拉紧电机
1
2010013135
JD1049
齿轮箱
1
2010013136
JD1050
齿轮箱盖板
1
2010013137
JD1051
主动齿轮
1
2010013138
JD1052
蜗杆齿轮
1
1030102659
JD1053
开口挡圈φ5
1
1030102658
JD1054
开口挡圈φ4
1
2010013154
JD1055
从动齿轮轴
1
2010013139
JD1056
减速箱
1
2010013140
JD1057
涡轮
1
2010013141
JD1059
蜗杆
1
20500100055
JD1060
减速箱轴承盖
1
2010013142
JD1066
从动齿轮
1
2010013671
JD1069
线路板
1
1021000942
JD1069-1
线路板
1
1030113725
JD1070
电池插板总成
1
2010013672
JD1070-1
电池插片
2
2010013543
JD1070-2
电池插板
1
2010013673
JD1072
防撞耐磨块
1
2010013674
JD1073
钢珠固定块
2
2010013575
JD1074
偏心轴垫片
2
2010013675
JD1075
皮带轮垫片
1
2010013676
JD1082
拉紧垫片
5
1021602954
JD1084
电池
1
10.HST 装配零件牌号表
接上表
物料编码
零件图号
零件名称
配比
1030113793
JD1085
充电器
1
1030113747
JD1086
珍珠棉
1
1030113679
JD1087
彩盒
1
1030113680
JD1088
白盒
1
1030114682
JD1091
JD型号标识
1
1030118197
JD1092
JD英文标识右
1
1030118198
JD1093
JD英文标识左
1
1030114683
JD1094
永派图形商标
1
2010054287
JD1095
电位器螺母
2
2011000095
JD1097
旋钮
2
1030116576
T1078
镀白锌十字半源头10.9级螺丝M4X8
4
1030116577
T1079
镀铬十字平圆头10.9级螺钉M4*10
1
1030113532
T1080
发黑十字半圆头12.9级螺钉M2.5*10
2
1030113533
T1081
防松螺母M6镀锌
2
1030116578
T1082
十字盘头BT型自攻螺钉M4*16(彩钢瓦)
4
1030116579
T1083
镀白锌自攻螺丝M3*10(彩钢瓦)
4
1030116580
T1084
发黑十字半圆头12.9级螺钉M2X8
5
1030114835
T1085
发黑内六角圆柱头12.9级螺钉M4*15
1
1030116581
T1087
十字盘头BT型自攻螺钉M4*20
8
1030113539
T1088
发黑内六角圆柱头螺丝12.9级M4*4
1
1030116582
T1089
发黑十字沉头12.9级螺钉M3*6
6
1030114837
T1090
发黑十字沉头10.9级螺钉M5*8
3
1030114836
T1090-1
发黑十字沉头12.9级螺钉M3*12
1
1030116583
T1091
发黑十字沉头12.9级螺钉M3*8
4
1030115440
T1091-1
发黑十字沉头12.9级螺钉M3*10
4
1030100081
T1093
平垫c6
2
1030100433
T1094
钢珠c5
4
1021400591
T1095
复合轴承12X10×12
2
104000443
T1097
电位器
2
1030105808
T1098
发黑圆柱头内六角12.9级螺钉M4*8
1
1020608828
T1099
熔接开关
1
1030116584
T1100
发黑内六角半圆头10.9级螺钉M4*8
3
1020608830
T1101
拉紧按钮
1
1030113529
T1102
内卡簧φ17
1
1021401815
T1103
改606轴承
2
