20 1 0 . H S T 装配 零 件 牌 号 表 接上表 物料编 码 零件图 号 零件名 称 配比 10214 0181 6 T1104 滚针轴承N K10/12 1 10301 1485 7 T1105 发黑紧定1 0.9级螺钉M4* 4 5 10214 0158 3 T1106 从动齿轮轴承 WML-500 9-2Z 2 10206 0883 1 T1107 指示 灯 1 10214 0050 7 T1108 减速箱轴承 69…
18 19
10.HST 装配零件牌号表
接上表
物料编码
零件图号
零件名称
配比
2010013539
JD1040
偏心轴
1
2010013540
JD1041
偏心轴皮带轮
1
2010013541
JD1042
电机皮带轮
1
1021503506
JD1043
传动皮带
1
2010013134
JD1044
手柄
1
2010013149
JD1044-1
手柄固定销1
1
2010013150
JD1044-2
手柄固定销2
1
2010013151
JD1044-3
手柄触动销
1
2010013152
JD1044-4
手柄弹簧销
1
1030113673
JD1045
手柄拉簧
1
2010013153
JD1046
熔接压块固定销
1
1020101250
JD1048
拉紧电机
1
2010013135
JD1049
齿轮箱
1
2010013136
JD1050
齿轮箱盖板
1
2010013137
JD1051
主动齿轮
1
2010013138
JD1052
蜗杆齿轮
1
1030102659
JD1053
开口挡圈φ5
1
1030102658
JD1054
开口挡圈φ4
1
2010013154
JD1055
从动齿轮轴
1
2010013139
JD1056
减速箱
1
2010013140
JD1057
涡轮
1
2010013141
JD1059
蜗杆
1
20500100055
JD1060
减速箱轴承盖
1
2010013142
JD1066
从动齿轮
1
2010013671
JD1069
线路板
1
1021000942
JD1069-1
线路板
1
1030113725
JD1070
电池插板总成
1
2010013672
JD1070-1
电池插片
2
2010013543
JD1070-2
电池插板
1
2010013673
JD1072
防撞耐磨块
1
2010013674
JD1073
钢珠固定块
2
2010013575
JD1074
偏心轴垫片
2
2010013675
JD1075
皮带轮垫片
1
2010013676
JD1082
拉紧垫片
5
1021602954
JD1084
电池
1
10.HST 装配零件牌号表
接上表
物料编码
零件图号
零件名称
配比
1030113793
JD1085
充电器
1
1030113747
JD1086
珍珠棉
1
1030113679
JD1087
彩盒
1
1030113680
JD1088
白盒
1
1030114682
JD1091
JD型号标识
1
1030118197
JD1092
JD英文标识右
1
1030118198
JD1093
JD英文标识左
1
1030114683
JD1094
永派图形商标
1
2010054287
JD1095
电位器螺母
2
2011000095
JD1097
旋钮
2
1030116576
T1078
镀白锌十字半源头10.9级螺丝M4X8
4
1030116577
T1079
镀铬十字平圆头10.9级螺钉M4*10
1
1030113532
T1080
发黑十字半圆头12.9级螺钉M2.5*10
2
1030113533
T1081
防松螺母M6镀锌
2
1030116578
T1082
十字盘头BT型自攻螺钉M4*16(彩钢瓦)
4
1030116579
T1083
镀白锌自攻螺丝M3*10(彩钢瓦)
4
1030116580
T1084
发黑十字半圆头12.9级螺钉M2X8
5
1030114835
T1085
发黑内六角圆柱头12.9级螺钉M4*15
1
1030116581
T1087
十字盘头BT型自攻螺钉M4*20
8
1030113539
T1088
发黑内六角圆柱头螺丝12.9级M4*4
1
1030116582
T1089
发黑十字沉头12.9级螺钉M3*6
6
1030114837
T1090
发黑十字沉头10.9级螺钉M5*8
3
1030114836
T1090-1
发黑十字沉头12.9级螺钉M3*12
1
1030116583
T1091
发黑十字沉头12.9级螺钉M3*8
4
1030115440
T1091-1
发黑十字沉头12.9级螺钉M3*10
4
1030100081
T1093
平垫c6
2
1030100433
T1094
钢珠c5
4
1021400591
T1095
复合轴承12X10×12
2
104000443
T1097
电位器
2
1030105808
T1098
发黑圆柱头内六角12.9级螺钉M4*8
1
1020608828
T1099
熔接开关
1
1030116584
T1100
发黑内六角半圆头10.9级螺钉M4*8
3
1020608830
T1101
拉紧按钮
1
1030113529
T1102
内卡簧φ17
1
1021401815
T1103
改606轴承
2
20
10.HST 装配零件牌号表
接上表
物料编码
零件图号
零件名称
配比
1021401816
T1104
滚针轴承NK10/12
1
1030114857
T1105
发黑紧定10.9级螺钉M4*4
5
1021401583
T1106
从动齿轮轴承WML-5009-2Z
2
1020608831
T1107
指示灯
1
1021400507
T1108
减速箱轴承6900
2
1021400711
T1109
蜗杆前轴承607zz
1
1021401828
T1110
蜗杆后轴承BK0810
1
1021401556
T1110-1
含油轴承BK0810
1
1020608827
T1111
倒带微动开关D2F-01FL
1
1020608832
T1112
电源开关船形开关KOD3
1
1020608871
T1113
充电插座DC5.5*2.1mm
1
1030200331
T1114
呆扳手8-10
1
1030113572
T1115
螺丝刀4寸十字一字互换
1
1030202263
T1116
内六角扳手s2.5
1
1030200298
T1117
内六角扳手s3
1
1030200299
T1118
内六角扳手s4
1
1030113448
T1119
清洁锥
1
1021401629
T1120
复合(含油)轴承10*12*18
2
1030114842
T1121
发黑十字沉头12.9级螺钉M2.5*6
1
1030113851
T1122
发黑紧定10.9级螺钉M5*8
1
1030112364
T1123
发黑紧定10.9级螺钉M4*3
2
1030102639
T1124
发黑紧定10.9级螺钉M4*5
1
1030114367
JD电动4只装外箱
0.25
1020700344
多股硅胶特软线
1
1020700345
多股硅胶特软线
1
1020700346
多股硅胶特软线
0.5
1020700347
多股硅胶特软线
0.5
1030114019
旗形插簧FLDNY5.5-250
2
1030113843
热缩管
0.4
1030100530
热缩管
0.3
1030113844
热缩管
0.3
1030113845
热缩管
0.2
1030113665
英文说明书
1
1030113808
中文说明书
1
1030115274
相交接头
4
21

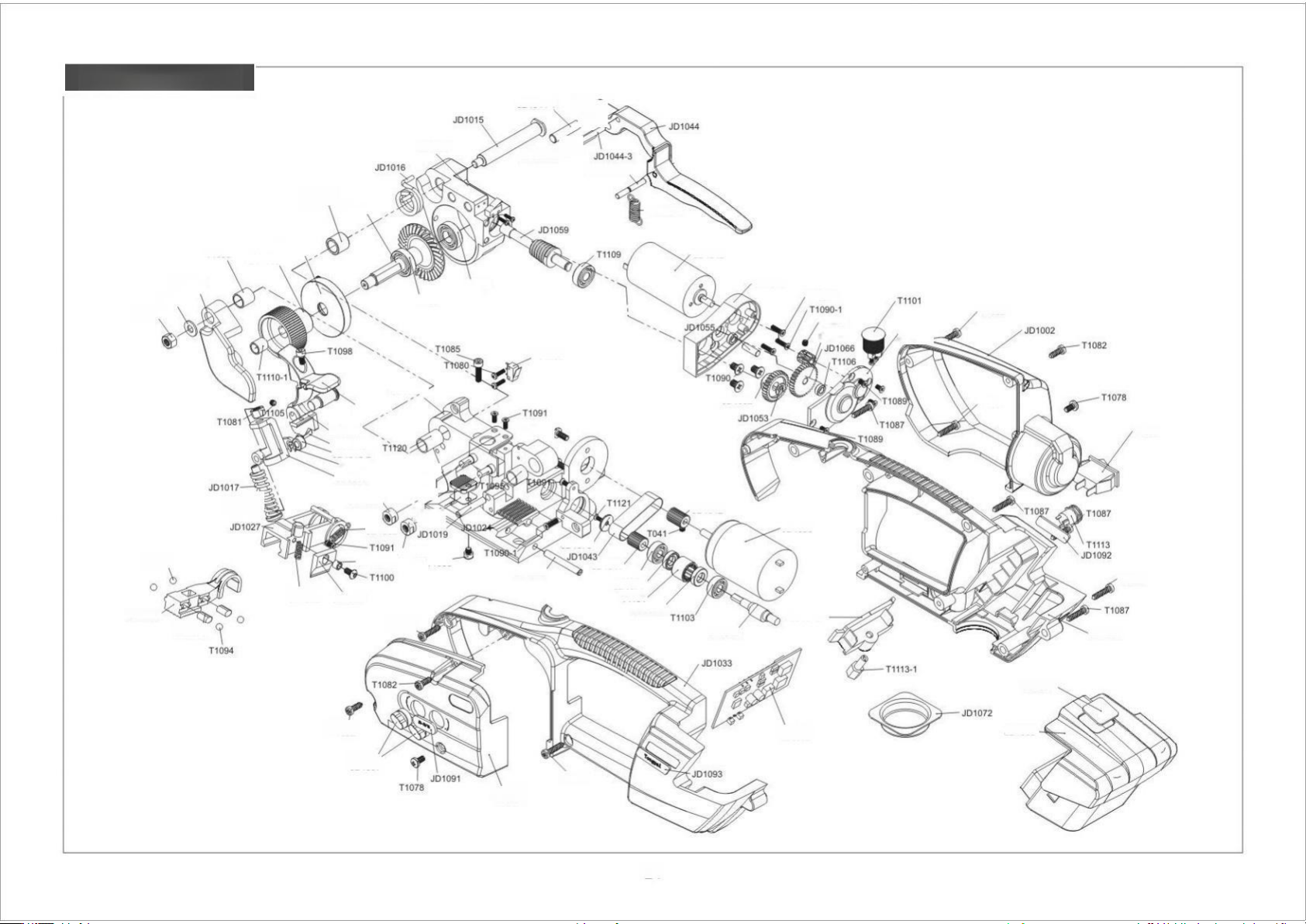

11 .产品分解图
JD1044-1
JD1056
☆ 页
JD1044-2
JD1044-4
JD1022
JD1057 —JD1045
T1095
JD1060
JD1013
JD1048
JD1049
T1090-1
T1081
T1105
JD1051
T1099
JD1052
JD1020
T1094
JD1028
JD1073
JD1021
JD1018-1
JD1018-2
T1122
JD1018
JD1095
JD1082
JD1032
JD1095
JD1031-2 T1088
JD1030 JD1029
T¹087
JD1069
JD1097
T1087
JD1001
T1082
JD1050
T1087
T1112
T1087
JD1034
JD1094
JD1003-
JD1009
JD1010
T1103
JD1074
T1104
JD1012
T1093
JD1070—
JD1036
JD1042
JD1041
JD1074
JD1025
JD1075
JD1040
T1108
T1108
T1079
T1082
JD1008
T1097f
JD10+4
