2 3 1. 安全须知 1.6 打包 带警告 请勿使用打包 带拖拉或者提升负 荷，容易导致 人身伤害 。 1.7打包带破损的 危害 不正确 的操作； 过分拉紧 ；不按 要求使用 打包带 ，或者负荷 尖角会致 使拉 紧力顿 失， 或者 打包带 破损 ，最终 有可 能： 操作人员失去 平衡跌倒。 打包机 和打包带 一起快速 飞向操 作人员脸 上。 注 意 ： ◎如果 负荷角很 尖，请 加边缘保 护。 ◎请把打包带绕在合适的负荷表面。 ◎ 在…

100%1 / 13
1
目 录
1. 安全须知
...............................................................................................................
1
2. 技术参数
.................................................................................................................
3
3.
附 件
.......................................................................................................................
4
4. 操作元件
.............................................................................................................
8
5.
操 作
.......................................................................................................................
9
6.
电气连接
...............................................................................................................
12
7. 磨损件更换
...........................................................................................................
13
8.
电气常见故障
.......................................................................................................
14
9. 磨损件更换图示
..................................................................................................
15
10.
配件表及编号名称
...........................................................................................
17
11. 产品分解图
.......................................................................................................
21
为了您的安全，请在操作前仔细阅读该说明书，并保留说明书以作备用。
[1.
安全须知
1.
安 全 须 知
请认真阅读该事项，如不遵从该提示，在操作中有可能会导致操作人员伤害。
1.1 操作电池
环境保护：
◎请不把废旧电池丢进家庭垃圾桶，废水桶内，或者烧掉。
◎经销商提供电池环保处理服务。
短路危险
◎请勿把电池和其他金属物储藏在一起。
◎请勿打开电池，把电池储藏在干燥抗冰霜的房间。最大温度50度，请一直保持干燥。
◎请勿给废旧电池充电，马上换新的。
1.2
伤眼危害
如不带有护边的安全眼镜，有可能会伤害眼睛甚至失明，要求配护边安全眼镜带。
1.3 操 作
未受到正确训练的人员不容许操作该打包机，拉紧打包带前，阅读并正确理解该打
包机的操作说明。如不按操作说明或者打包带装载不正确，会导致打包带破损。
熟悉该打包机前，请把您手指远离挤压或切断区。
1.4
粘合处
您应该查看经过打压的粘合处，熟悉粘合控制和调节。不规则的粘合有可能不牢固，
导致严重的损伤，请不要把未正确打包的包装箱装运。
1.5 打包带分送
请使用专门设计的分送装置来分发打包带。不使用时，请把打包带末端折进分送装
置内。
2 3
1. 安全须知
1.6打包带警告
请勿使用打包带拖拉或者提升负荷，容易导致人身伤害。
1.7打包带破损的危害
不正确的操作；过分拉紧；不按要求使用打包带，或者负荷尖角会致使拉紧力顿失，
或者打包带破损，最终有可能：
操作人员失去平衡跌倒。
打包机和打包带一起快速飞向操作人员脸上。
注 意 ：
◎如果负荷角很尖，请加边缘保护。
◎请把打包带绕在合适的负荷表面。
◎ 在拉紧和粘合时如操作人员与打包带站在同一条直线，会有可能因飞来的打包带
或者打包机受到伤害，所以在操作时请站在打包带边上，还得让旁观者远离。请
使用该说明书推荐的好质量的打包带，有合适的宽度，规格，及强度，不匹配的
打包带在拉紧时可能会导致带子破损。
1.8拉紧打包带的剪切
剪切打包带时，请用合适的剪切工具，保证与人的安全距离，不要与打包带站在同
一条直线上，同时远离带子松散方向。请使用专门用于剪切带子的工具，不许使用锤子，
钳子，钢锯，斧子等。
1.9滑落危险
保持工作区整洁，工作区不整洁有可能会引起损伤危险，在拉紧前落脚不好或不平
衡会容易摔倒，特别是在楼梯区域。所以要保持身体平衡。两脚都须踩于一平而坚固的
表面。当你身体处于难受位置时，请勿操作该工具。请关注对工作区所特别提及的预防
注意事项。
1 . 10 打包机的危险
◎维护良好的打包机是非常必要的。
◎周期检查断裂或者磨损部件，如果有短裂或者磨损部件，请勿使用打包机。
◎请勿修改打包机，否则可能引起人身伤害。
[2.技术参数
2.技术参数
2.1打包机描述
BBBB所制造的 HST-13 打包机是使用塑钢带打包的，手动使用给带装置把塑钢带
绕箱 (包)上。带端塞进打包机自动拉紧，摩擦粘合后隔开。
2.2带电池打包机的尺寸
长： 340mm
宽： 130mm
高： 118mm
重：
2.7kg
电池重：0.35kg
2.3打包带材料
带子质量：平的或者压花的PET (聚酯)和PP (聚丙烯)带。
打包带尺寸：
13.00-16.00/0.4-1.20
请根据您所购买的打包机选用合适尺寸的打包带。
2.4打包带强度
拉伸力：60-2800 N 内可调。
最大值取决于带子质量。
拉紧速度：100-200 mm/s。
粘合强度：大约塑钢带强度的75%。(取决于塑钢带质量)
2.5工作温度
◎周围大气温度为5度到45度之间。
◎最佳工作温度为15度到20度之间。
5
3.附 件
请使用操作说明书上提及的部件和附件，使用别的附件可能会伤及您和他人。
3.1储电式电动打包机
由于打包机可以使用NiCd (镍镉)或者NiMH (镍氢)电池，请根据下参数单请独购
买电池。
型号：锂电池 电压：11.1V 容量：3.0Ah
3 .2电池充电器
标准充电器
电压频率为100V-245VAC,50-60HZ,DC12.6V-3.0A
充电时间：
锂电池3.0A/h, 充电时间大约90分钟。
3.3全部机型配纸箱+珍珠棉包装
3.4每台机器配常用工具一套
3.附 件

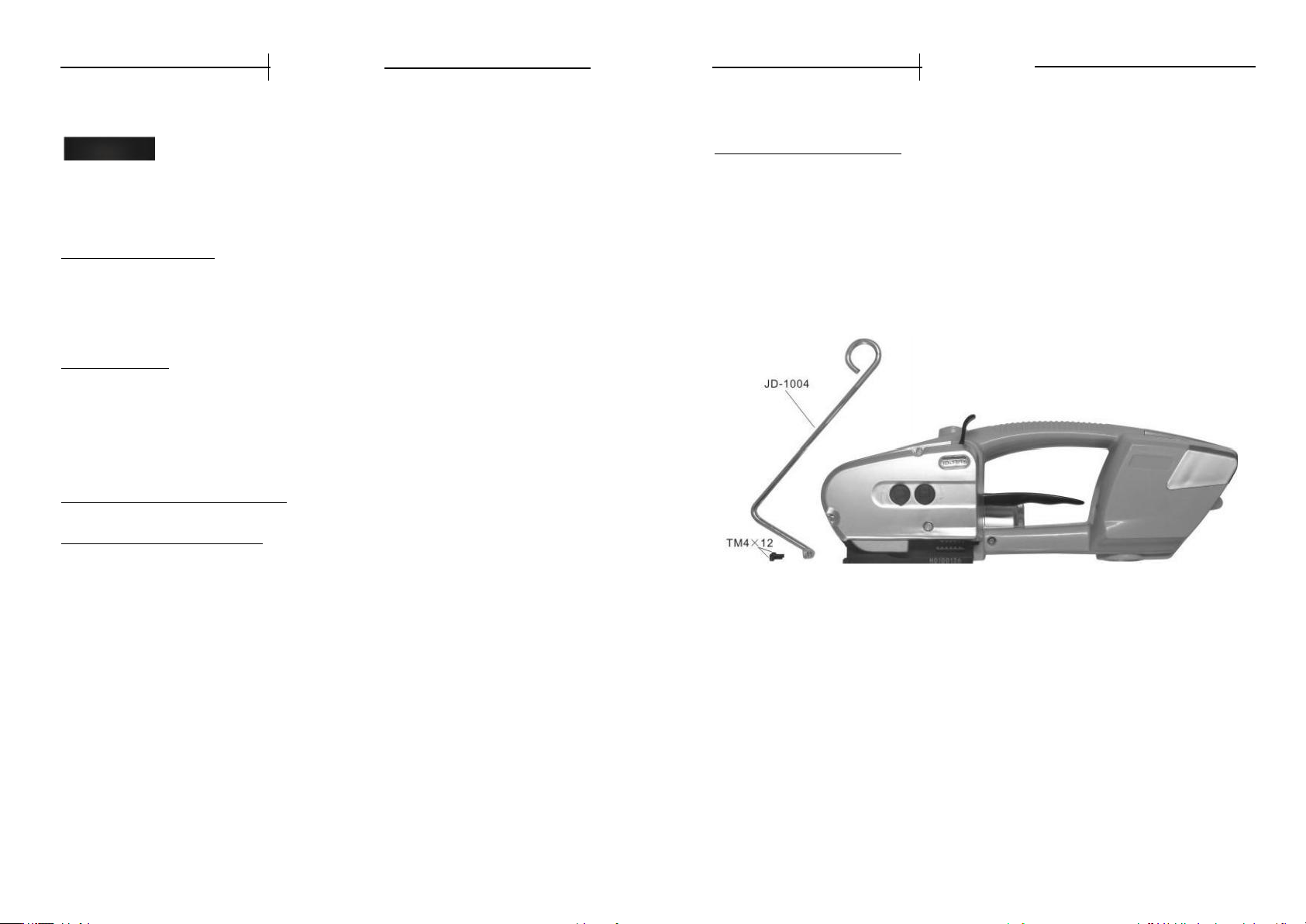

3 . 5 悬 挂 系统 ( 选配 购 买 )
