Chapter 1
本Chapter介绍设备、操作面板及MMI(Man-Machine Interface)。
设备概要
Advanced Chip Shooter
DECAN S2 Operation Handbook
1-2

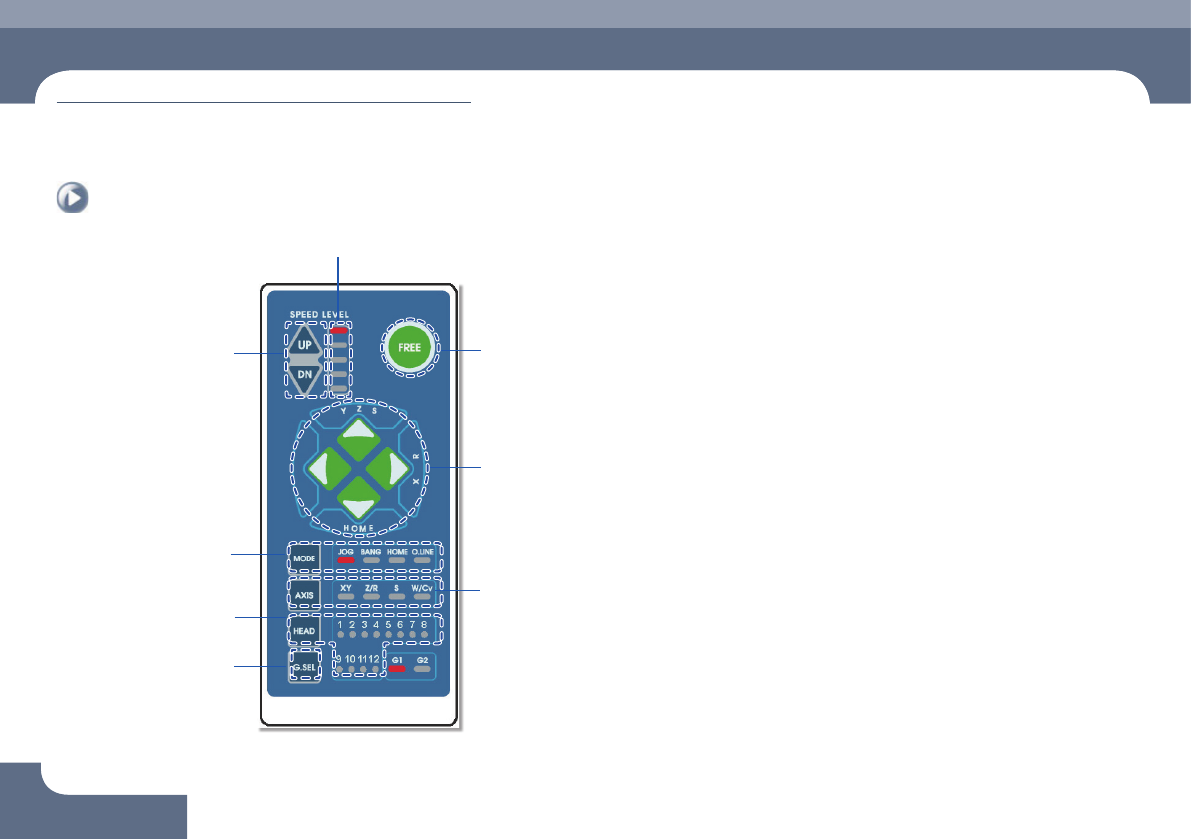

操作面板 > 设备前面
操作面板
设备概要
指示各轴的移动及
旋转方向
选择工作对象
各Head的真空状态
ON/OFF
表示工作速度阶段(5阶段)
在JOG方式下选择工
作速度
▲ UP:加速
▼ DOWN:减速
紧急停止按钮
JOG, BANG, HOME,
O.LINE方式转换
前/后面Gantry选
择转换
操作面板
Chapter 1
本Chapter介绍设备、操作面板及MMI(Man-Machine Interface)。
设备概要
Advanced Chip Shooter
DECAN S2 Operation Handbook
1-3
MMI 构成画面 > 基本MMI的构成画面
MMI 构成画面

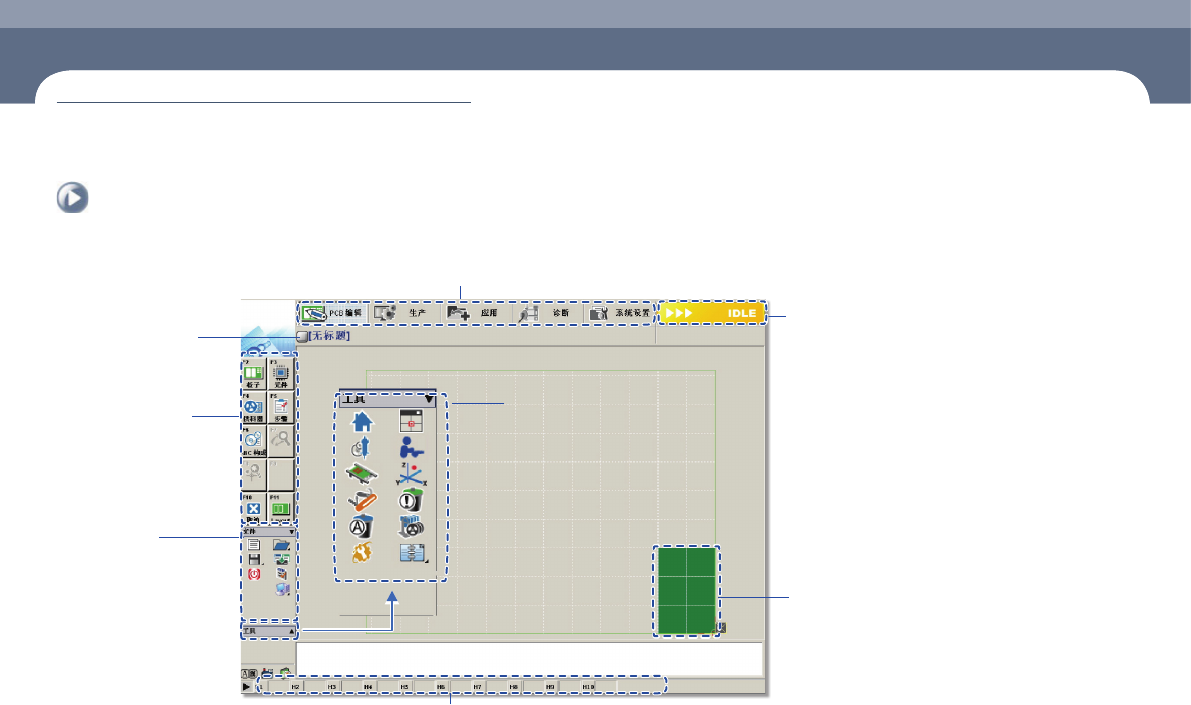

1. 基本MMI的构成画面
显示HEAD的喷嘴信息
Shortcut bar
主菜单工具栏
显示正在生厂中的
PCB文件名
子菜单工具栏
图标
●
新
●
打开
●
保存/另存为
●
退出
●
合并
●
ErrorMsgBar
●
Windows Tools
显示当前状态下设备的状态
●
IDLE
●
RUN_RDY
●
RUN
●
FREEZE
●
WAIT
●
PAUSE
●
EMER
●
ADJUST
显示要贴装的部件形象
MMI
构成画面
Chapter 1
本Chapter介绍设备、操作面板及MMI(Man-Machine Interface)。
设备概要
Advanced Chip Shooter
DECAN S2 Operation Handbook
1-4
MMI 构成画面 > 生产MMI的画面结构
MMI 构成画面
设备概要

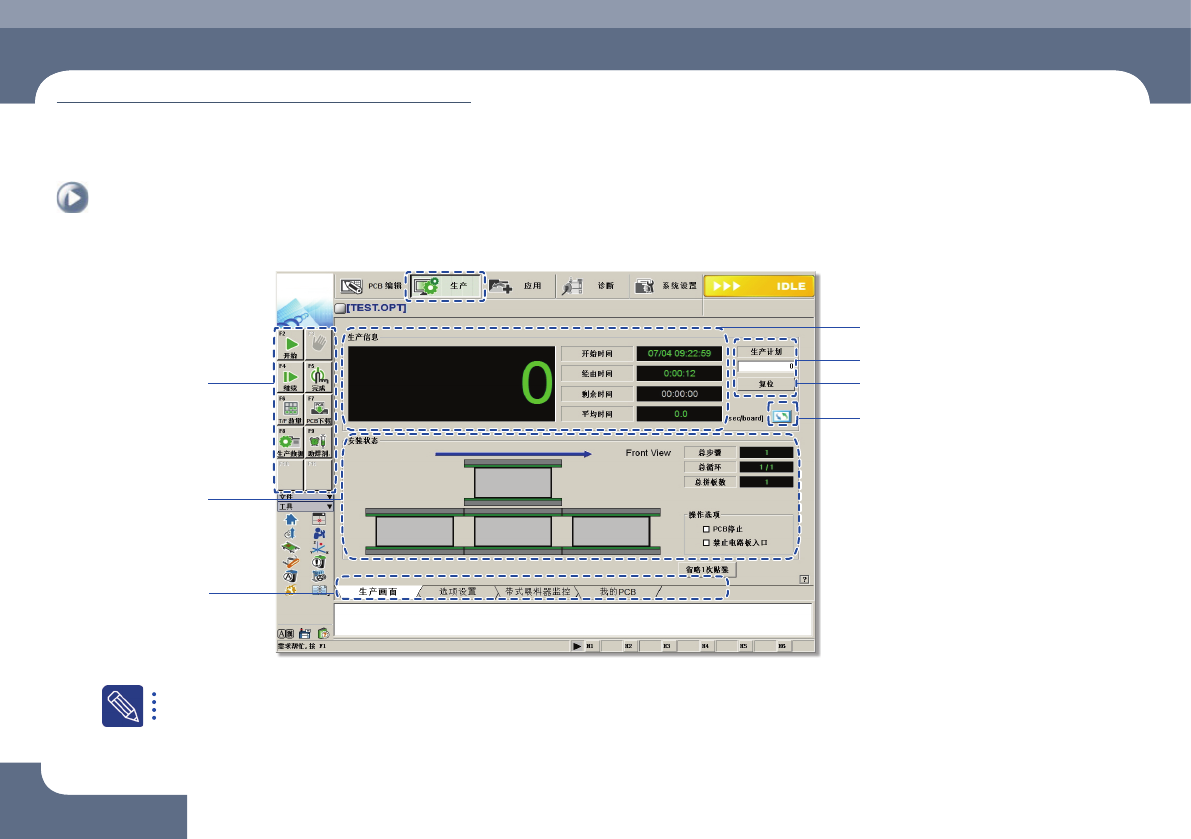

2. 生产MMI的画面结构
输入生产量
表示作业进行情况
生产关联
Tab Dialog Box
表示PCB基
板关联Data
'生产' 菜单的
子菜单
PCB实际生厂数值初始化(0)
单位变更
'生产信息'画面的各项功能详细说明请参照'Administrator's Guide'的"11.1. Product Main"部分。
