其他检验及已耗尽元器件的更换 Chap ter 6 Advanced Chip Shooter DE CAN S 2 Op er at io n Ha nd bo o k 6-5 本 Chpater 介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。 检验F eeder > 检 验Lo cker的 锁定 状态 检验Feeder 5. 检验 L o c ke r 的锁 定状 态 检验事项 ㆍ 在 Feeder 上安装 R eel…
其他检验及已耗尽元器件的更换
Chapter 6
Advanced Chip Shooter
DECAN S2 Operation Handbook
6-4
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 检验部件Reel(电动式)
检验Feeder
其他检验及已耗尽元器件的更换

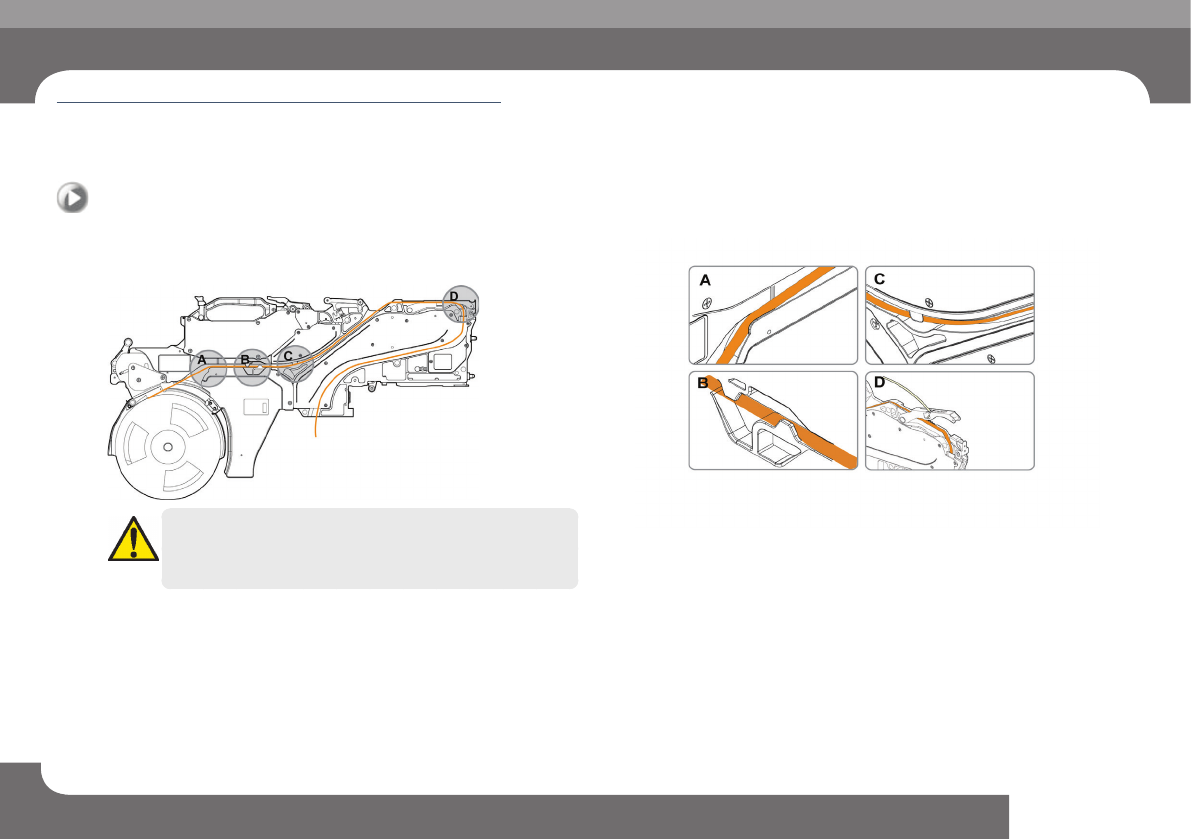

4. 检验部件Reel(电动式)
如下图使卷带(Tape)通过槽A, B, C。
注 意
从传送料带的吸附点到料带前方末端的长度较短时,可能会发生料带被卡
住之类的问题请拉长到足够通过图D所示曲线部的长度后使用。
其他检验及已耗尽元器件的更换
Chapter 6
Advanced Chip Shooter
DECAN S2 Operation Handbook
6-5
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 检验Locker的锁定状态
检验Feeder

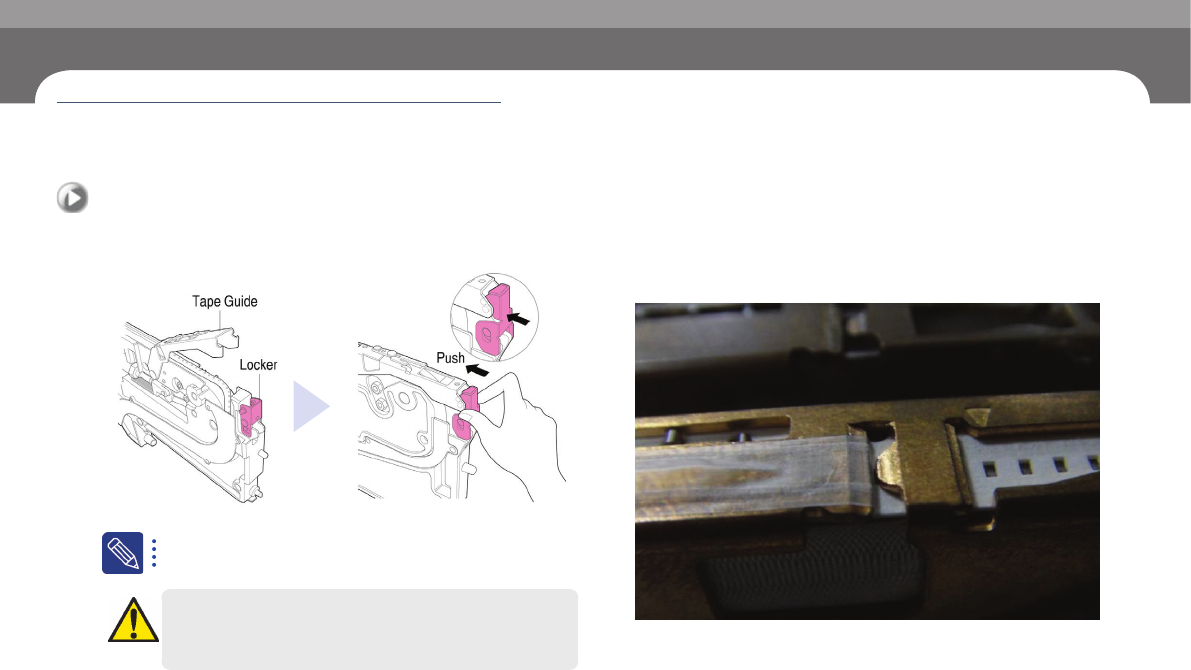

5. 检验Locker的锁定状态
检验事项
ㆍ 在Feeder上安装Reel部件之后,请务必确认Locker的锁定状态
注 意
如果Tape Guide和Locker没有被锁定,设备驱动中,有可能与Head发生
冲突。
6. 料带导件塑料设置(电动式)
1. 在供料器上 盖(upper cover)安装料带
ㆍ 塑料正常安装时的状态
其他检验及已耗尽元器件的更换
Chapter 6
Advanced Chip Shooter
DECAN S2 Operation Handbook
6-6
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 料带导件塑料设置(电动式)
检验Feeder
其他检验及已耗尽元器件的更换

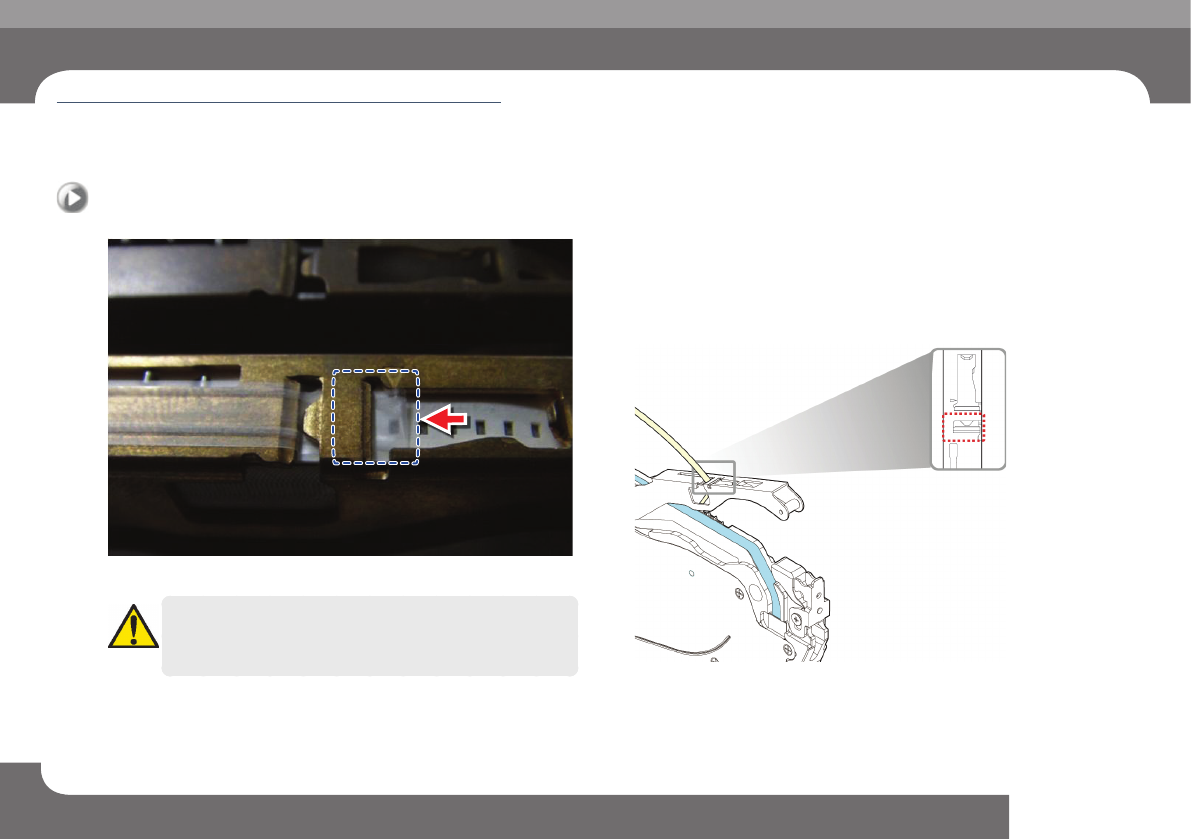

ㆍ 塑料被卷入的状态
注 意
在前/后间隙(Slit)设置塑料时,请注意避免塑料被卷入。
7. 料带导件塑料设置(电动式)
1. 通过前/后方间隙(Slit)安装料带
通过后方间隙(Slit)安装料带(GENERAL)
