其他检验及已耗尽元器件的更换
Chapter 6
Advanced Chip Shooter
DECAN S2 Operation Handbook
6-9
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 设置部件的Pickup的高度
检验Feeder

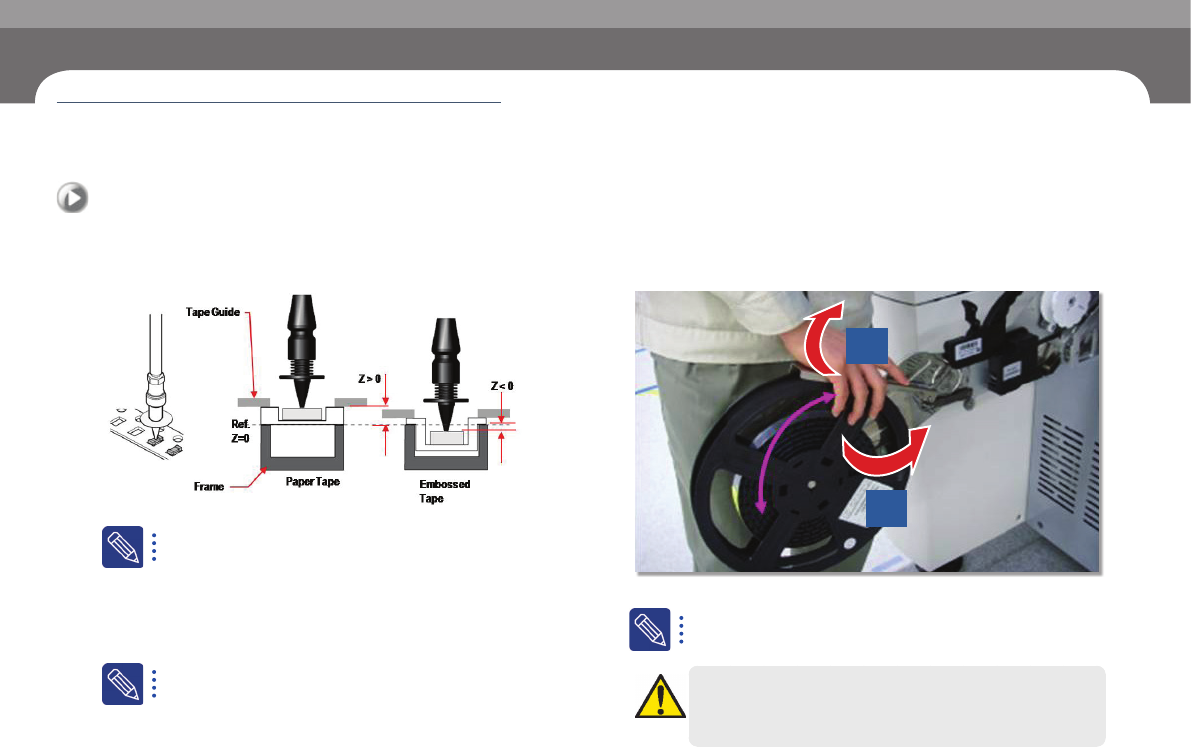

9. 设置部件的Pickup的高度
选择MMI的 PCB Edit > Feeder Z Pickup ,设置部件的Pick-up 高度。
检验事项
ㆍ 设置部件的Pick-up 的高度时,通过Paper Tape供应的部件的Pick-up高度和
通过Emboss Tape供应的部件的Pick-up 高度将会有所不同。
ㆍ 请参照左图设置部件的Pick-up高度。
详细内容请参照SM Feeder菜单的"1.3. SM Tape Feeder的Z轴高度基
准面"
参考例
ㆍ Paper Type: 1608R -> Z = 0.5
ㆍ Emboss Type: Z = -0.1
10. 交换Reel后启动(气压式)
交换Reel后 Arm Close 时把Reel Arm稍微往上抬高后使用。
Slow Swing
1
2
ㆍ 12mm ~ 88mm
检验事项
Reel Hanger Close时把Reel Arm稍微往上抬高才能启动。
注 意
强行 Close时,Reel Stopper有可能会被损坏。
其他检验及已耗尽元器件的更换
Chapter 6
Advanced Chip Shooter
DECAN S2 Operation Handbook
6-10
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 确认Reel的信息时的注意事项 (电动式)
检验Feeder
其他检验及已耗尽元器件的更换

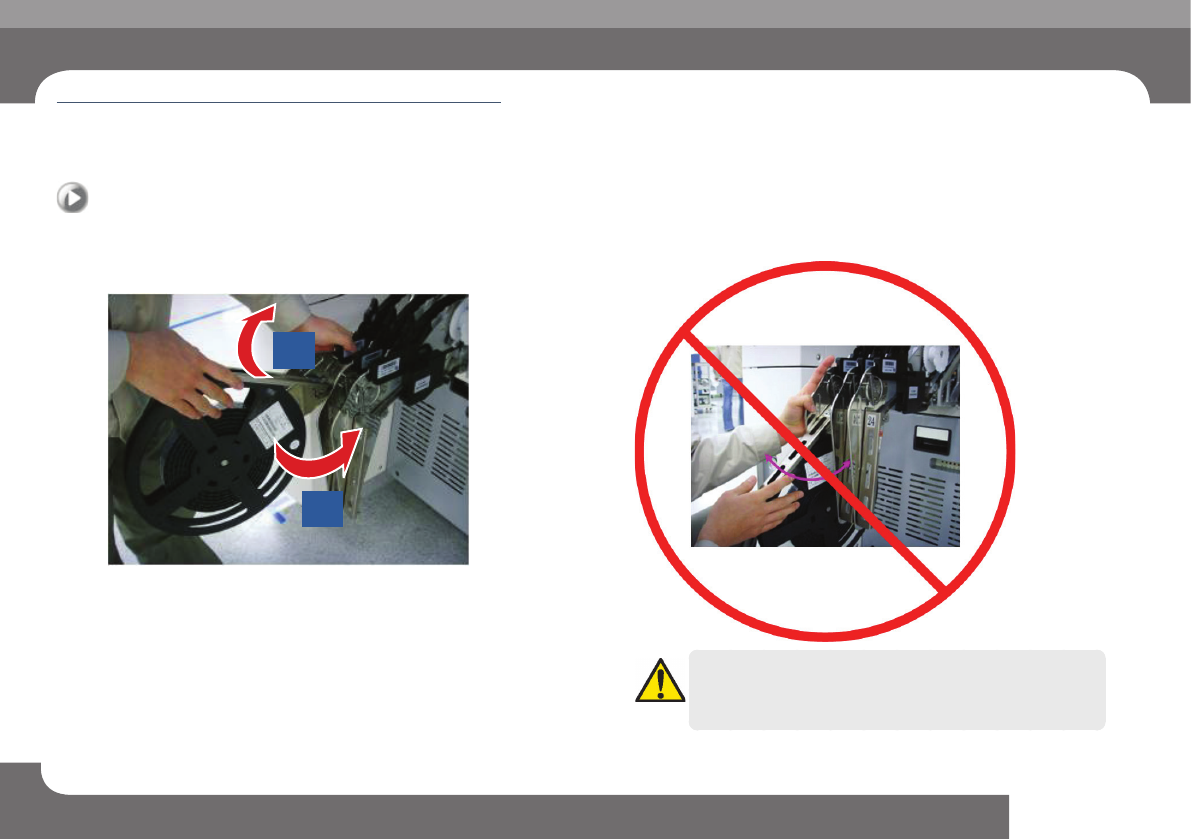

11. 确认Reel的信息时的注意事项 (电动式)
确认 Reel信息时Reel Arm Open后使用
1
2
ㆍ 确认Reel 部件信息时打开（抬高）Reel Arm Plate后进行确认。
注 意
如果为了查看部件信息把Reel Arm Plate向侧旋转的话,ReelArm Plate
有可能会因弯曲而被损坏。
其他检验及已耗尽元器件的更换
Chapter 6
Advanced Chip Shooter
DECAN S2 Operation Handbook
6-11
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
设置Backup Pin > 决定Backup Pin的位置
设置Backup Pin

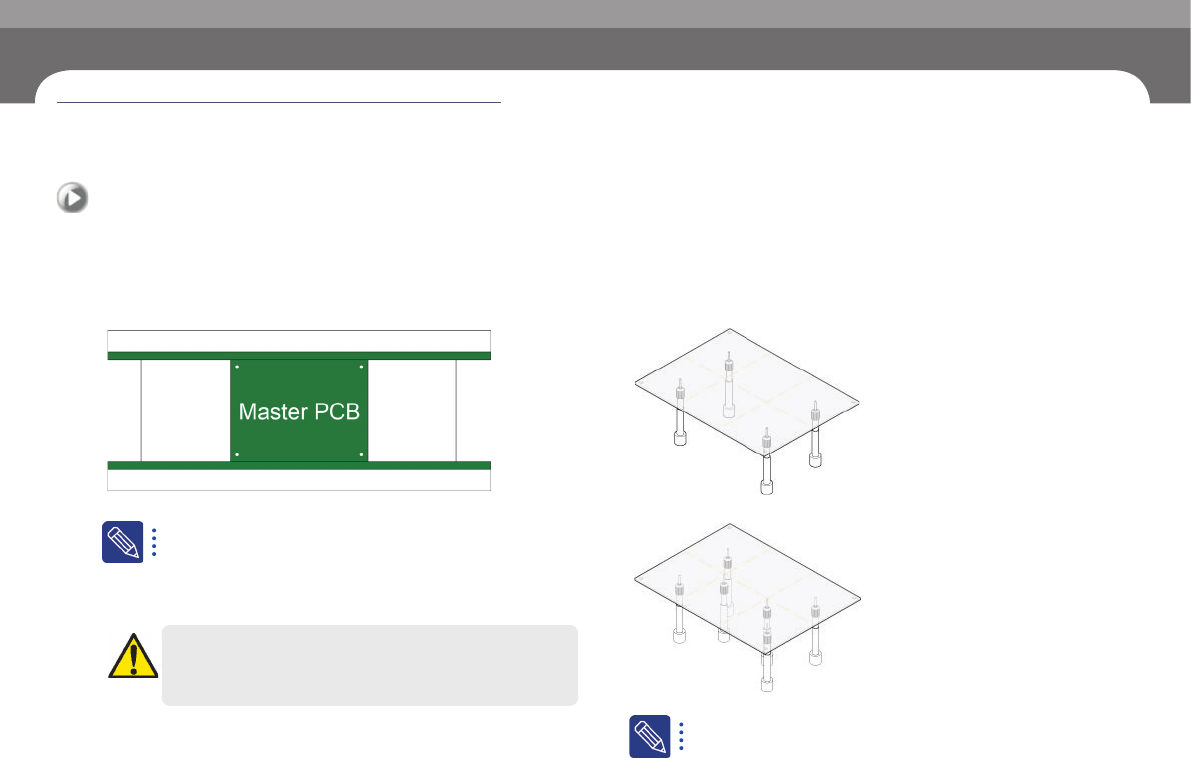

1. 决定Backup Pin的位置
避开PCB的Hole布置Backup Pin。
Step 1. 在Conveyor上装入Master PCB
制作Master PCB
ㆍ 以防止Backup Pin和部件之间的相互干涉为目的
ㆍ 两面装备PCB时,将制作一个在底面安装部件的方挖个小孔的Master
PCB。
警 告
请务必关闭电动机电源后除去Backup Pin。
手或身体的一部分碰到头部可能受到严重损伤。
Step 2. 布置Backup Pin
① 以扁平的PCB 的两个侧面为中心布置Backup Pin
② 在
PCB
中心领域
,
安装点聚集的地方布置
Backup
Pin
决定Backup Pin的个数
ㆍ 宽度为200mm的PCB时一般6个
设置
Backup
Pin
