DECAN S2 Operation Handbook
3-6
Chapter 3
本Chapter主要介绍生产作业顺序
生产
Advanced Chip Shooter
准备生产 Ⅰ > 供料器/吸嘴的安装及元器件的订货
准备生产 Ⅰ
生产
托盘进纸器
Step 1. 将零件托盘放在托盘顶部
Step 2. 将托盘放入料盒后，将料盒安装到托盘进纸器中
有关安装和操作托盘进纸器的详细信息，请参阅托盘进纸器手册。
如果由于要生产的零件高度较高而未使用 STF-100D/DL/DS/N 型号或
标准 Jedec Tray，由于机器的供纸器检测传感器检测到托盘，因此无法
继续生产。 在这种情况下，在继续生产之前，将下面的模块安装在供料
器底座上。
ㆍ AM03-028229A, ASSY,ETC,IMS-UNLOCK_SENSOR_TRAY
警 告
如果强制关闭供料器检测传感器并继续生产，则头部可能会与安装在同
一供料器底座上的其他供料器发生碰撞。
DECAN S2 Operation Handbook
3-7
Chapter 3
本Chapter主要介绍生产作业顺序
生产
Advanced Chip Shooter
准备生产 Ⅰ > 供料器/吸嘴的安装及元器件的订货
准备生产 Ⅰ

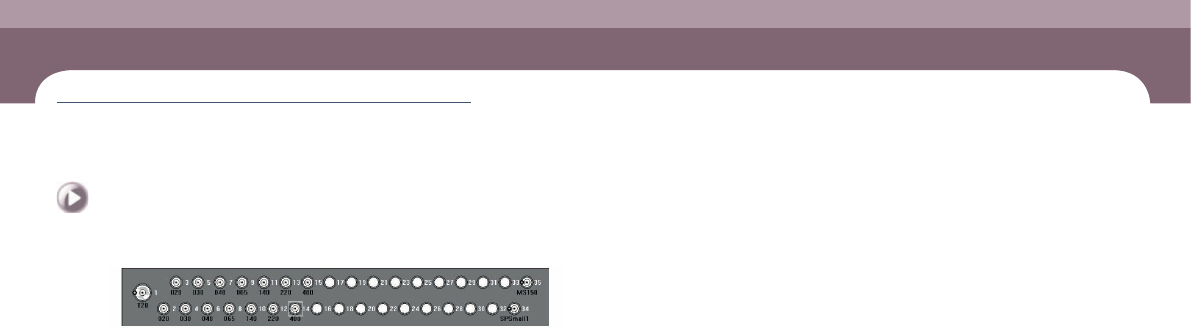

2. 吸嘴配置的检查及吸嘴的安装
ㆍ 参考ANC对话窗口的吸嘴配置现况,检查是否与ANC上的吸嘴实际配置一致。
ㆍ 如果吸嘴配置不同,则重新配置吸嘴以便与PCB上的设置维持一致。
3. 确认可能 耗 尽的元器件
把先前阶段"业务检查"中确认的可能耗尽的元器件内容填写到订货清单。
4. 元器件订货
把填写完毕的元器件订货格式提交到元器件供应室(器材室)请求该元器件。
(此时,需要接受订货内容确认书以便在接受元器件时确认。)
如果厂商适用了IT System,则从设备的MMI接收元器件剩余量信息后由元器件供应室
事先备妥元器件。
5. 检查抛料盒
确认是否准确地安装了抛料盒。
DECAN S2 Operation Handbook
3-8
Chapter 3
本Chapter主要介绍生产作业顺序
生产
Advanced Chip Shooter
准备生产 Ⅱ > PCB文件的载入(Download)
准备生产 Ⅱ
生产

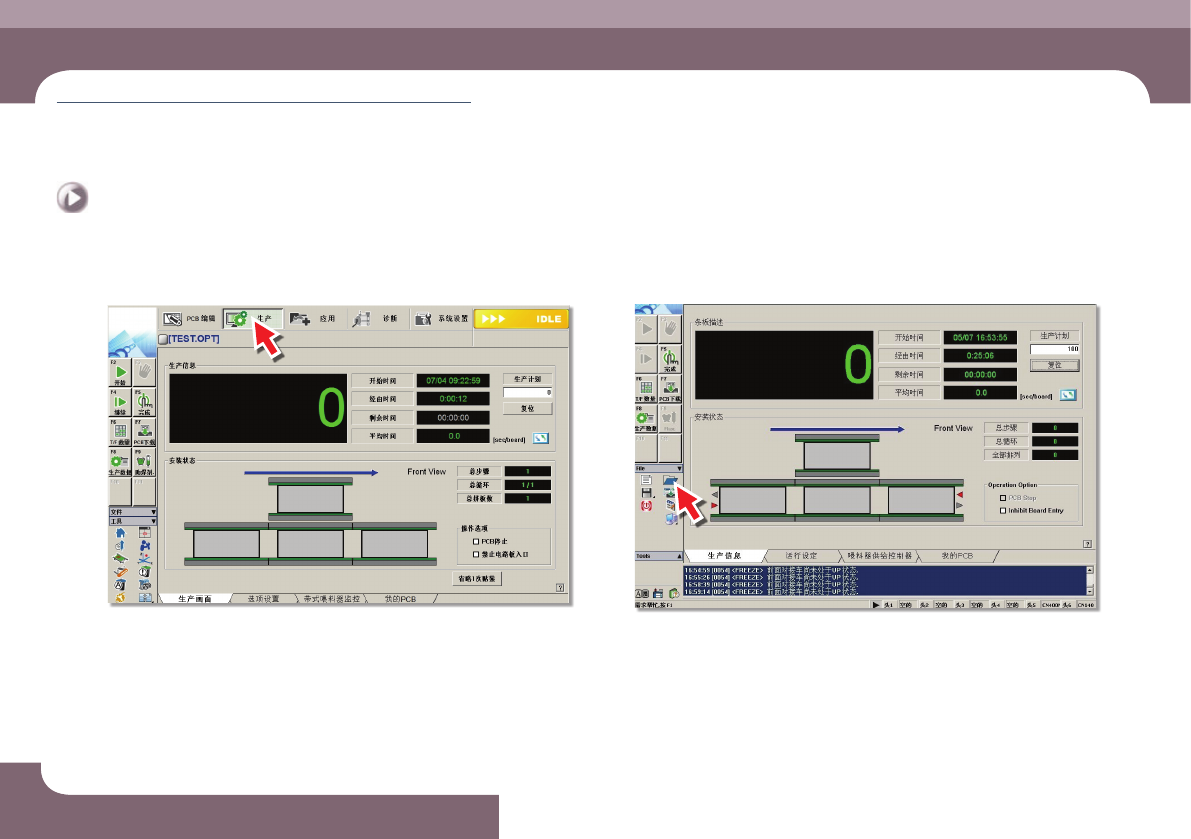

1. PCB文件的载 入( Download)
Step 1. 选择'生产'菜单
ㆍ 显示'生产信息'画面。
Step 2. 点击'打开'图标
ㆍ 点击图标则显示子菜单。
准备生产 Ⅱ
