- 7 -

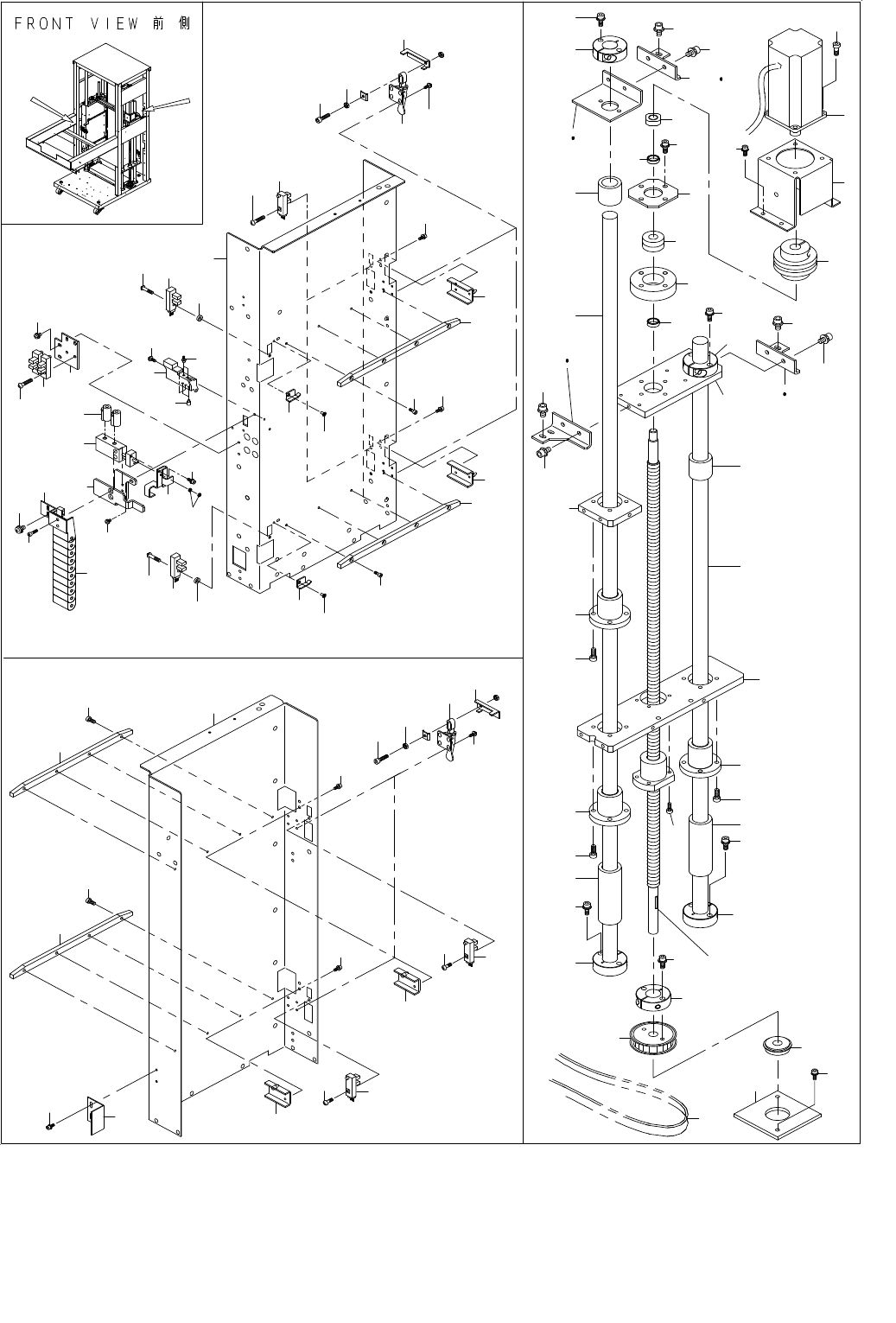

4. Z UNIT (1)
Ｚ ユニット（１）
2
3
12
13
4
5
6
14
11
10
8
9
68
67
40
48
47
42
41
54
78
73
75
74
15
7
7
7
7
14
49
50
39
52
51
67
61
65
60
67
61
65
69
55
42
69
53
55
54
53
41
73
81
84
83
80
84
81
83
74
82
85
79
77
76
52
16
17
18
22
34
23
25
27
26
27
25
18
28
30
29
18
28
27
25
24
22
33
18
1
31
35
43
44
45
46
19
36
21
20
37
32
38
21
21
21
21
19
36
21
56
57
58
59
66
62
67
64
63
71
70
72
80
- 8 -
NOTE( 注記 ) #01....FOR RIGHT SIDE 右側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-45703 SERVO MOTOR
サーボモータ
1
2 400-48801 Z MOTOR BR
ＺモータＢＲ
1
3 E2070-723-000 Z MOTOR COUPLING
Ｚモータカップリング
1
4 400-48683 END PLATE
エンドプレート
1
5 400-69754 BEARING
ベアリング
1
6 E1266-726-000 COLLAR ROUND 60
カラー φ６０
1
7 E1253-726-000 SLIT COLLAR ROUND 20
スリットカラー φ２０
4
8 E1261-726-000 Z BEARING PLATE
Ｚベアリングプレート
1
9 SB-1120001-00 BEARING D=12X32
ベアリング Ｄ＝１２Ｘ３２
1
10 E1263-726-000 Z DRIVE PULLEY
Ｚドライブプーリ
1
11 E1264-726-000 SLIT COLLAR ROUND 12
スリットカラー φ１２
1
12 E1202-726-000 Z BELT
Ｚベルト
1
13 E1268-726-000 LOCK NUT RN12
六角ナットＲＮ１２
1
14 E1262-726-000 COLLAR ROUND 12X5
カラー φ１２Ｘ５
2
15 400-48866 BALL SCREW
ボールねじ
1
16 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝１２
4
17 SL-6051092-TN BOLT
座金付き六角穴ボルト
4
18 SL-6052592-TN BOLT
座金付き六角穴ボルト
8
19 400-48904 Z MOTOR BR B
ＺモータブラケットＢ
2
20 400-48905 Z SH BR A
ＺシャフトブラケットＡ
1
21 SL-6051092-TN BOLT
座金付き六角穴ボルト
12
22 E1258-726-000 RUBBER DAMPER
ゴムダンパー φ３０Ｘ３０
2
23 E1257-726-000 Z SHAFT SUPPORT
Ｚシャフトサポート
1
24 400-50042 LM SHAFT SF20-850
ＬＭシャフト ＳＦ２０−８５０
1
25 E1255-726-000 LINEAR BUSHING LMF20
リニアブッシュＬＭＦ２０
3
26 400-48918 ST BASE 5S
ＳＴベース ５Ｓ
1
27 SM-6051002-TN BOLT
六角穴ボルト
12
28 E1256-726-000 RUBBER DAMPER
ゴムダンパー φ３０Ｘ９０
2
29 SL-6052592-TN BOLT
座金付き六角穴ボルト
2
30 SL-6041292-TN SCREW
座金付き六角穴ボルト
2
31 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１６
4
32 400-48903 Z MOTOR BR A
ＺモータブラケットＡ
1
33 400-48917 Z MOTOR BASE
Ｚモータベース
1
34 E1251-726-000 LM SHAFT (SF20-1300)
ＬＭシャフト ＳＦ２０−１３００
1
35 SL-6053592-TN BOLT
座金付き六角穴ボルト
4
36
#01
400-48903 Z MOTOR BR A
ＺモータブラケットＡ
2
37
#01
400-48906 Z SH BR B
ＺシャフトブラケットＢ
1
38
#01
400-48904 Z MOTOR BR B
ＺモータブラケットＢ
1
39 E1214-726-000 STACKER CLAMP
スタッカクランプ
2
40 PJ-0320390-01 CONNECTOR
ウレタンバーブ継手
3
41 E1213-726-000 STACKER GUIDE RAIL
スタッカガイドレール
2
42 E1217-726-000 SENSOR GUARD
センサーガード
2
43 400-49105 SHUTTER HOOK
シャッタフック
1
44 400-49104 COVER
カバー
1
45 PC-0105190-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
2
46 PA-0601014-A0 FREE MOUNT CYLINDER
フリーマウントシリンダ
1
47 E3274-760-000 SILENCER
サイレンサ
1
48 400-49718 SHT OPEN S.V. CABLE 3 ASM
シャッタオープンＳ．Ｖ．ケーブル３組
1
49 NM-6040003-SC NUT M4
六角ナット Ｍ４
2
50 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１６
2
51 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
2
52 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
16
53 SL-6030692-TN BOLT
座金付き六角穴ボルト
4
54 E1280-726-0A0 ST CLAMP PLATE ASM.
ＳＴクランププレート組
2
55 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
8
56 NM-6030003-SC NUT M3
六角ナット Ｍ３
2
57 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ M3 L=6
1
58 SM-6031202-TN BOLT
六角穴ボルト Ｍ３ Ｌ＝１２
2
59 SL-6030692-TN BOLT
座金付き六角穴ボルト
1
60 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
2
61 SM-4041201-SC SCREW M4 L=12
なべ小ねじ Ｍ４ Ｌ＝１２
2
62 400-49106 SENSOR BR
センサブラケット
1
63 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
2
64 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
2
65 E1218-726-000 SPACER
スペーサ
2
66 400-49107 Z FRAME L
ＺフレームＬ
1
67 HD-0017100-00 PHOTO SENSOR
フォトインタラプタ
6
68 E1215-726-000 STACKER CLAMP DOG L
スタッカクランプドグＬ
2
69 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ３Ｘ０．５ Ｌ＝６
2
70 400-49011 CABLEVEYOR BL
ケーブルベアブラケット
1
71 400-48768 CABLEVEYOR
ケーブルベア
1
72 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
73 HD-0017100-00 SENSOR
フォトインタラプタ
2
74 E1213-726-000 STACKER GUIDE RAIL
スタッカガイドレール
2
75 400-48908 Z HOME SENS DOG
Ｚホームセンサドグ
1
76 E1214-726-000 STACKER CLAMP
スタッカクランプ
2
77 NM-6040003-SC NUT M4
六角ナット Ｍ４
2
78 E1234-726-000 STACKER CLAMP DOG R
スタッカクランプドグＲ
2
79 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１６
2
80 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
81 SM-4041201-SC SCREW M4 L=12
なべ小ねじ Ｍ４ Ｌ＝１２
2
82 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
83 SL-6030692-TN BOLT
座金付き六角穴ボルト
8
84 E1280-726-0A0 ST CLAMP PLATE ASM.
ＳＴクランププレート組
1
85 400-49867 Z FRAME R
ＺフレームＲ
1
- 9 -

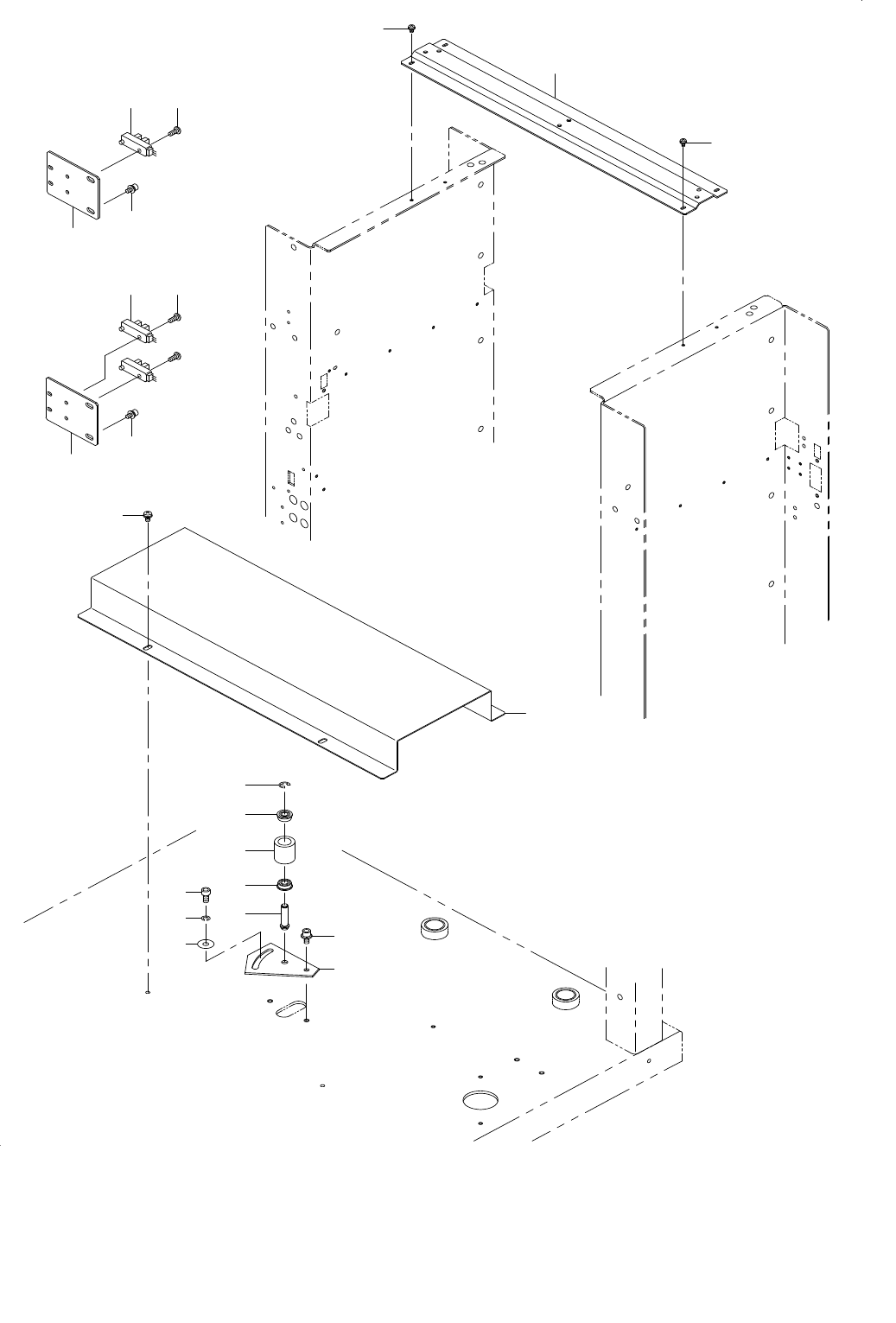

5. Z UNIT (2)
Ｚ ユニット（２）
1
2
2
11
6
8
7
7
9
4
12
13
1514
12
13
1514
5
16
17
3
10
