TR5SNI_TR5SNJ_TR5SNR_TR5SNX-Rev05.pdf - 第19页

- 15 -

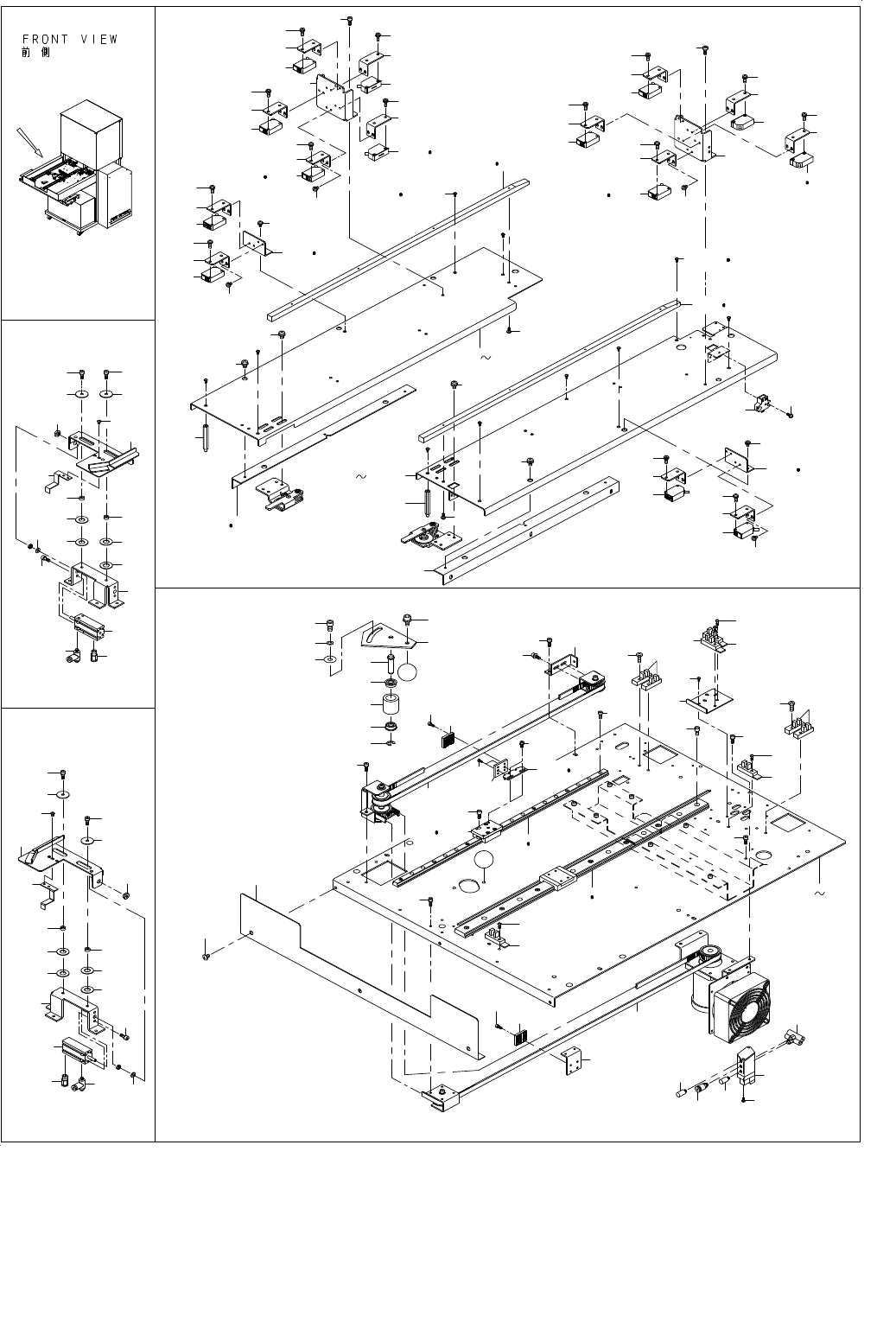

8. Y UNIT(3)

Ｙユニット（３）

36

48

33

77

73

37

38

39

35

76

29

43

74

75

44

2

3

1

8

4

5

6

7

89

88

114

25

16

15

26

20

19

18

17

44

3

2

9

10

9

10

11

12

15

16

22

21

22

21

23

24

60

31

30

31

59

56

55

52

81

57 85

58

62

63

40

43

56

61

40

42

41

45

46

47

34

50

49

51

32

53

82

54

A

72

70

64

71

65

67

66

68

69

90

103

115

83

95

96

121

84

92

91

98

84

95

83

103

115

83

95

86

87

120

88

114

117

119

97

122

90

87

86

78 80

14

13

28

27

99

109

93

94

113

109

113

110

109

113

112

109

113

112

93 94

113

109

106

107

108

104

113

91

92

109

107

110

105

113

109

106

109

111

113

109

113

111

91 92

113

109

108

100 102

116

123

124

- 16 -

NOTE( 注記 ) #01....FOR 5SNI ５ＳＮＩ用

#02....FOR 5SNJ ５ＳＮＪ用

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 400-48712 CHUCK GUIDE LH

チャックガイドＬＨ

1

2 E3403-715-000 GUIDE SPACER

ガイドスペーサ

2

3 E3404-700-000 THRUST WASHER

スラストワッシャー

4

4 E1430-726-000 CYLINDER BASE L

シリンダベースＬ

1

5 PA-1001524-A0 AIR CYLINDER

エアシリンダ

1

6 PJ-3010405-02 HALF UNION 4XM5

ハ−フユニオン４ＸＭ５

1

7 PC-0105080-00 SPEED CONTROLLER

スピ−ドコントロ−ラ

1

8 E1432-726-000 CYLINDER NUT

シリンダナット

1

9 SL-6040842-TN SCREW M4 L=8

座金付き六角穴ボルト

2

10 WP-0451016-SP WASHER 4.5X20X1

平座金４．５Ｘ２０Ｘ１

2

11 WP-0430801-SC WASHER 4.3X9X0.8

平座金４．３Ｘ９Ｘ０．８

1

12 SM-6030692-TN BOLT

ボルト

2

13 400-48714 TR RELEASE DOG LH

ＴＲリリースドッグＬＨ

1

14 SM-4030501-SC SCREW M3X0.5 L=5

なべ小ねじＭ３Ｘ０．５Ｌ＝５

2

15 E3404-700-000 THRUST WASHER

スラストワッシャー

4

16 E3403-715-000 GUIDE SPACER

ガイドスペーサ

2

17 400-48713 CHUCK GUIDE RH

チャックガイドＲＨ

1

18 E1432-726-000 CYLINDER NUT

シリンダーナット

1

19 PC-0105080-00 SPEED CONTROLLER

スピ−ドコントロ−ラ

1

20 PJ-3010405-02 HALF UNION 4XM5

ハ−フユニオン４ＸＭ５

1

21 SL-6040842-TN SCREW M4 L=8

座金付き六角穴ボルト

2

22 WP-0451016-SP WASHER 4.5X20X1

平座金４．５Ｘ２０Ｘ１

2

23 SM-6030692-TN BOLT

ボルト

2

24 WP-0430801-SC WASHER 4.3X9X0.8

平座金４．３Ｘ９Ｘ０．８

1

25 PA-1001524-A0 AIR CYLINDER

エアシリンダ

1

26 E1440-726-000 CYLINDER BASE R

シリンダベースＲ

1

27 400-48715 TR RELEASE DOG RH

ＴＲリリースドッグＲＨ

1

28 SM-4030501-SC SCREW M3X0.5 L=5

なべ小ねじＭ３Ｘ０．５Ｌ＝５

2

29 400-49728 TRAY HLD S.V. ASM

トレイＨＬＤＳ．Ｖ．組

1

30 PJ-3010605-03 HALF UNION

ハ−フユニオン

1

31 PX-0505010-00 SILENCER

消音器

2

32 E1320-726-000 YJ BELT CONNECTOR

ＹＪベルトコネクタ

1

33 400-48910 YJ BELT CONN BR

ＹＪベルトコネクタＢＲ

1

34 E1317-726-000 Y BELT PRESSER

Ｙベルト押え

1

35 E5315-723-000 YJ BELT

ＹＪベルト

1

36 400-48909 YJ TENSION BASE

ＹＪテンションベース

1

37 E5313-723-000 Y BELT

Ｙベルト

1

38 E5314-723-000 Y BELT CONNECTOR

Ｙベルトコネクタ

1

39 E1317-726-000 Y BELT PRESSER

Ｙベルト押え

1

40 SM-4041201-SC SCREW M4 L=12

なべ小ねじＭ４Ｌ＝１２

4

41 400-48915 Y BASE ANGLE

Ｙベースアングル

1

42 SL-6040842-TN SCREW M4 L=8

座金付き六角穴ボルト

8

43 HD-0017000-00 PHOTO SENSOR

フォトインタラプタ

1

44 HD-0017100-00 PHOTO SENSOR

フォトインタラプタ

4

45 SL-6040842-TN SCREW M4 L=8

座金付き六角穴ボルト

2

46 SL-6040892-TN BOLT

座金付き六角穴ボルト

2

47 SL-6031042-TN SCREW

座金付き六角穴ボルト

4

48 SM-1030601-SC SCREW M3 L=6

皿ねじＭ３Ｘ０．５Ｌ＝６

2

49 SL-6030692-TN BOLT

座金付き六角穴ボルト

2

50 SL-6040892-TN BOLT

座金付き六角穴ボルト

2

51 SM-6030802-TN SCREW

六角穴ボルト

8

52 400-48778 Y RAIL B

ＹレールＢ

1

53 E1314-726-000 YJ LINK BLOCK

ＹＪリンクブロック

1

54 SM-6030402-TN BOLT M3X4

六角穴付きボルト

4

55 SL-6030842-TN SCREW M3 L=8

座金付き六角穴ボルト

4

56 SM-4041001-SC SCREW M4X0.7 L=10

なべ小ねじＭ４Ｘ０．７Ｌ＝１０

2

57 400-48779 Y RAIL A

ＹレールＡ

1

58 SM-6040802-TN SCREW

六角穴ボルトＭ４Ｘ０．７Ｌ＝８

8

59 SL-6031042-TN SCREW

座金付き六角穴ボルト

4

60 SL-4030691-SC SCREW M3X6

なべ小ねじセムスＭ３Ｘ０．５Ｌ＝６

2

61 SM-4041001-SC SCREW M4X0.7 L=10

なべ小ねじＭ４Ｘ０．７Ｌ＝１０

2

62 SL-4030691-SC SCREW M3X6

なべ小ねじセムスＭ３Ｘ０．５Ｌ＝６

2

63 SL-6040842-TN SCREW M4 L=8

座金付き六角穴ボルト

4

64 400-52110 J BELT TENSIONER

Ｊベルトテンショナ

1

65 E2017-750-000 T PULLEY

Ｔプーリ

1

66 SB-1060009-00 BEARING

ベアリング

2

67 RE-0500000-K0 E-RING

Ｅ形止め輪５

1

68 SL-6051092-TN BOLT

座金付き六角穴ボルト

1

69 SM-6051002-TN BOLT

六角穴ボルト

1

70 WS-0510002-KN SPRING WASHER

ばね座金５．１Ｘ９．２Ｘ１．３

1

71 WP-0561616-SC WASHER 5.6X16X1.6

平座金５．６Ｘ１６Ｘ１．６

1

72 E2016-750-000 T PULLEY SHAFT

Ｔプーリシャフト

1

73 E1328-726-000 Y SENSOR BRACKET

ＹセンサＢＲ

1

74 HD-0017000-00 PHOTO SENSOR

フォトインタラプタ

1

75 HD-0017100-00 PHOTO SENSOR

フォトインタラプタ

1

76 PJ-3050405-02 T-UNION

両口チ−ズユニオン

2

77

#01

401-37009 YJ_BELT_CONN_BR

ＹＪ＿ベルトコネクタブラケット

1

78 400-48711 Y BASE

Ｙベース

1

79

#01

401-37003 Y_BASE

Ｙベース

1

80

#02

401-33353 Y BASE

Ｙベース

1

81

#01

401-37014 Y_RAIL_B

ＹレールＢ

1

82

#01

401-37008 YJ_LINK_BLOCK

ＹＪリンクブロック

1

83 SL-4031081-SC SCREW M3 X 10

なべねじセムスＭ３Ｌ＝１０

8

84 SL-4030691-SC SCREW M3X6

なべ小ねじセムスＭ３Ｘ０．５Ｌ＝６

4

85

#01

401-37013 Y_RAIL_A

ＹレールＡ

1

86 SV-4031006-SR SCREW M3 L=10

座付きタッピンねじ

8

87 400-48914 Y JOINT BR

ＹジョイントＢＲ

2

88 E5319-723-000 TRAY BASE GUIDE RAIL

トレイベースガイドレール

2

89 HD-0009000-00 PHOTO SENSOR

フォトセンサ

2

90 SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

6

91 400-49597 CMPNT SENSOR R ASM

ＣＭＰＮＴセンサＲ組

2

92 400-49599 CMPNT SENSOR L ASM

ＣＭＰＮＴセンサＬ組

2

93 SL-4030691-SC SCREW M3X6

なべ小ねじセムスＭ３Ｘ０．５Ｌ＝６

11

94 E5317-723-000 Y TABLE L

ＹテーブルＬ

1

95 400-48977 CHEACK SENS BRA

チェックセンサＢＲＡ

4

96 400-48975 CHEACK SENS BRL

チェックセンサＢＲＬ

1

97 400-48976 CHEACK SENS BRR

チェックセンサＢＲＲ

1

98 SL-4030881-SC SCREW M3 L=8

座金付きなべ小ねじＭ３Ｌ＝８

4

99 E1324-726-000 Y TABLE STUD

Ｙテーブルスタッド

11

100

#01

401-38168 Y_TABLE_L

ＹテーブルＬ

1

101

#01

401-41845 CMPNT SENSOR R ASM(SNI)

ＣＭＰＮＴセンサＲ組（ＳＮＩ）

1

102

#02

401-33380 Y TABLE L

ＹテーブルＬ

1

103

#01

SV-4031006-SR SCREW M3 L=10

座付きタッピンねじ

16

104

#01

401-38171 CHECK_SENS_BR_L

チェックセンサブラケットＬ

1

105

#01

401-38170 CHECK_SENS_BR_R

チェックセンサブラケットＲ

1

106

#01

SL-6040892-TN BOLT

座金付き六角穴ボルト

4

107

#01

SL-4030681-SC SCREW M3 L=6

座金付きなべ小ねじＭ３Ｌ＝６

20

108 SL-4030681-SC SCREW M3 L=6

座金付きなべ小ねじＭ３Ｌ＝６

8

109

#01

SL-4031081-SC SCREW M3 X 10

なべねじセムスＭ３Ｌ＝１０

20

110

#01

401-37839 CMPNT 65.5 SENSOR ASM

ＣＭＰＮＴ６５．５センサ組

1

111

#01

401-37840 CMPNT 37.5R SENSOR ASM

ＣＭＰＮＴ３７．５Ｒセンサ組

1

112

#01

401-37841 CMPNT 51.5R SENSOR ASM

ＣＭＰＮＴ５１．５Ｒセンサ組

1

113

#01

400-48977 CHEACK SENS BRA

チェックセンサＢＲＡ

10

114

#01

401-38169 TRAY_BASE_GUIDE_RAIL

トレイベースガイドレール

2

115

#01

401-41846 CMPNT SENSOR L ASM(SNI)

ＣＭＰＮＴセンサＬ組（ＳＮＩ）

1

116

#01

SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

8

117 400-49265 Y TABLE R

ＹテーブルＲ

1

118

#01

401-38167 Y_TABLE_R

ＹテーブルＲ

1

119

#02

401-33354 Y TABLE R

ＹテーブルＲ

1

120

#02

401-33378 Y JOINT BR

ＹジョイントＢＲ

2

121

#02

401-38480 CHECK SENS BR L

チェックセンサＢＲＬ

1

122

#02

401-38481 CHECK SENS BR R

チェックセンサＢＲＲ

1

123

#02

401-33355 FRONT COVER

フロントカバー

1

124

#02

SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

3

- 17 -

9. TRAY UNIT & APPEND PARTS COMPONENTS

トレイユニット・添付品関係

15 19

4

5

6

7

8

9

8

9

10

11

12

13

14

10

16

17

1

3

23

24

39

40

35

62

63

38

61

40

35

39

23

24

36

25

26

27

30

31

29

28

37

32

33

64

65

43

44

53

54

55

56

55

56

58

57

46

59

60

57

46

59

60

45

58

47

48

49

50

51

52

45

34

73

74

66

68

69

67

70

71

72

41

42

21

22

18

12

13

18

20

75

76
