12 9 維修保養 9.1 更換上圓刀 當磨損、損壞或材料更換時必須立即更換上圓刀。 針對切割 FR4-印刷電路板 必須使用 cab 料號 8930509.001 上圓刀。 切割 鋁基板 請使用 cab 料號 8936895.001 上圓刀。 可能對手部造成傷害！ 當更換刀片時請穿戴防護手套。 危險! 刀片運轉時有被割傷的危險! 在開始更換刀片作業前請先將分板機關機並拔掉電源插頭! 1 2 3 4 8 7 12 11 10 9 5 …
11
8 操作
如果將分板機關閉後再重新開機會停留在關機前使用的模式。
啟動分板機上的電源開關 (1) 。LED燈 not ready 會開始閃燈。
1

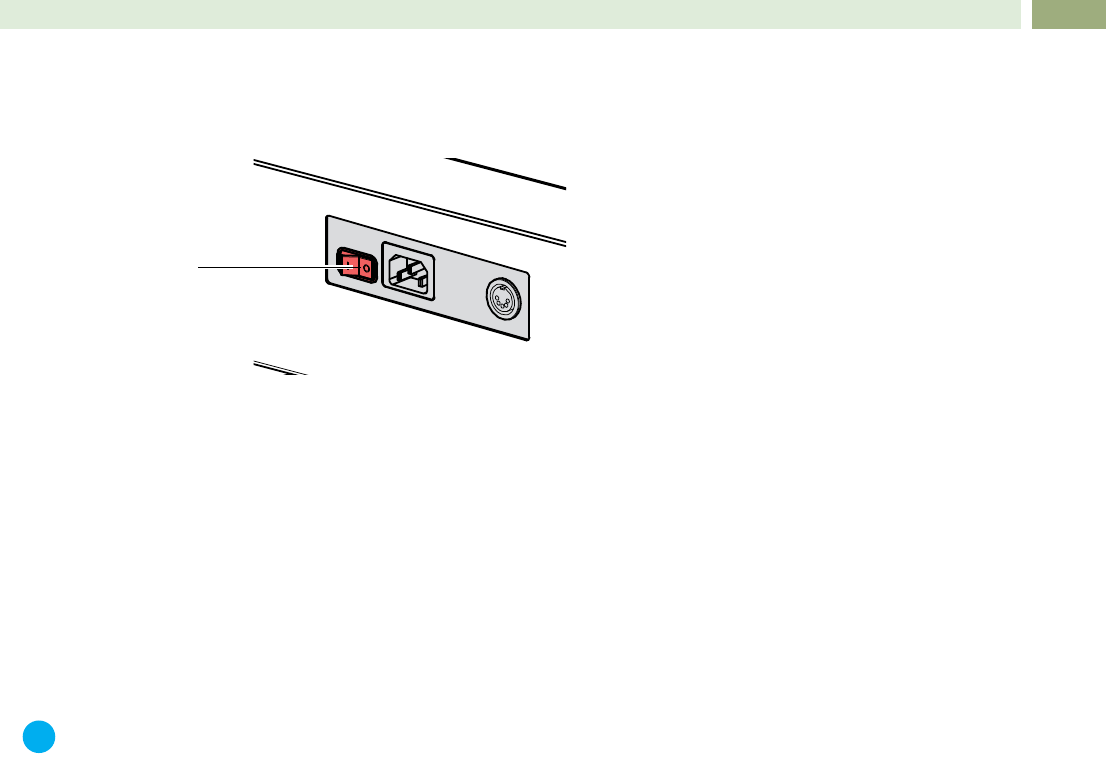

圖 7 電源開關
1. 請按 home 鍵。
2. 請踩下腳踏開關不放。
- 機器將啟動至起始位置或由鄰近起始位置啟動並回到起始位置。
- 同步刀片。
3. 請鬆開腳踏開關待機、LED燈 not ready 不閃燈。
4. 選擇模式。開機後將會自動選擇最後一次使用的模式。第一次開機時會自動選擇模式 1。
5. 請放入印刷電路板。
6. 請踩下腳踏開關來啟動模式。在模式進行之中腳踏開關必須一直踩著不放。
7. 在模式進行結束後請放開腳踏開關。
i
提示!
奇數切為進行下一模式會重新回到起始位置。
重置切割長度顯示。
請按著 DEL 鍵 3 秒不放。
LED燈 mileage 會開始閃燈。
在接下的 3 秒內請再按著 DEL 鍵不放來將切割長度顯示歸零。
12
9 維修保養
9.1 更換上圓刀
當磨損、損壞或材料更換時必須立即更換上圓刀。
針對切割FR4-印刷電路板必須使用 cab 料號 8930509.001 上圓刀。
切割鋁基板請使用 cab 料號 8936895.001 上圓刀。
可能對手部造成傷害！
當更換刀片時請穿戴防護手套。
危險!
刀片運轉時有被割傷的危險!
在開始更換刀片作業前請先將分板機關機並拔掉電源插頭!
1
2 3 4
87
1211109
5
8b
8a
6
6

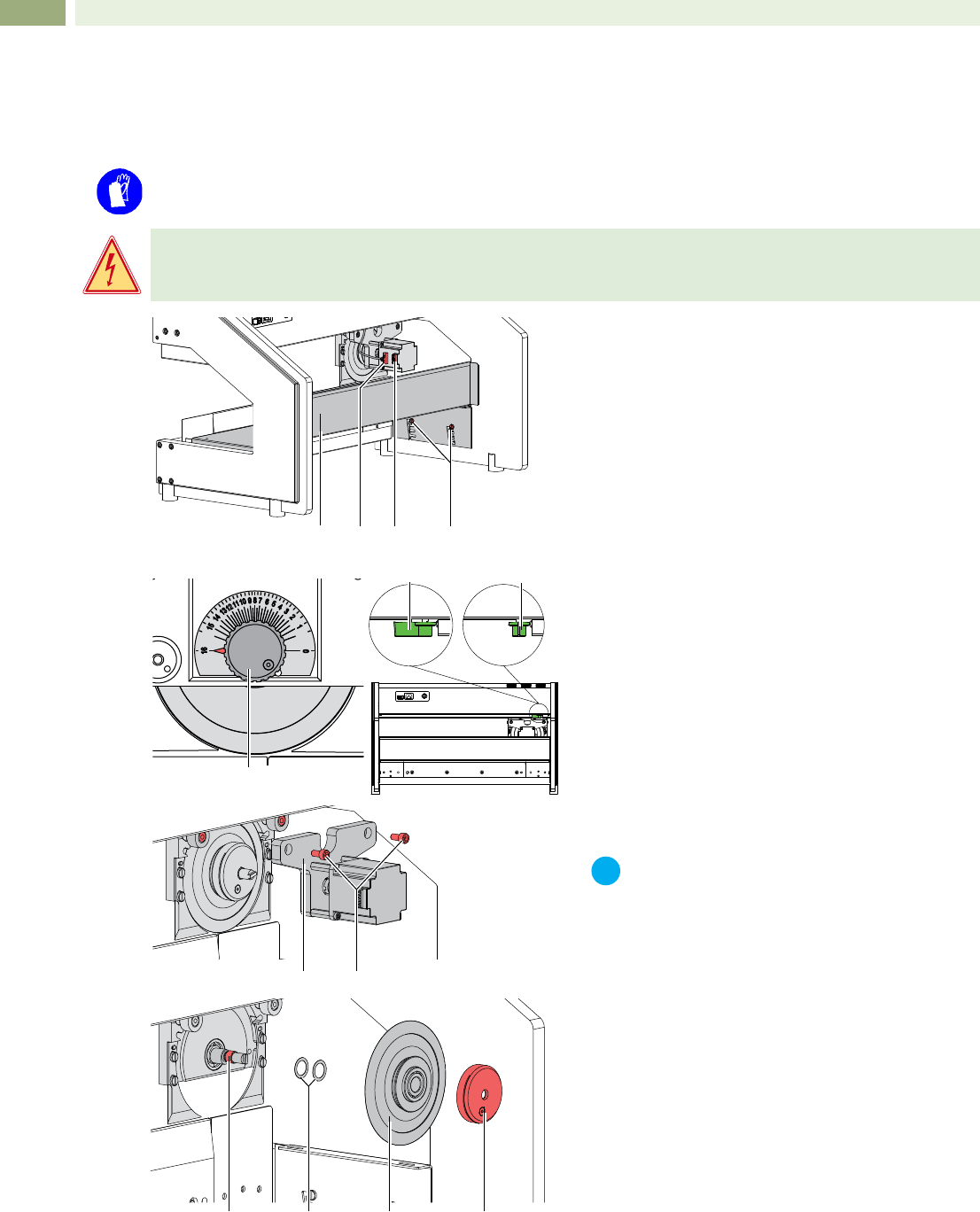

圖 8 更換上圓刀
1. 關機後請切斷電源，將插頭 (2) 由馬達上的插座
(3) 中拔出。
2. 請將上圓刀驅動裝置推到正面左側直到停止。如上方
插圖所示。
3. 請將調整旋鈕 (5) 轉至數值 16 - 將上圓刀調到最
高。
4. 請將撥杆 (6) 轉到位置 a 。
5. 鬆開螺絲 (4) 並將板子 (1) 推向後方並由往上拉
出。
6. 鬆開螺絲 (8) 。
7. 請取出掛載馬達(7) 的上圓刀驅動裝置。
8. 固定調整旋鈕 (5)並鬆開固定螺母 (12)。
9. 請取出上圓刀 (11) 。此時墊圈 (10) 有可能附著在
刀片上。
鬆開上圓刀墊圈 (10)並掛回轉軸 (9) 上。
10. 請將新的上圓刀 (11) 掛回轉軸 (9)。
11. 固定調整旋鈕 (5) 並鎖緊固定螺母 (12)。
12. 再次將調整旋鈕 (5) 轉至數值 16。
13. 安裝掛載馬達 (7) 的上圓刀驅動裝置並鎖上螺絲
(8)。
14. 請將撥杆 (6) 轉到位置 b 來結合上圓刀和馬達。
15. 勾住板子 (1) 並鎖上螺絲 (4)。
16. 請將插頭 (2) 插到馬達上的插座 (3)。
i
提示!
在安裝前調整上圓刀停止位置。 請見章節
9.2。
13
9 維修保養
9.2 調整上圓刀停止位置
i
提示!
上圓刀的停止位置在出貨時就已經調整了。
經過長期使用、溫度大幅改變或更換刀片都必須重新調整停止位置。
3 5 6
1 2
4
74
8b
8a

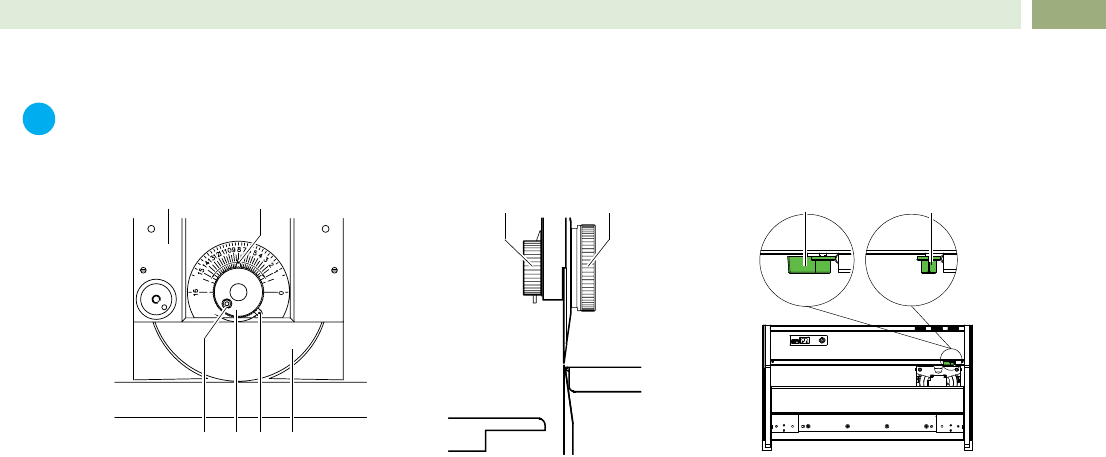

圖 9 調整上圓刀停止位置
1. 請將撥杆 (8) 轉到位置 a 。並將馬達從上圓刀驅動裝置 (1) 取出。
2. 將上圓刀驅動裝置 (1) 推向下直刀約中間位置。
3. 請逆時針調整旋鈕 (4) 直到指針 (2) 指向數值 "16"。
4. 鬆開螺絲 (3)。
5. 請順時針轉動旋鈕 (4) 直到上圓刀和下直刀停留在相距約 0,03 mm 的距離。這裡請使用測厚儀來測量距離。
6. 請順時針調整撥桿 (5) 到底並鎖緊螺絲。
使用此調整可鎖定上圓刀向下的停止位置並排除刀片因不慎而錯開。
7. 在調整完畢之後請將撥桿 (8) 轉到位置 b 並再次結合上圓刀和馬達。
