2 技術資訊
技術資訊 4S/450 4S/600
切割方式 零件面：
焊錫面：
圓刀
直刀
操作方式 馬達驅動優化
切割速度 300/500 mm/s 可切換
材質 FR4 玻璃布基板、鋁基板
零件高度 零件面/焊錫面 最大值 34 mm
切割長度 無段 F 最大可達 450 mm 最大可達 600 mm
長度 D 702 mm 852 mm
存放台深度 200 mm
操作面板功能
Home (開啟) 要求回到起始位置、停止
Speed (切割速度) H (高速): 500 mm/s.
L (低速): 300 mm/s.
Program 9
Step (切割階段) 1 – 5
Distance (刀片距離) 0,9 mm 至 0,05 mm
開關按鍵鈕 模式選擇解鎖
Mileage
(公里計數器 平均表現)
最長達 99.99 km
DEL 公里計數器歸零
電源開關 開/關
腳踏開關 開始分板程序
安全開關 緊急停止
工作電壓 100–240 V~ 50/60 Hz
發射聲壓級 LpA < 70 dB (A)
溫度/濕度 未凝結狀態 操作過程 +10–35°C / 10–85%
封存狀態 +20–50°C / 20–80%
運輸途中 -25–50°C / 20–80%
重量 38 kg 46 kg
高度/深度 434x425 mm
寬度 702 mm 852 mm
安規驗證 CE, FCC class A
尺寸 固定轉盤最大零件高度
切割後PCB板外圍會突出 標準 0.2 mm
30˚
0,8 - 3,2
max. 0,8
min. 0,2
5
FR4
30˚
0,8 -1,5
max. 0,3
min. 0,2
5
Alu
固定轉盤可能經過一次的切割而造成損壞。
PCB板上若有突出的零件則必須挖空直刀。
更多資訊請洽詢cab。
表格 2 技術資料
27 21,5
3434
400...4
0
10˚
10˚
7

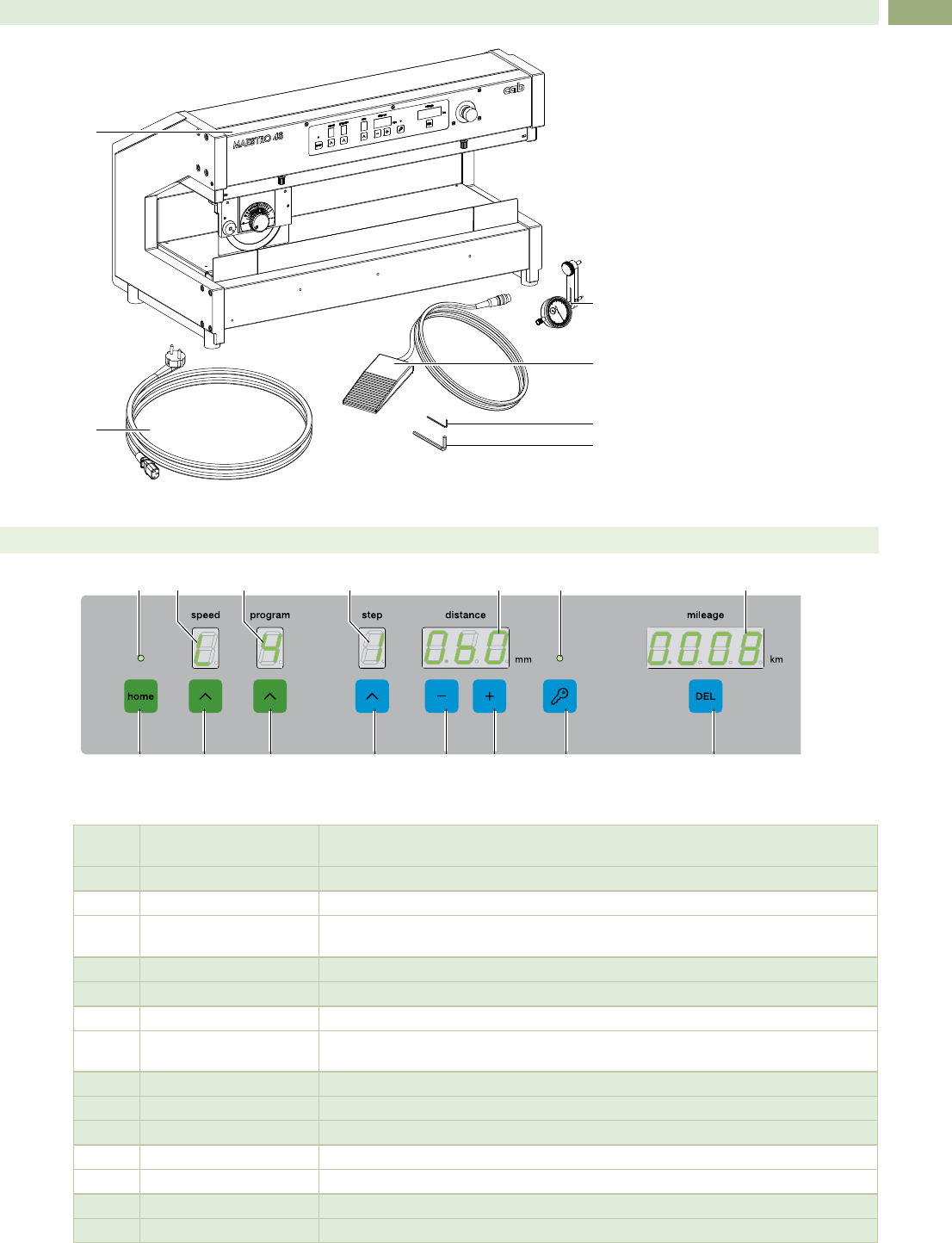

3 出貨內容
5
6
4
2
1
3
1 Maestro 4S/300 (600)
2 電源線
3 刀片校準器
4 腳踏開關
5 內六角板手
DIN911 2mm
6 內六角板手
DIN911 5mm
7 相關文件
圖 2 出貨內容
4 操作面板
Gelb Pantone 123C, Grün RAL 6018, Blau Pantone 7461, Grau Pantone 422C, Beschriftung, Fenster- und LED-Umrandung Schwarz, Fenster- und LED-Fond Filtergrau. 29.10.2013 Lortz
1 3 5 7 9 10 12 14
1513118642
圖 3 操作面板
1
按鍵 home
- 開機後同步
- 解除在操作過程中產生的錯誤
2
LED not ready
錯誤產生時或刀片同步錯誤時閃燈
3
按鍵 speed
選擇切割速度
4
顯示 speed
顯示所選切割速度; L (低速) 及 H (高速)
5
按鍵 program
模式選擇
6
顯示 program
顯示所選模式
7
按鍵 step
由模式中選擇PCB板切割的階段
8
顯示 step
- 顯示當前操作中所進行的階段
- 顯示模式中所選的階段
9
按鍵 distance -
減少上下刀片間的距離
10
按鍵 distance +
增加上下刀片間的距離
11
顯示 distance
顯示上下刀片間的距離
12
按鍵 key
開啟程式編寫模式
13
LED key
在程式編寫模式下閃燈
14
按鍵 DEL
顯示重置 mileage
15
顯示 mileage
由零位起始的所有階段切割總長 (長度:0-99.99)
表格 3 操作面板諸元
8
!
注意!
濕氣及霧氣會造成設備損害。
分板機只能在乾燥及防潑水的地點下安裝。
i
提示!
在第一次使用前刀片必須使用軟布拭去油汙。
4
5
7
3
2
1
6
圖 4 連接埠
請注意水平位置。為了穩定作業請旋轉調整腳座。
將腳踏開關 (7) 的連接纜線圓形插頭 (5) 插入5 pin 的插槽中並旋緊。
連接接地線到接地按鈕 (6) 。
請檢查電源開關 (1) 是否關閉。並將電源插頭 (4) 插入電源輸入模塊 (2) 。
5 安裝
