9 i 提示! 本設備能分段精密切割印刷電路板。意即，上下刀片間距離越多段逐步縮減，對PCB板上的材質和裝配元件的切割過程 越精密、越和緩。 6.1 啟動和同步刀片 1. 請開啟設備上的電源開關 (1) 。LED 燈 not ready 會開始閃燈。 i 提示! 若本設備已連接電源線並開啟了電源開關卻無作用請確認緊急開關並透過轉動解鎖。 1 圖 5 電源開關 2. 請按 home 鍵. 3. 請踩下腳踏開關不放。 - 機器將啟動至起始位…
8
!
注意!
濕氣及霧氣會造成設備損害。
分板機只能在乾燥及防潑水的地點下安裝。
i
提示!
在第一次使用前刀片必須使用軟布拭去油汙。
4
5
7
3
2
1
6

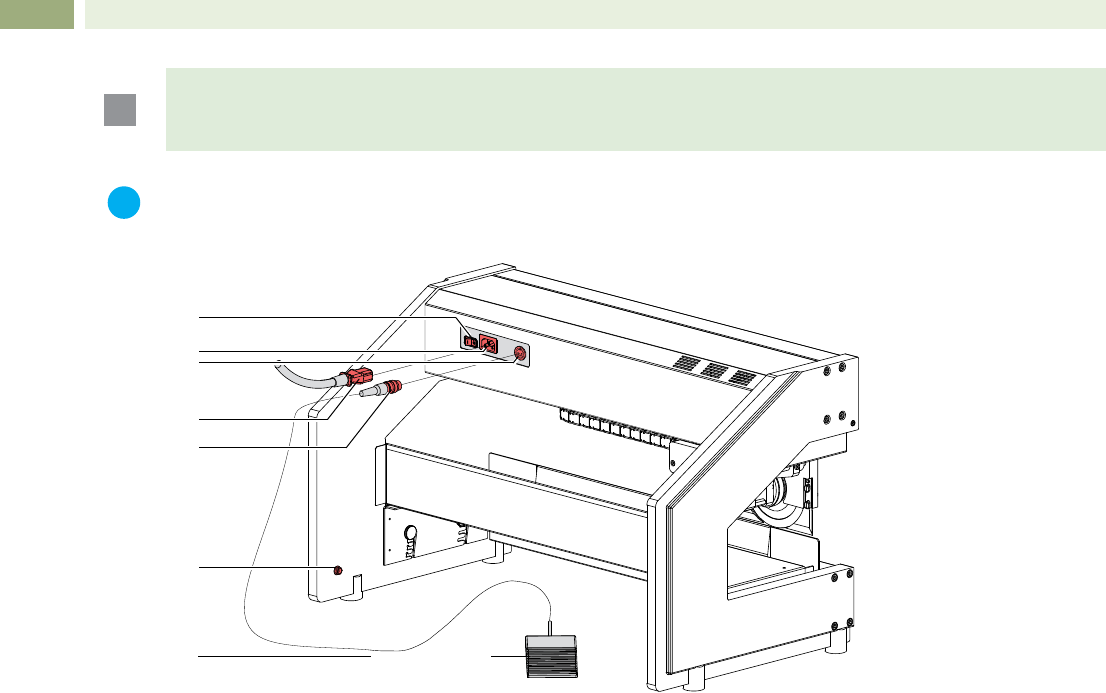

圖 4 連接埠
請注意水平位置。為了穩定作業請旋轉調整腳座。
將腳踏開關 (7) 的連接纜線圓形插頭 (5) 插入5 pin 的插槽中並旋緊。
連接接地線到接地按鈕 (6) 。
請檢查電源開關 (1) 是否關閉。並將電源插頭 (4) 插入電源輸入模塊 (2) 。
5 安裝
9
i
提示!
本設備能分段精密切割印刷電路板。意即，上下刀片間距離越多段逐步縮減，對PCB板上的材質和裝配元件的切割過程
越精密、越和緩。
6.1 啟動和同步刀片
1. 請開啟設備上的電源開關 (1) 。LED 燈 not ready 會開始閃燈。
i
提示!
若本設備已連接電源線並開啟了電源開關卻無作用請確認緊急開關並透過轉動解鎖。
1
圖 5 電源開關
2. 請按 home 鍵.
3. 請踩下腳踏開關不放。
- 機器將啟動至起始位置或由鄰近起始位置啟動並回到起始位置。
- 同步刀片。
4. 請鬆開腳踏開關待機、LED 燈 not ready 不閃燈。
本設備提供9種模式供設定
第一次開機後會自動讀取模式 1。
工廠設定：
切割板材可分成3個階段來逐步增加切割深度，意即逐步減少刀片距離。
第 1 階段 = 刀片距離: 0.9 mm
第 2 階段 = 刀片距離: 0.3 mm
第 3 階段 = 刀片距離: 0 mm
6.2 模式編寫
1. 請長按 program 鍵約3秒不放。
程式選擇顯示閃燈。
2. 使用 program 鍵來選擇想要的模式。
3. 請同時長按 key 鍵和 program 鍵3秒不放直到 LED 燈 key 開始閃燈。
4. 使用 step 鍵來選擇第一切割階段。
5. 使用 distance - 鍵和 distance + 鍵來調整此切割階段的刀片距離。
- 最大距離 = 0.9 mm
每一調整間距為 = 0.05 mm
- 最小距離 = 0 mm
6. 請選擇下一切割階段。
7. 調整刀片距離
- 選擇刀片距離小於先前距離和大於0 mm ，請回到第 5 點。
- 刀片距離 = 0 mm 或者和先前的切割階段為相同的數值時請按 step 鍵;
結束模式編寫。LED 燈 key 將不會再閃燈。
若模式編寫最後輸入兩個相同的刀片距離值 (> 0 mm)，最後一道切割也會維持此同樣的距離值。意即最後一道切
割不切。
最多可達 5 道切割階段。
6 開機和模式編寫
10
7 調整切割長度
i
提示!
已設定的切割長度可依印刷電路板來調整，否則切割長度 (mileage / 切割總長) 會顯示不正確的數值。
D切割長度的顯示總長 (mileage / 切割總長) 由0.000-99.99 (km)， 99.99 (km)之後會覆寫並歸零。
切割長度
a
b
3
3
22
圖 6 切割長度
1. 當設定切割長度時請鬆開固定螺絲 (1 和 2) 到最底。
i
提示!
只需鬆開固定螺絲 (1 和 2)來移動感應器！不要完全將固定螺絲拔出！
2. 請踩下腳踏開關並讓模式運作一次。
上圓刀驅動裝置現在停留在終止位置並和下直刀分離。
3. 將印刷電路板置於下直刀上的兩顆固定螺絲中間。
4. 將固定螺絲 (1 和 2)移向印刷電路板的外緣並鎖緊螺絲。
i
提示!
固定螺絲 (1 和 2)間的距離最短為20 mm。若小於20 mm感應器將無法偵測，上圓刀將完全切過下直刀總長！
5. 請踩下腳踏開關並讓模式運作一次。
6. 上圓刀驅動裝置現在停留在設定好的起始位置（第一切）。
7. 將印刷電路板置於下直刀設定好的切割區域上（由 a 至 b）並推向上圓刀驅動裝置 下(3) 的刀片中間點距離約10
mm 。
8. 透過試切來檢查設定，必要時進行調整。
6 安裝和模式編寫
6.3 模式切換
在模式 1 至 9 中間切換
請長按 program 鍵超過3秒不放。
模式選擇顯示閃燈。
請按 program 鍵來選擇想要的模式
沒有長按 program 鍵3秒，模式選擇顯示將結束閃燈並選擇新模式。
