目錄
1 導論 ......................................................................................4
1.1 警語 ......................................................................................4
1.2 使用守則 ..................................................................................4
1.3 安全指示 ..................................................................................4
1.4 安全標示 ..................................................................................5
1.5 環境保護 ..................................................................................5
2 技術資訊 ..................................................................................6
3 出貨內容 ..................................................................................7
4 操作面板 ..................................................................................7
5 安裝 ......................................................................................8
6 開機和模式編寫 ............................................................................9
6.1 啟動和同步刀片 ............................................................................9
6.2 模式編寫 ..................................................................................9
6.3 模式切換 .................................................................................10
7 調整切割長度 .............................................................................10
8 操作 .....................................................................................11
9 維修保養 .................................................................................12
9.1 更換上圓刀 ..............................................................................12
9.2 調整上圓刀停止位置 .......................................................................13
9.3 監測刀片位置 .............................................................................14
10 錯誤 .....................................................................................14
11 歐盟符合性聲明 ...........................................................................15
4
1.1 警語
此份文件中重要資訊和警語用以下的圖示表達：
危險!
請注意對健康或生命有特別、極大、立即、切身的危險。
!
警告!
警告此一危險狀況會造成身體傷害或財物損害。
!
注意!
請注意可能造成物品毀損或品質減損。
i
提示!
能簡化工作流程的建議或重要工作步驟的提示。
環保!
針對環境保護的建議
說明
參照章節、位置、圖片號碼或文件
選配 (零件、配件、選購配備).
1.2 使用守則
• 本設備是奠基於現有技術和根據已認證的安全規範所製造生產。然而仍可能在使用過程中對使用者、第三方身體生
命造成危險或產生設備上使用的困難和其他財物的損害。
• 本設備只能依照操作手冊的規定下並具備安全和危機意識才能在技術上完美順暢地使用。
• 本設備僅能用於切割有刻痕的印刷電路板（PCB）並不適用於其他用途。製造商/經銷商將不擔保因誤用而導致的損
害；若有風險請自負。
• 用於原始用途時也請參照操作手冊的指示以及製造商給定的保養建議/規範。
i
提示!
所有最新文件請至cab官網下載。
1.3 安全指示
• 本設備適用電源為115V或230V的電壓並只能連接在配有接地線的插座上。
• 負載電力時具有危險性。必須透過設備機架上的按鈕完成接地措施。
• 本設備只能與具有低電壓保護功能的設備連接。
• 在連接或切斷前請先關閉所有連接中的設備。
• 分板機進行作業時請穿戴防護手套。
• 當分板機運作時請確保裝飾品、寬鬆衣物、毛髮和其他物品遠離刀片區域。
• 當危險情況發生時請按下紅色緊急按鈕。紅色緊急按鈕位於分板機的正面的操作面板中，按下後會緊急中斷分板機
的電源供應。
• 本設備僅能於乾燥的環境下操作並嚴禁暴露在濕氣（水花、霧氣等等）之中。
• 本設備不可在易燃環境中操作。
• 本設備不可在高壓電線旁操作。
• 只能遵照操作手冊所述的措施來作業。
更多其他的作業只能由經cab訓練的技師或cab技術人員進行操作。
• 對電子模塊和軟體不正確的干預會導致故障。
• 其他不正確的作業或更改原廠設計都會危及操作上的安全。
1 導論
5
• 必須在合格的工作間中操作，且工作人員必須具備專業知識和工具來地完成所需工作。
• 設備上具有各種不同的警示貼紙，來提醒您注意操作時的危險。
請不要撕掉任何警示貼紙，否則您或其他操作人員將難以注意到可能導致的危險。
危險!
電壓可能對生命和身體造成危險。
請不要打開設備機殼。

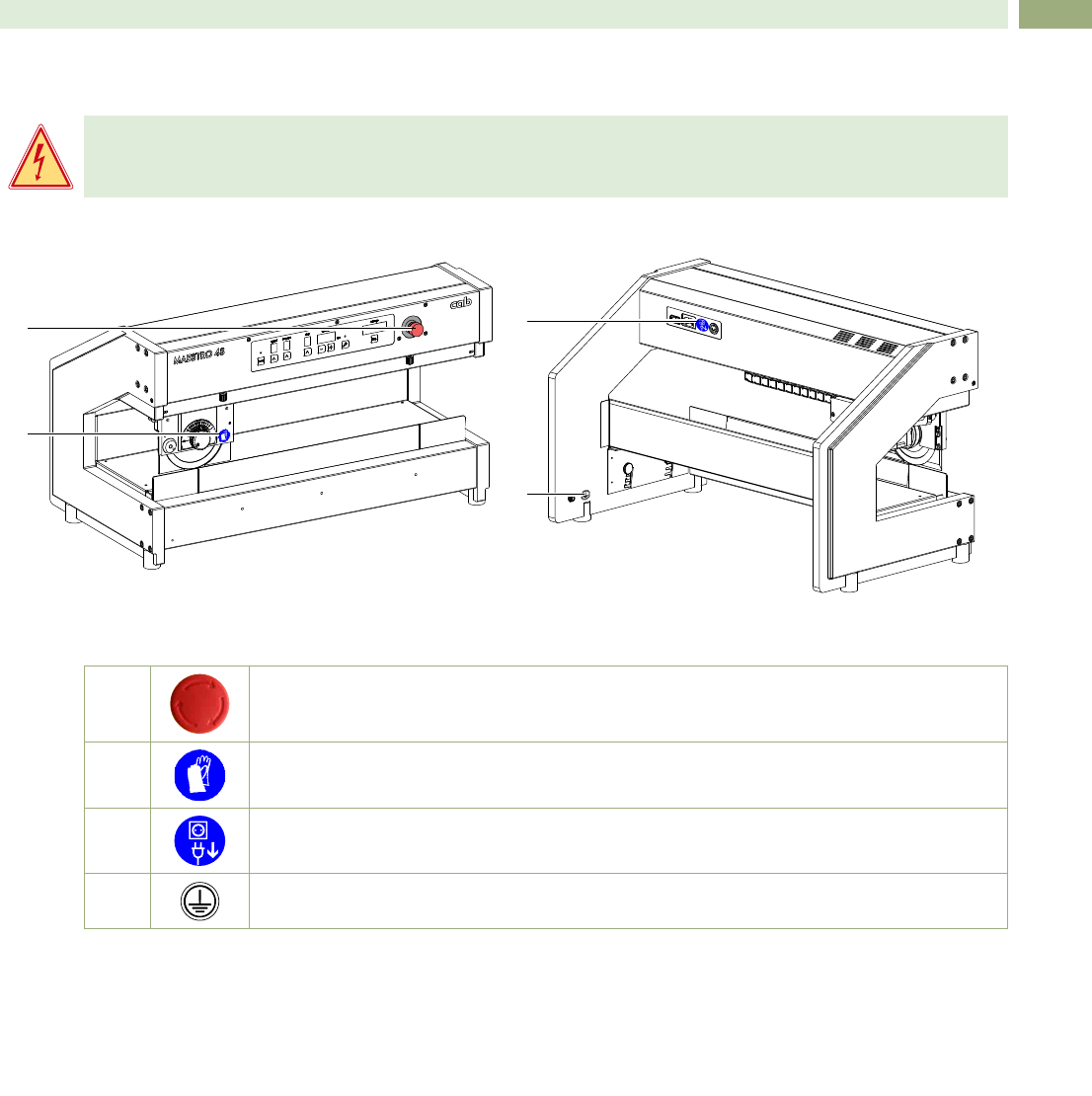

1.4 安全標示
4
3
2
1
圖 1 安全標示
1
緊急關閉按鈕
在危急時刻按下！
2
可能對手部造成傷害！
當切割PCB時請穿戴防護手套。
3
不正常斷電可能對電子元件造成損害！
在安裝或移除譬如輸送帶等外部連結前請先切斷PCB分板機電源。
4
連接電源時有危險！
透過按鍵將設備接地。
表格 1 安全標示
1.5 環境保護
老舊設備仍具有高價值可回收材料，這些材料應回收利用。
請和其他廢棄物分開處理。
PCB分板機採模塊化設計可毫無問題地分解各部零部件。
回收部分零部件。
