13 9 維修保養 9.2 調整上圓刀停止位置 i 提示! 上圓刀的停止位置在出貨時就已經調整了。 經過長期使用、溫度大幅改變或更換刀片都必須重新調整停止位置。 3 5 6 1 2 4 7 4 8b 8a 圖 9 調整上圓刀停止位置 1. 請將撥杆 (8) 轉到位置 a 。並將馬達從上圓刀驅動裝置 (1) 取出。 2. 將上圓刀驅動裝置 (1) 推向下直刀約中間位置。 3. 請逆時針調整旋鈕 (4) 直到指針 (2) 指向數值 &q…
12
9 維修保養
9.1 更換上圓刀
當磨損、損壞或材料更換時必須立即更換上圓刀。
針對切割FR4-印刷電路板必須使用 cab 料號 8930509.001 上圓刀。
切割鋁基板請使用 cab 料號 8936895.001 上圓刀。
可能對手部造成傷害！
當更換刀片時請穿戴防護手套。
危險!
刀片運轉時有被割傷的危險!
在開始更換刀片作業前請先將分板機關機並拔掉電源插頭!
1
2 3 4
87
1211109
5
8b
8a
6
6
圖 8 更換上圓刀
1. 關機後請切斷電源，將插頭 (2) 由馬達上的插座
(3) 中拔出。
2. 請將上圓刀驅動裝置推到正面左側直到停止。如上方
插圖所示。
3. 請將調整旋鈕 (5) 轉至數值 16 - 將上圓刀調到最
高。
4. 請將撥杆 (6) 轉到位置 a 。
5. 鬆開螺絲 (4) 並將板子 (1) 推向後方並由往上拉
出。
6. 鬆開螺絲 (8) 。
7. 請取出掛載馬達(7) 的上圓刀驅動裝置。
8. 固定調整旋鈕 (5)並鬆開固定螺母 (12)。
9. 請取出上圓刀 (11) 。此時墊圈 (10) 有可能附著在
刀片上。
鬆開上圓刀墊圈 (10)並掛回轉軸 (9) 上。
10. 請將新的上圓刀 (11) 掛回轉軸 (9)。
11. 固定調整旋鈕 (5) 並鎖緊固定螺母 (12)。
12. 再次將調整旋鈕 (5) 轉至數值 16。
13. 安裝掛載馬達 (7) 的上圓刀驅動裝置並鎖上螺絲
(8)。
14. 請將撥杆 (6) 轉到位置 b 來結合上圓刀和馬達。
15. 勾住板子 (1) 並鎖上螺絲 (4)。
16. 請將插頭 (2) 插到馬達上的插座 (3)。
i
提示!
在安裝前調整上圓刀停止位置。 請見章節
9.2。
13
9 維修保養
9.2 調整上圓刀停止位置
i
提示!
上圓刀的停止位置在出貨時就已經調整了。
經過長期使用、溫度大幅改變或更換刀片都必須重新調整停止位置。
3 5 6
1 2
4
74
8b
8a
圖 9 調整上圓刀停止位置
1. 請將撥杆 (8) 轉到位置 a 。並將馬達從上圓刀驅動裝置 (1) 取出。
2. 將上圓刀驅動裝置 (1) 推向下直刀約中間位置。
3. 請逆時針調整旋鈕 (4) 直到指針 (2) 指向數值 "16"。
4. 鬆開螺絲 (3)。
5. 請順時針轉動旋鈕 (4) 直到上圓刀和下直刀停留在相距約 0,03 mm 的距離。這裡請使用測厚儀來測量距離。
6. 請順時針調整撥桿 (5) 到底並鎖緊螺絲。
使用此調整可鎖定上圓刀向下的停止位置並排除刀片因不慎而錯開。
7. 在調整完畢之後請將撥桿 (8) 轉到位置 b 並再次結合上圓刀和馬達。
14
9.3 監測刀片位置
i
提示!
安裝設備時、調整設備位置後和更換刀片後建議再一次檢查上下刀片的位置。
針對此一情形可使用 cab 裁刀校準器(cab 料號：8970208)。
1
2
3
4
5
6
7
6
7
4
10
9
0,0 - 0,2
± 0,1
上圓刀 8930509.001
FR4
上圓刀 8936895.001
Al

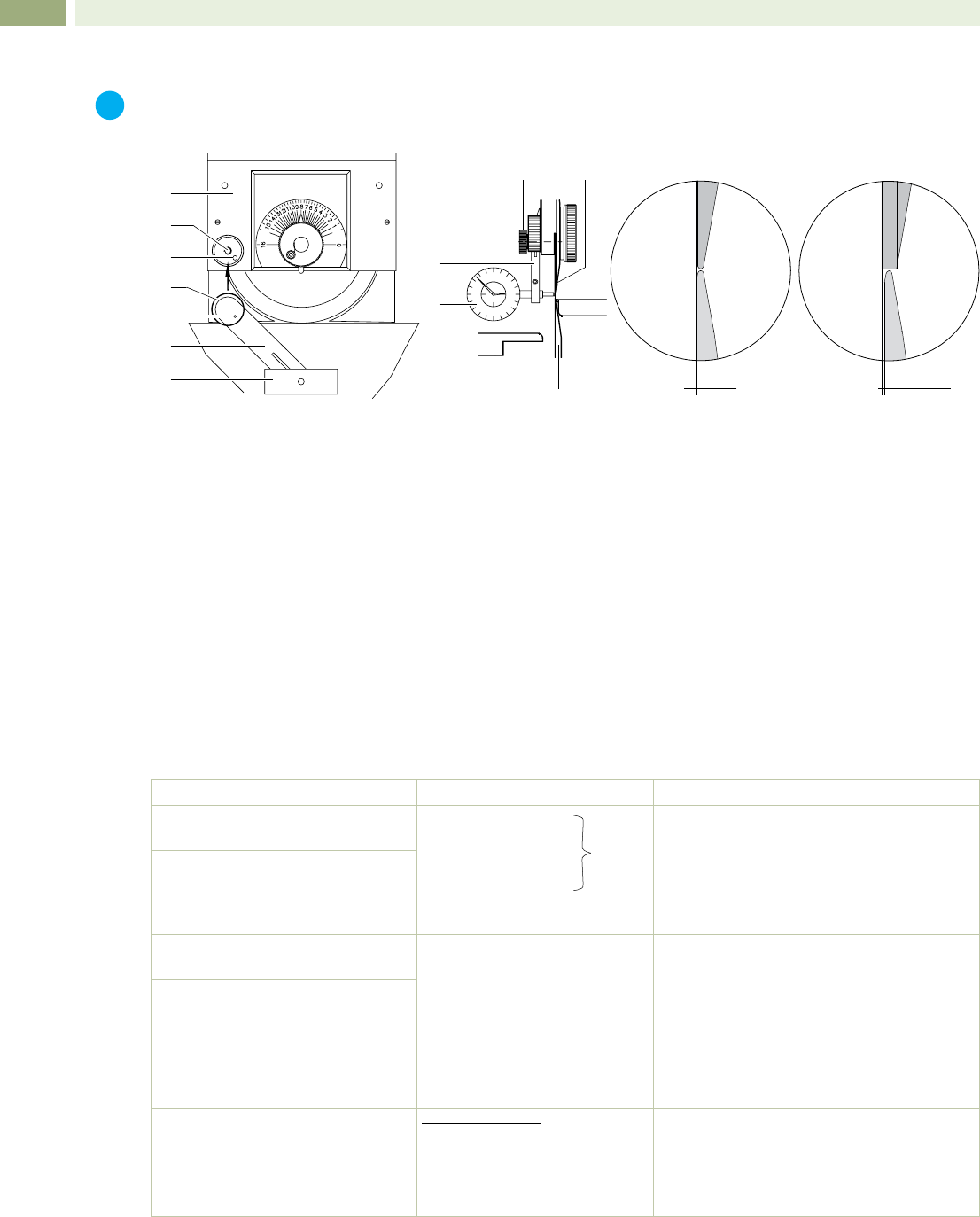

圖 10 監測刀片位置
1. 請將上圓刀驅動裝置 (1) 推向分板機中央。
2. 請使用固定螺絲 (4) 將裁刀校準器固定在上圓刀驅動裝置的螺紋孔上。
此處請注意支桿 (6) 中有一固定栓 (5) ，請將此固定栓插入上圓刀驅動裝置的固定孔 (3) 中。
3. 請往上移動支桿 (6) 直到校準器 (7) 的探針尖端距離上圓刀刀片邊緣 2 mm 為止。 旋轉校準器上 1/100 mm 的刻度區直
到指針指向刻度 "0"。
4. 請往下移動支桿 (6) 直到校準器的探針尖端距離下直刀刀片上部邊緣 2 mm 為止。
根據刀片種類（圖 9 - 右方）當上圓刀驅動裝置經過整個下直刀的長度時所測得的數值與上圓刀測得的數值必須
介於 ± 0.1mm 或 0-0.2 mm 之間。
5. 介於上下刀片所測得的位移若大於（圖 9 - 右方）所給的數值，請使用附贈的墊圈校正或聯絡客服專員/該區經銷
商。
6. 請拆下裁刀校準器。
10 錯誤
錯誤原因 後續影響/訊號 故障排除
當同步刀片時放開腳踏開關
LED燈 not ready
顯示 step
顯示 distance
顯示 cut length
閃燈
關機後重新啟動設備
重新同步刀片
在接通電源時手動將上圓刀驅動裝置
推離起始位置。
上圓刀驅動裝置連同上圓刀在切割
時卡住
LED燈 not ready 閃燈 請按 home 鍵
請踩下腳踏開關不放
a 設備會回到起始位置
請放開腳踏開關
再踩下腳踏開關讓模式重新運行最後一
切。
模式進行過程中放開腳踏開關
模式進行過後沒有順利切割材質
關閉設備 - 重開機並重新同步刀片。
更變模式
- 提高切割次數
- 以較小的階段逐步縮短上下刀片距離
表格 4 操作過程錯誤及處置
