10 Datenaustausch zwischen Vision Teach Station und Produktionslinie Bedienungsanleitung Vision Teach Station 10.2 Messkontexte Ausgabe 05/2015 86 Die Messkontexte der ausgewählten Station werden lokal in ein V erzeichni…
Bedienungsanleitung Vision Teach Station 10 Datenaustausch zwischen Vision Teach Station und Produktionslinie
Ausgabe 05/2015 10.2 Messkontexte
85
10.2.5 Anzeige von Stationsmesskontexten
Ab SIPLACE Vision Teach Station Version 5.0.2 wird versucht, auf die Messkontexte der Bestück-
automaten (der Stationen) zuzugreifen.
Dieser Zugriff wird für alle SIPLACE Pro Server mit SIPLACE Pro 10.1.0.26 (und höher) unter-
stützt.
Die Stationssoftware-Version muss Version 701 und höher sein.

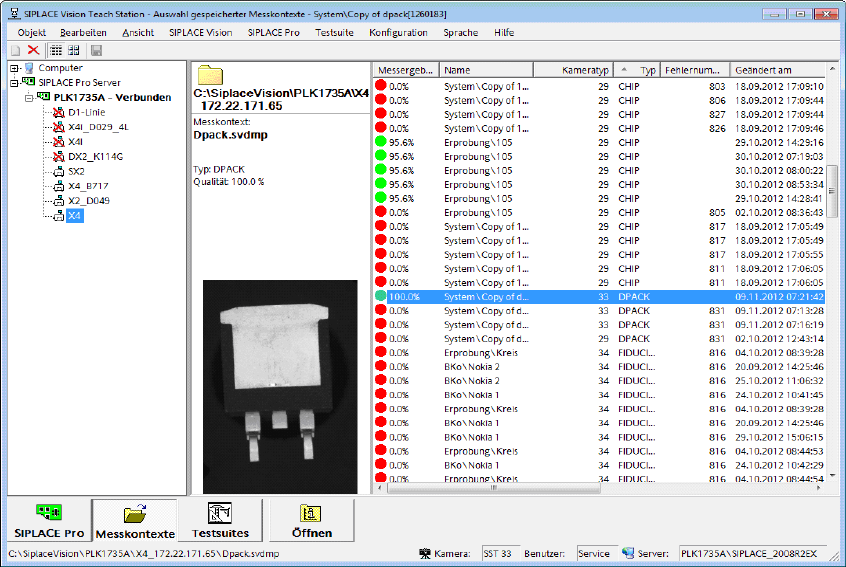

Abb. 10.2 - 1 Messkontexte der Stationsrechner
In der Ansicht "Messkontexte" gibt es in der Strukturansicht den neuen Eintrag "SIPLACE Pro
Server". Unter diesen Eintrag werden alle SIPLACE Pro Server aufgelistet, die im Netz erreichbar
sind oder einmal erreichbar waren.
Unterhalb den SIPLACE Pro Servern werden die jeweiligen Stationen angezeigt.
Wenn keine Online-Verbindung zur Station möglich ist, werden nur die Messkontexte angezeigt,
die lokal auf dem SIPLACE Vision Teach Station-Rechner liegen.
Wenn die Station online ist und es konfiguriert wurde, dass die Stationsmesskontexte automatisch
aktualisiert werden sollen, werden alle Messkontexte kopiert, die seit dem letzten Zugriff auf dem
Stationsrechner neu hinzugekommen sind.
10 Datenaustausch zwischen Vision Teach Station und Produktionslinie Bedienungsanleitung Vision Teach Station
10.2 Messkontexte Ausgabe 05/2015
86
Die Messkontexte der ausgewählten Station werden lokal in ein Verzeichnis kopiert, auch wenn
die Messkontexte auf den Stationsrechnern in unterschiedlichen Verzeichnissen abgelegt sein
können.
Die lokalen Messkontexte der Station können normal editiert, kopiert und gelöscht werden.
10.2.5.1 Lokale Ablage der Stationsmesskontexte
Alle Stationsmesskontexte werden unterhalb eines Wurzelverzeichnisses strukturiert abgelegt.
Voreingestellt ist C:\SIPLACE Vision. Das Wurzelverzeichnis ist konfigurierbar. 10
Unterhalb des Wurzelverzeichnisses werden für jeden SIPLACE Pro Server Verzeichnisse ein-
gerichtet. Unterhalb eines SIPLACE Pro Servers werden Verzeichnisse für jede Station des
SIPLACE Pro Servers angelegt. 10
Unterhalb der Stationsverzeichnisse werden die Stationsmesskontexte abgelegt.
Die Informationen der Verzeichnisse werden beim Starten der SIPLACE Vision Teach Station ge-
laden. Wenn der SIPLACE Pro Server offline ist, können die Stationsmesskontexte trotzdem in
der SIPLACE Vision Teach Station angezeigt werden.
Über das Menü "Konfiguration -> Stationsrechner-Messkontexte..." kann folgender Dialog zur
Konfiguration der lokalen Ablage der Stationsmesskontexte gestartet werden.
Abb. 10.2 - 2 Konfiguration der lokalen Ablage der Stationsmesskontexte
Wenn ein anderes Wurzelverzeichnis gewählt wird, werden alle Informationen und Verzeichnisse
der SIPLACE Pro Server und der Stationsrechner unter das neue Verzeichnis kopiert.
Wenn Messkontexte vorhanden sind, werden diese nach Abfrage ebenfalls kopiert.
Unter "Maximaler Speicherplatz pro Stationsrechner" kann spezifiziert werden, wie viel
Speicherplatz die lokalen Messkontexte einer Station belegen können. Minimal sind 100 MB
erlaubt, Standardwert ist 500 MB.
Bedienungsanleitung Vision Teach Station 10 Datenaustausch zwischen Vision Teach Station und Produktionslinie
Ausgabe 05/2015 10.2 Messkontexte
87
Wenn neue Messkontexte vom Stationsrechner kopiert werden, wird der Speicherplatz geprüft.
Wird der maximal erlaubte Speicherplatz überschritten, wird ein Dialog angezeigt, in dem der An-
wender entscheiden kann, ob die ältesten Messkontexte automatisch gelöscht werden sollen. In
diesem Fall wird der jeweils älteste Messkontext solange gelöscht, bis der belegte Speicherplatz
unterhalb des erlaubten Wertes liegt.
Mit der Einstellung "Messkontexte des ausgewählten Stationsrechners automatisch aktualisieren"
kann aktiviert werden, dass bei einer ausgewählten Station in der Ansicht "Messkontexte" immer
geprüft wird, ob neue Messkontextdateien auf dem Stationsrechner vorliegen. Wenn neue Mess-
kontextdateien vorhanden sind, werden diese automatisch kopiert.
Diese Einstellung sollte deaktiviert werden, wenn nicht gewünscht ist, dass bei jeder neuen Aus-
wahl einer Station in der Ansicht "Messkontexte", die SIPLACE Vision Teach Station sich mit dem
Stationsrechner verbindet, um die Messkontexte zu prüfen.
