3.2.3 DGS
设定
启动环境设定后，点击
[DGS
设定
]
选项，即会显示
DGS
设定画面。
在
DGS
设定选项下，可变更
CAD
旋转设定与文件夹路径设定。
关于文件夹路径
•
PPD
文件夹路径
这是在数据工作编辑器下，生产数据的输出目的地指定了
[
实际生产领域
]
时的输出目的地文件夹。
如果从
LNB
发出了下载生产数据的要求，
PPD
文件夹内的生产数据即会被下载。如果已在设备上
编辑了保存在
PPD
文件夹内的生产数据，那么会反映所变更的内容。
•
图像文件夹路径
指定通过检查头获取到的图像文件夹路径。这个路径将用于检查编辑器。
在
V07.01.00
之后的
DGS
下，启动检查编辑器时可选择检查箱，因此无需设定图像文件夹的路
径。
(
使用说明书
2D
检查编辑器
‘1.3 2D
检查编辑器的启动
’)
1
设定保存在
‘ PPD
文件夹路径
’
、
‘
图像
文件夹路径
’
中的文件夹。
‘PPD
文件夹路径
’
默认指定了
‘C:\PPDFolder\’
。
请事先制作要指定的文件夹。
2
点击工具栏的
(
保存
)
。
3
选择是否将既存的
PPD
文件夹的生产
数据移动到变更目的处的文件夹下。
保存设定的路径。
选择
[
是
]
时，将既存的
PPD
文件夹的生产数据
移动到变更目的处的文件夹下，并删除既存文
件夹内的生产数据。
选择
[
否
]
时，只变更
PPD
文件夹的名称。不会
移动生产数据。
Environment030102S-01C00
3
Environment030203S-01C05
2
1
NPM-DGS
程序手册
3.2
关于环境设定画面
EJS9AC-MB-03P-13 Page 3-25

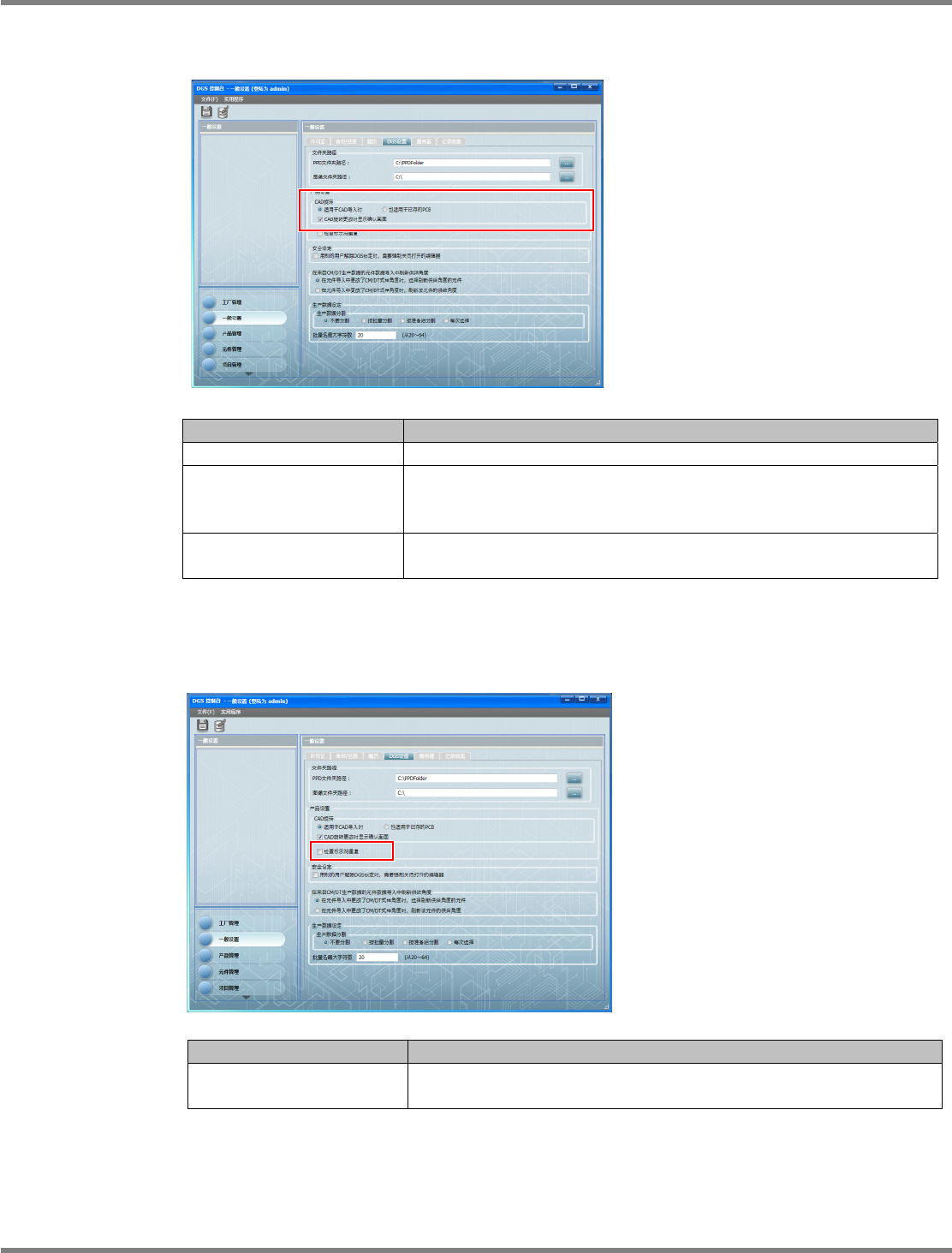

关于
CAD
旋转
在
CAD
旋转下，可显示
/
隐藏设定在元件上的
CAD
旋转的反映部位、变更时的确认对话框。
项目
说明
‘
适用于
CAD
导入时
’
只有在从
CAD
宏导入设定了
CAD
系统的
PCB
时，反映
CAD
旋转。
‘
也适用于已存的
PCB’
通过
PCB
编辑器或元件编辑器执行了
CAD
旋转的变更时，将反映到使
用相同元件的既存
PCB
上。当没有勾选
‘CAD
旋转更改时显示确认画面
’
时，将自动进行反映。
‘CAD
旋转更改时显示确认画
面
’
将
CAD
旋转反映进既存
PCB
时，选择确认对话框的显示
/
隐藏。
关于检查标示符重复确认
检查标示符的重复确认，通过
PCB
编辑器内的实装点检查标示符重复确认对话框的显示
/
隐藏进行
设定。
项目
说明
‘
检查标示符重复确认
’
在
PCB
编辑器上编辑或保存检查标示符时，对使用相同检查标示符的
实装点进行确认后，根据状况显示警告对话框。
Environment030203S-0105
Environment030203S-01J05
NPM-DGS
程序手册
3.2
关于环境设定画面
Page 3-26 EJS9AC-MB-03P-13
关于安全设定
在安全设定下，进行解除
DGS
锁定时设定等与安全相关的设定。
项目
说明
‘
用别的用户解除
DGS
锁定
时，需要强制关闭打开的编辑
器。
’
在解除
DGS
锁定时，如果需要通过与锁定时不同的帐户执行解除，则
勾选这个复选框。但是，通过其他帐户解除时，将显示有正处于打开状
态的编辑器警告之后，强制性关闭。
关于
DGS
锁定，请参照
‘8.1.5
用户帐户的更改
’
。
Environment030203S-01C05
