NPM-DGS-程序手册1.pdf - 第37页
NPM-DGS 程序手册 1.5 NPM-DGS 的结束 EJS9AC-MB-01P-10 Page 1-17 1.5 NPM-DGS 的结束 结束 DGS 。 1 点击画面右上处的 。 2 要结束时，点击 [ 是 ] 。 DGS 将会结束。 OthJr010501S-01 C 01 1 Other010501S- 03C00 2
NPM-DGS
程序手册

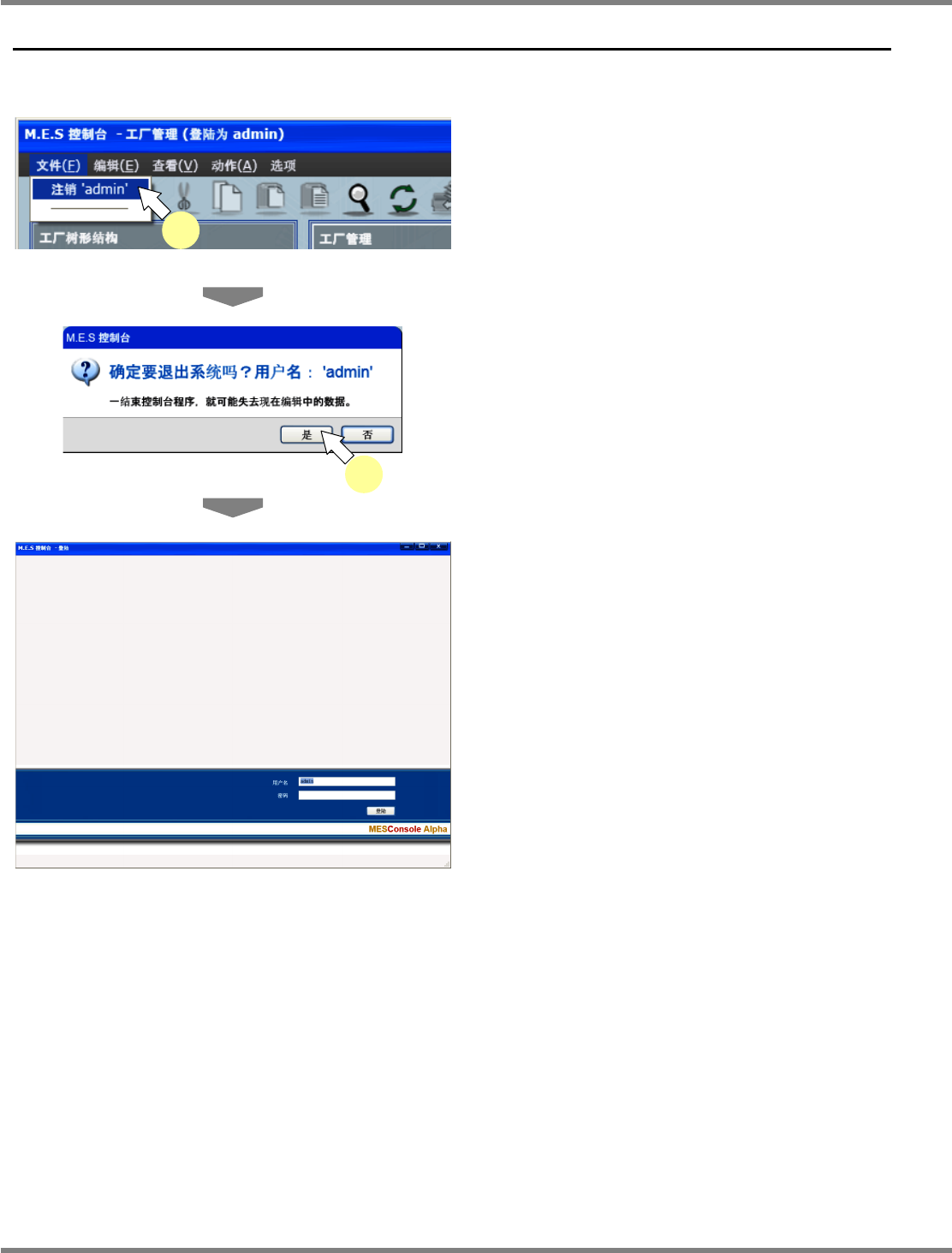

1.4 NPM-DGS
的登出
Page 1-16 EJS9AC-MB-01P-10
1.4 NPM-DGS
的登出
登出
DGS
。
1
銷选择菜单栏的
[
文件
]
[
注销
]
。
显示出确认画面。
2
点击
[
是
]
。
显示出登出画面。
Other010400S-03C00
Other010400S-01C00
1
Other010400S-02C00
2
NPM-DGS
程序手册

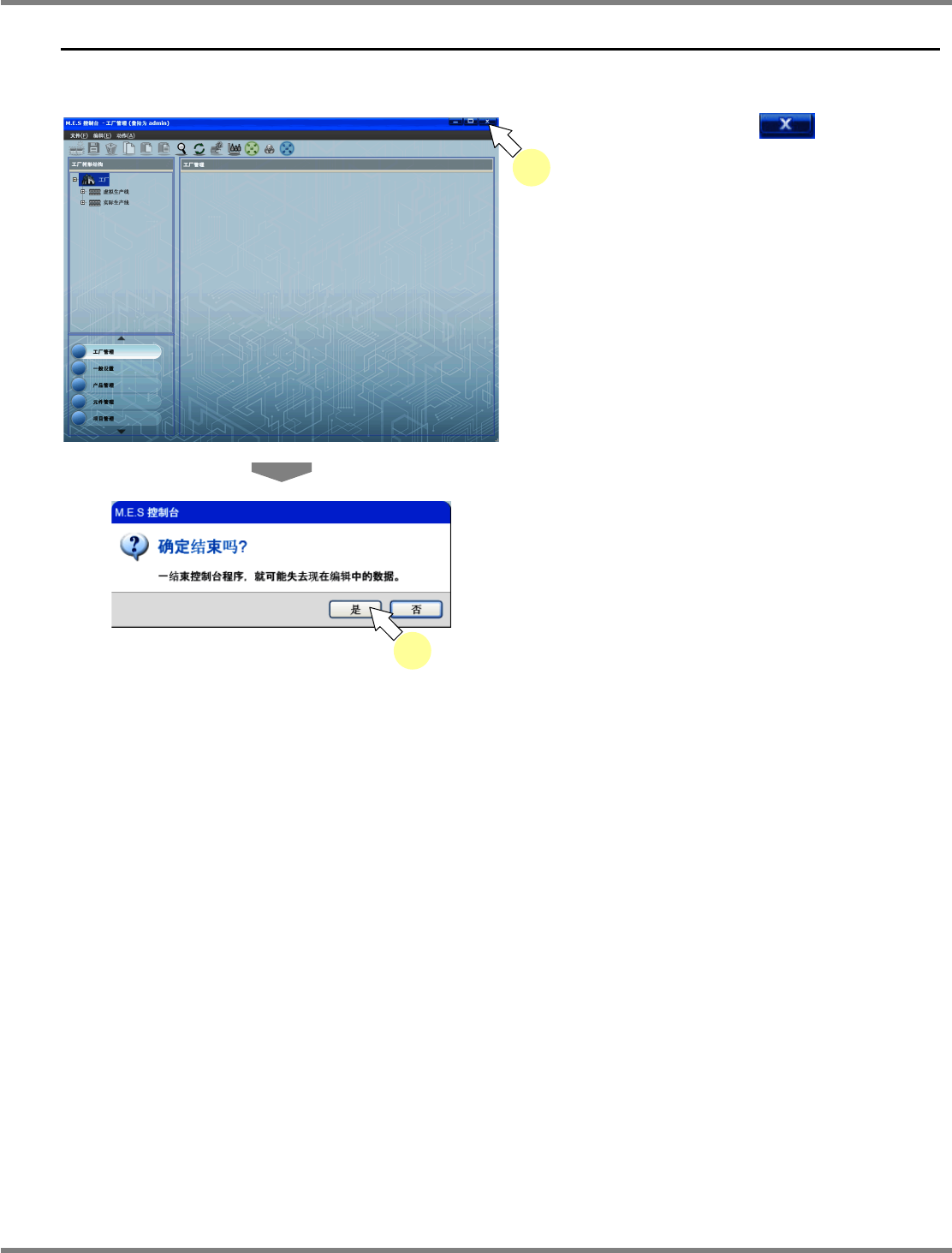

1.5 NPM-DGS
的结束
EJS9AC-MB-01P-10 Page 1-17
1.5 NPM-DGS
的结束
结束
DGS
。
1
点击画面右上处的
。
2
要结束时，点击
[
是
]
。
DGS
将会结束。
OthJr010501S-01 C01
1
Other010501S-03C00
2
NPM-DGS
程序手册
1.6
关于
NPM-DGS
主画面
Page 1-18 EJS9AC-MB-01P-10
1.6
关于
NPM-DGS
主画面
No.
名称
说明
标题栏
显示版本信息、登入用户名、正在使用的应用程序名。
菜单
根据操作种类分别配置作业所需的指令。
应用程序软件快速启动栏
切换
[
工厂管理
]
、
[
一般设置
]
、
[
元件管理
]
等画面来进行应用程序的切换。新编
制各数据时也通过画面的切换来进行编制。
导航区域
显示生产线构成和检索条件画面。
信息显示区域
可显示元件数据、
PCB
数据等一览。
OthJr010601S-01 C02
1
2
4
3
5
