VM102 2018.0520 - 1 1 - 项 目 内 容 元件供给部 ・ 编带 4 mm Max. 160 站 : 薄型单式编带供料器 8 mm Max. 160 站 : 双式/薄型单式编带供料器 ( 小卷盘 ) Max. 80 站 : 双式/薄型单式编带供料器 ( 大卷盘 ) 12/ 16 mm Max. 80 站 24/ 32 mm Max. 40 站 44/ 56 mm Max. 24 站 72 mm Max. 20 站 8…
VM102 2018.0520
- 10 -

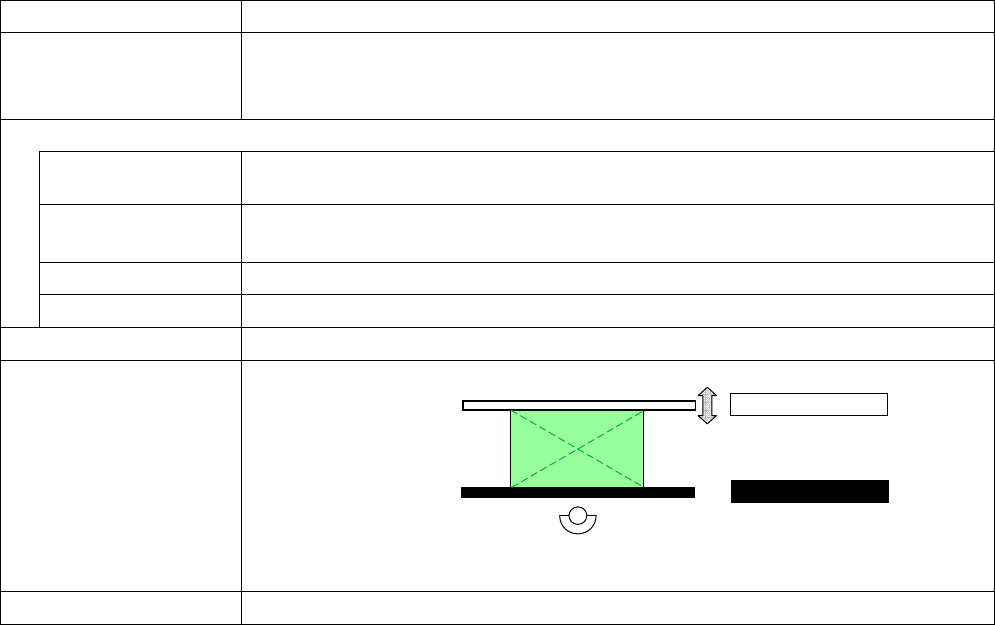

项 目 内 容
基板替换时间
3.8 s
对象基板
基板尺寸
50 × 50 mm ~
330 × 250 mm
贴装可能范围
50 × 44 mm ~
330 × 244 mm
基板厚度
0.3 mm ~ 8.0 mm
基板重量 1.5 kg 以下 (实装后的状态，包括载体重量。)
流向 左→右、左←右 (选择规格)
基准
※ 与 NPM 系列,AM100 连接时，请另行商洽。
基板传送高度
900 mm ~ 920 mm
可动轨道
基准
轨道
前侧
VM102 2018.0520
- 11 -
项 目 内 容
元件供给部 ・ 编带
4 mm Max. 160 站 : 薄型单式编带供料器
8 mm Max. 160 站 : 双式/薄型单式编带供料器(小卷盘)
Max. 80 站 : 双式/薄型单式编带供料器(大卷盘)
12/ 16 mm Max. 80 站
24/ 32 mm Max. 40 站
44/ 56 mm Max. 24 站
72 mm Max. 20 站
88 mm Max. 16 站
104 mm Max. 12 站
・ 单式杆状供料器
Max. 40 站
・ 3 站杆状编带供料器
Max. 20 站
・ 托盘 Max. 20 个
・ 自动供料器
Max. 160 站: 使用自动供料器的附件时
VM102 2018.0520
- 12 -
4. 机器构成
■ 贴装规格
・ 编带供料器规格
(在后侧不可安装托盘供料器)
・ 托盘供料器规格
(托盘供料器的配置仅限前右侧。)
※1 当选择了固定供给部时，那左右都将是固定供给部。
另外，可以选择切割单元的有/无，
但需左右一起选择。(除了托盘供料器规格的前侧。)
前后的切割单元的有/无，可个别选择。
当选择了有切割单元时，需要卷盘支架。
■ 数据编制
所有数据编制是在数据编制系统 NPM-DGS 进行。(NPM-DGS 是其他产品)
NPM-DGS 用的硬件，请客户准备。
Remarks
在特殊规格时，有时会出现不适合 CE 标记规格的情况。
贴装头
:
・
14
吸嘴贴装头
元件供给部
:
后右侧
・固定供给部
※
1
・无供给部
元件供给部
:
前右侧
・固定供给部
※
1
:
多功能识别照相机
:
吸嘴交换器
元件供给部
:
后左侧
・固定供给部
※
1
・无供给部
元件供给部
:
前左侧
・固定供给部
※
1
元件供给部
:
前右侧
・托盘供料器
:
多功能识别照相机
:
吸嘴交换器
贴装头
:
・
14
吸嘴贴装头
元件供给部
:
后右侧
・固定供给部
※
1
・无供给部
元件供给部
:
后左侧
・固定供给部
※
1
・无供给部
元件供给部
:
前左侧
・固定供给部
※
1
