VM102 2018.0520
- 65 -
A-1
必须选购件的选择。
On-site
HUB
Factory
前侧固定供给部规格(有切割单元)
前侧固定供给部规格(无切割单元)
固定供给部(有切割单元) + 托盘供料器规格
固定供给部(无切割单元) + 托盘供料器规格
后侧固定供给部规格(有切割单元)
后侧固定供给部规格(无切割单元)
无后侧供给部
・ 托盘供料器，只能设置在前侧右侧。
在前侧左侧，以及后侧都不能设置。
・ 固定供给部，可以选择切割单元的有/无，但
无论是前
侧/后侧，都不能在左右侧选择有无。左右一定是相同规格。
・ 当选择了固定供给部(有切割单元)时，则需要卷盘支架。
不能使用卷盘
BOX
。
A-2
希望连接
4
台以上

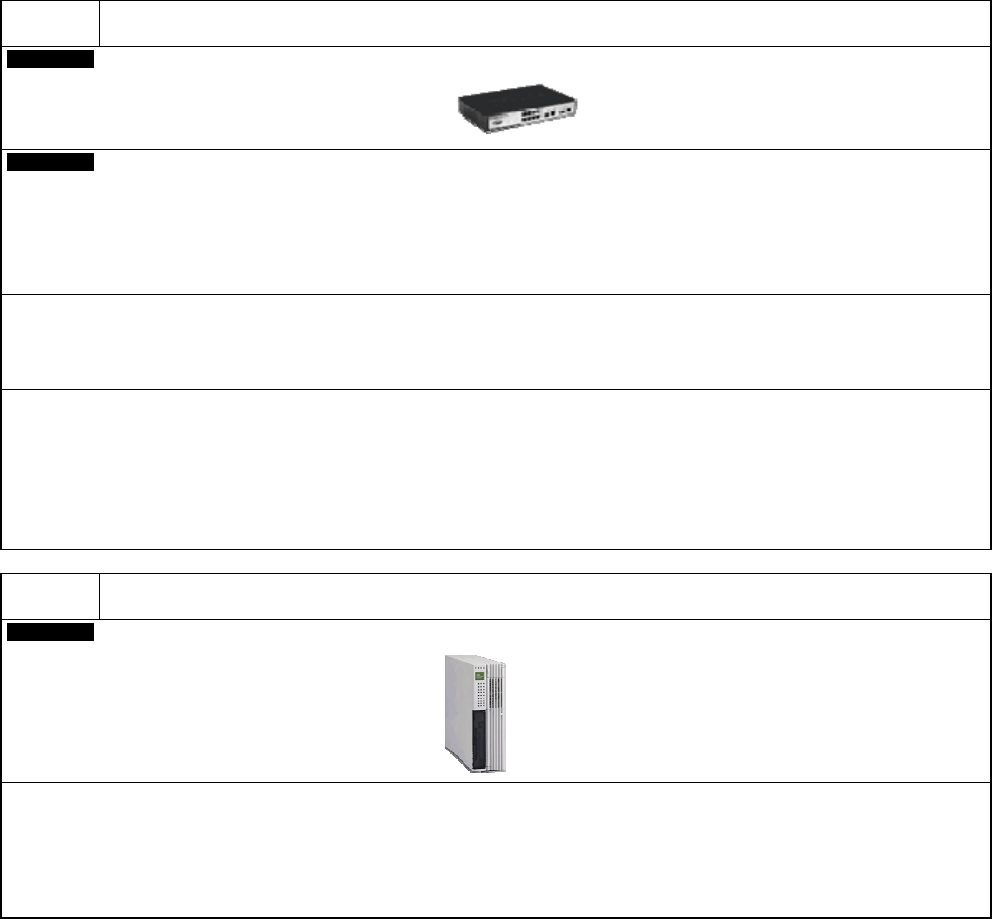

VM102
。
On-site
FA
电脑
・ 连接 4 台以上 VM102 或者 VM101 时需要。(1 套/生产线)
・ 使用以下选购件时需要。
自动切换机种、元件校对、供料器准备导向、上位通信、支援站箱(元件校对类型)、图形标记的通信、PanaCIM-EE 对应
(PanaCIM Express(物料核查)也可以使用 AM-LNB)
・ 有关详细情况请参考「4.4 生产线构成」。
VM102 2018.0520
- 66 -
A-3
希望根据用途选择元件识别单元。
On-site
机器整体
多功能识别照相机
:
类型
1
进行元件吸着时的位置和角度的偏移补正。
请必须在贴装头选择的工作台选择。
详细请参照「4.7 识别单元构成」。
On-site
机器整体
多功能识别照相机
:
类型
2
(
类型
1 +
元件厚度测定功能
)
在「类型 1」附加元件厚度测定功能。
测定元件厚度(登记芯片数据、反馈于贴装高度)，检测出立碑和倾斜立吸，检测出 Tr/ Di 的翻转吸附，对吸嘴尖端
进行检查。
各吸嘴贴装头可以对应。
详细请参照「4.7 识别单元构成」。
On-site
机器整体
多功能识别照相机
:
类型
3
(
类型
2 + 3D
测定功能
)
在「类型 2」附加 3D 测定功能。
检测出 QFP/ SOP 所有引脚的平坦度、XY 方向位置、BGA/ CSP 所有焊锡球的有无和脱落。
各吸嘴贴装头可以对应。(侧面照明: 必须)
详细请参照「4.7 识别单元构成」。
On-site
机器整体
侧面照明
BGA/ CSP 的焊锡球识别时，是必需照明。(多功能识别照相机专用)
选用「多功能识别照相机: 类型 3」时需要使用。
※
多功能识别照相机是
NPM-D3
、
NPM-W2S/W2
、
NPM-TT2, VM101/ 102
专用单元。
VM102 2018.0520
- 67 -
A-4
使基板传送高度高于地面
930 mm/ 950 mm
。
Factory
传送生产线
930 mm
对应
(
可调范围
: 920 mm ~ 950 mm)
传送生产线
950 mm
对应
(
可调范围
: 940 mm ~ 970 mm)
标准的基板传送生产线高度高于地面
900 mm ~ 920 mm
。
B-1
希望根据生产形态选择吸嘴。
Customer
吸嘴
详细请参照「4.2 贴装吸嘴构成」。
吸嘴是 VM102/ AM100 专用的。VM101 和 NPM 系列的吸嘴不能使用。
有关特殊吸嘴，请与本公司联络。
Customer
保管用吸嘴盒
:
小吸嘴用
保管用吸嘴盒
:
小吸嘴
/
大吸嘴用
塑料制，从外部可以确认保管内容并且容易管理的吸嘴盒。
小吸嘴用，可以收纳 50 个。(吸嘴直径φ5 mm 未满)
小吸嘴/ 大吸嘴用，可以收纳 21 个。(吸嘴直径φ5 mm 以上)
与 AM100, CM602, CM402/ DT401 系列, CM232, CM212, CM101, NPM 系列有兼容性。
B-2
希望根据生产形态选择编带供料器。
Customer
智能编带供料器
详细请参照「4.4 供给部的构成」。
与 AM100, VM102, CM602, CM402/ DT401 系列, CM232, CM212, CM101, NPM 系列有兼容性。
