VM102 2018.0520 - 79 - C-1 希望准备吸嘴交换器的备品。 Customer 机器整体 ・ 小吸嘴用吸嘴交换器 ( 小吸嘴 9 个ｘ 4 列＝ 36 个 ) ・ MIX 吸嘴用吸嘴交换器 (大吸嘴 5 个ｘ 1 列＝ 5 个、小吸嘴 9 个ｘ 2 列＝ 18 个) ・ 与 AM100 通用 。 (AM100 的大吸嘴用吸嘴交换器不能使用。 ) C-2 希望准备元件识别用相机的备品。 On-site 机器整体 预备多…
VM102 2018.0520
- 78 -
B-12
希望提高编带拼接的作业性。
Customer
接料台车
是为了提高编带拼接作业性的台车。
(
智能编带供料器用
)
Customer
拼接治具
・ 此为用于进行编带拼接的专用治具。
根据对象编带和对象供料器，准备了以下 2 种。
种 类 对象编带 编带材质 备 注
拼接治具 A 8 mm 纸 3216 以下
拼接治具 B
8 mm 紙/ 塑料
12 mm ~ 72 mm 塑料
■ 拼接治具 A
本规格包含的物品
套装品: 专用剪刀 1个
拼接胶带
(带宽: 8 mm 纸专用) 1 000 张
■ 拼接治具 B
在进行编带拼接时，需要敛缝工具、拼接金属治具、拼接胶带。
请从下列中选择。
本规格包含的物品
敛缝工具: 1 个
拼接金属治具: 带宽 2 000 个/套
拼接胶带: S 尺寸 带宽 8 mm 用
M 尺寸 带宽 12/ 16 mm 用
L 尺寸 带宽 24 mm ~ 72 mm 用 各尺寸 1 000 张/套
敛缝工具 拼接胶带 胶带连接金属治具
(S)
8 mm 用
(M)
12/ 16 mm 用
(L)
24 mm ~ 72 mm 用
テープつなぎ金具
※
根据拼接状态，可能会发生编带进给不良，吸着不良。
Customer
元件供给导向
(
许可证
)
・ 防止由于缺件造成的短暂停机，并为供给作业的省人化做出贡献。
・ 避免发生缺件情况，将操作员的移动路径最短化，优化供给顺序。
・ 对每位操作员的路径进行优化后，作为供给巡回指示，在无线扫描器或者监视用电脑中显示。
・ 托盘元件也可以优化供给顺序。
・ 推荐与元件校对
(
许可证
)
无线扫描器
(PDA)
类型一起使用。
・ 此选购件只可在一条生产线中使用。如希望同时在多条生产线中使用，请导入
PanaCIM-EE
的元件供给导向。
・ 详细内容请参照「5.5 元件供给导向」。
胶带连接金属治具
VM102 2018.0520
- 79 -
C-1
希望准备吸嘴交换器的备品。
Customer
机器整体
・ 小吸嘴用吸嘴交换器
(
小吸嘴
9
个ｘ
4
列＝
36
个
)
・
MIX
吸嘴用吸嘴交换器
(大吸嘴
5
个ｘ
1
列＝
5
个、小吸嘴
9
个ｘ
2
列＝
18
个)
・ 与
AM100
通用。
(AM100
的大吸嘴用吸嘴交换器不能使用。
)
C-2
希望准备元件识别用相机的备品。
On-site
机器整体
预备多功能识别相机: 类型
1
预备多功能识别相机: 类型
2
预备多功能识别相机: 类型
3
(付带侧面照明)
・ 与
AM100
通用。
(AM100
的大吸嘴用吸嘴交换器不能使用。
)
On-site
机器整体
预备侧面照明
・
BGA/ CSP
的焊锡球识别时，是必需照明。(多功能识别相机专用)
VM102 2018.0520
- 80 -

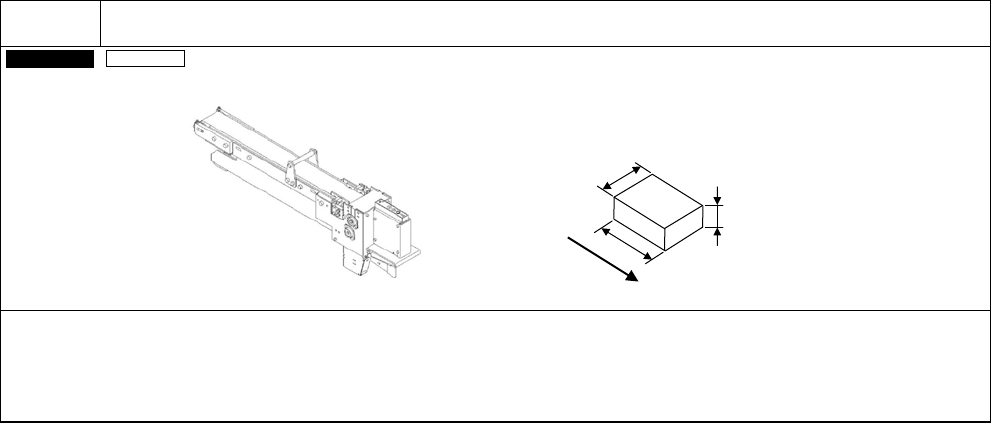

C-3
希望在传送带上整列排出
NG
元件。
Customer
工作台
元件排出传送带
元件对应尺寸
Max. W 42 × L 60 mm
T = 1 mm ~ 10.5 mm
元件的形状
①
水平面放置时，
在下面不可有超
0.3 mm
的空隙。
②
与高度相比底面小等情
况，不易颠倒的形状。
在排出识别为 NG 元件时使用。
在托盘供料器的工作台不可安装。
会占有 5 条供料器槽。
与 NPM 系列可通用。
传送带方向
W
T
L
