VM102 2018.0520
- 73 -
B-7

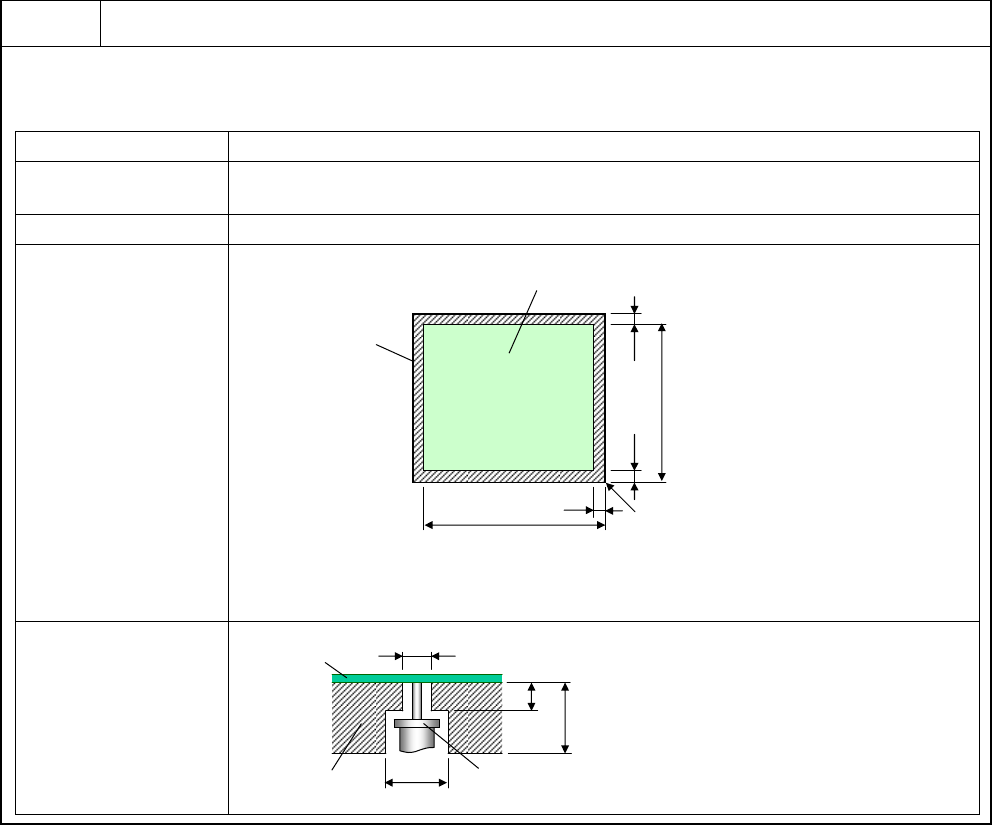

希望自动准备支撑销。
进行支撑销的自动更换时，有以下限制条件。
限制条件
项
目
内 容
可配置支撑销的
最小基板尺寸
L 50 × W 50 mm
销的配置间距
16 mm
以上
(X, Y
方向
)
销的配置区域
(
左
→
右流向
)
※
1
※1 右→左流向时，上述尺寸为左右对称。
※
2
可配置销
(
中心
)
的范围内，不包括图的外形线。
销的配置条件
请按照左边尺寸配置销的位置。
另外，请避开基板的空隙进行配置。
(单位: mm)
基板
支撑销
φ8
6
28
φ15
反面的元件等
基板外形
可配置销(中心)的范围
※2
基准
21
229
6
324
21
VM102 2018.0520
- 74 -
B-8

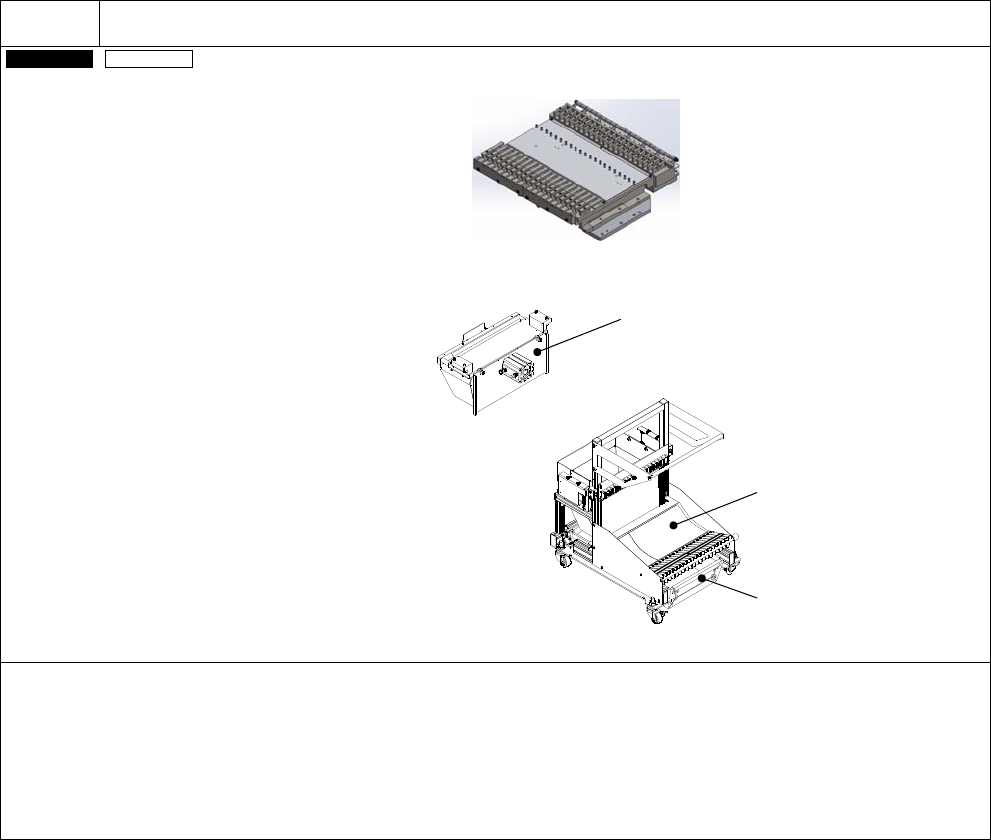

希望选择固定供给部。
On-site
机器整体
固定供给部
切割单元
&
卷盘支架
・ 选择固定供给部。
・ 选择了有切割单元时，附带卷盘支架。
・ 卷盘支架，最多可收纳 20 个卷盘 (8 mm 小卷盘)。
附带空编带箱。
・ 不能与「卷盘箱」同时选择。
※关于「卷盘支架(40 站对应)」，将是上面所述的卷盘支架的选购件。
请根据需要选择。
切割单元
卷盘支架
空编带箱
VM102 2018.0520
- 75 -
B-9

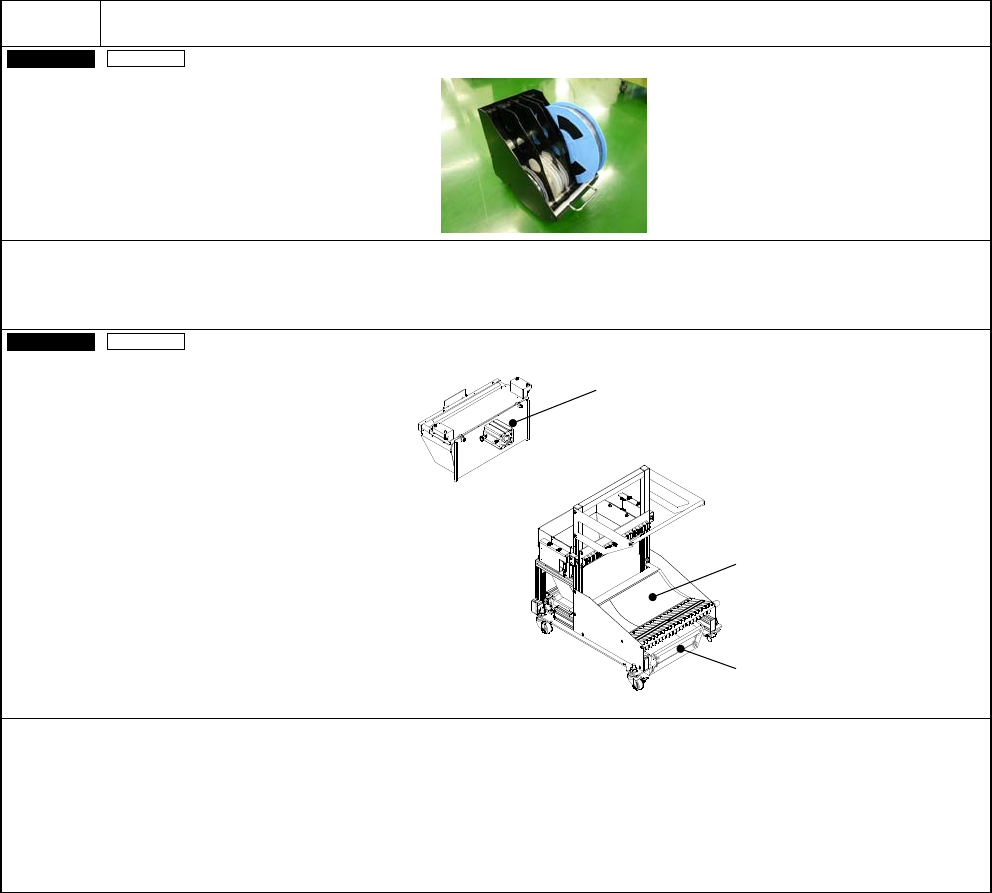

希望选择固定供给部用选购件。
Customer
工作台
卷盘箱
・ 1 工作台需要 2 个。
・ 每一个最多可收纳 20 个卷盘( 8 mm 小卷盘)。
・ 「切割单元&卷盘支架」不可同时选择。
Customer
工作台
切割单元 & 卷盘支架
・ 在固定供给部追加切割单元。
・ 卷盘支架，最多可收纳 20 个卷盘 (8 mm 小卷盘)。
附带空编带箱。
・ 不能与「卷盘箱」同时选择。
※ 关于「卷盘支架(40 站对应)」，将是上面所述的卷盘支架的选购件。
请根据需要选择。
切割单元
空编带箱
卷盘支架
