Impulszeit Jet-Ventile
• Bei diesem Ventiltyp wird die pneumatisch angetriebene Dosiernadel solange geöffnet, wie der Impuls gegeben
wird. Durch die Impulszeit des Ansteuersignals kann auf die Dosiermenge Einuss genommen werden.
• Die Impulszeit bei Jet-Ventilen kann von 2 bis 10000 ms eingestellt werden. Eine ordnungsgemäße Funktion ist bei
Impulszeiten unter 2 ms nicht mehr gegeben.

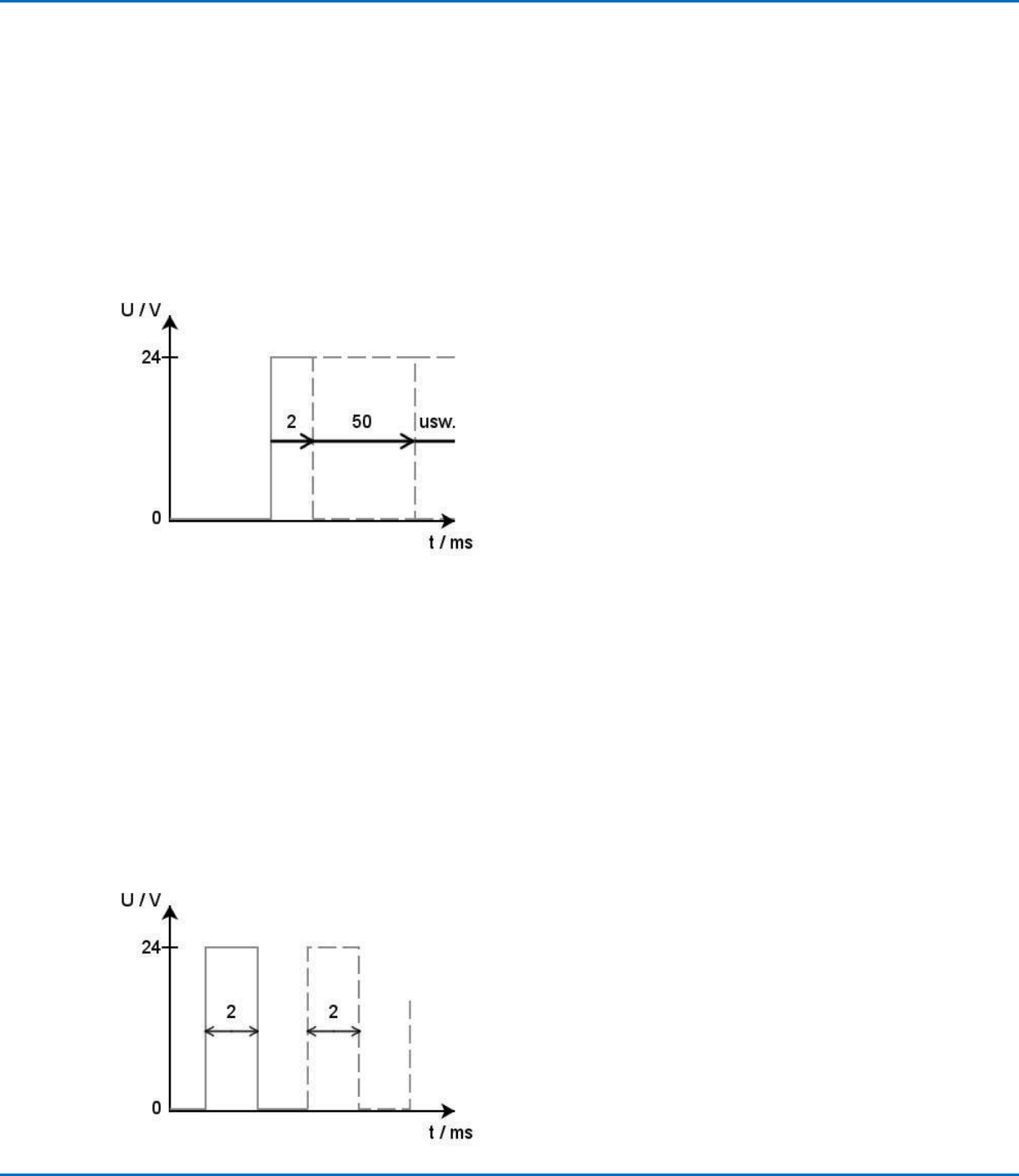

Oszillogramm (Ventilausgang)
HINWEIS: Die Impulszeit bei Jet-Mikrodosierventilen entspricht der Öffnungszeit des Ventils. Mit der Öffnungszeit
kann die Dosiermenge verändert werden.
Betriebsfunktionen (Fortsetzung)
Impulszeit Dot-Ventile
• Bei diesem Ventiltyp muss vor der Inbetriebnahme die Impulszeit auf 2 ms eingestellt werden.
• Sie darf bei diesem Typ nicht variiert werden.
Eine Veränderung der Impulszeit beeinusst bei Dot-Ventilen nicht die Dosiermenge, sondern führt zu einer
Fehlfunktion des Mikrodosierventils. Das Menü Impulszeit wird bei der Verwendung eines Dot-Mikrodosierventils
einmal fest auf 2 ms eingestellt und danach nicht mehr verändert.
Oszillogramm (Ventilausgang)
HINWEIS: Die Impulszeit bei Dot-Mikrodosierventilen entspricht nicht der Öffnungszeit des Ventils. Die Öffnungszeit
des Ventils hängt von den Einstellungen des Arbeitsdrucks bzw. der Einstellschraube ab und ist in der Regel Faktor
5- bis 10-mal kürzer als die elektr. Ansteuereinheit (Impulszeit).
Liquidyn V10D Controller
18
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Betriebsfunktionen (Fortsetzung)
Posten Taste Funktion
1
STOP Die momentan ausgeführte Schritt/Schussfolge wird gestoppt. Über Start kann die
Schussfolge an gleicher Position wieder aufgenommen werden.
2
SINGLE SHOT Mit dieser Taste können einzelne Schüsse (Dots) mit dem Dosierventil gesetzt
werden.
3
RESET Das jeweilige Programm wird auf Null zurückgesetzt.
4
START1 (Start) Die eingestellten Parameter des “Programm 1” werden ausgeführt. Das Ventil
dosiert wie programmiert.
5
START2 (Motor) Die eingestellten Parameter des “Programm 2” werden ausgeführt. Das Ventil
dosiert wie programmiert.
6
START3 (DIR) Die eingestellten Parameter des “Programm 3” werden ausgeführt. Das Ventil
dosiert wie programmiert.
7
START4 (---) Die eingestellten Parameter des “Programm 4” werden ausgeführt. Das Ventil
dosiert wie programmiert.

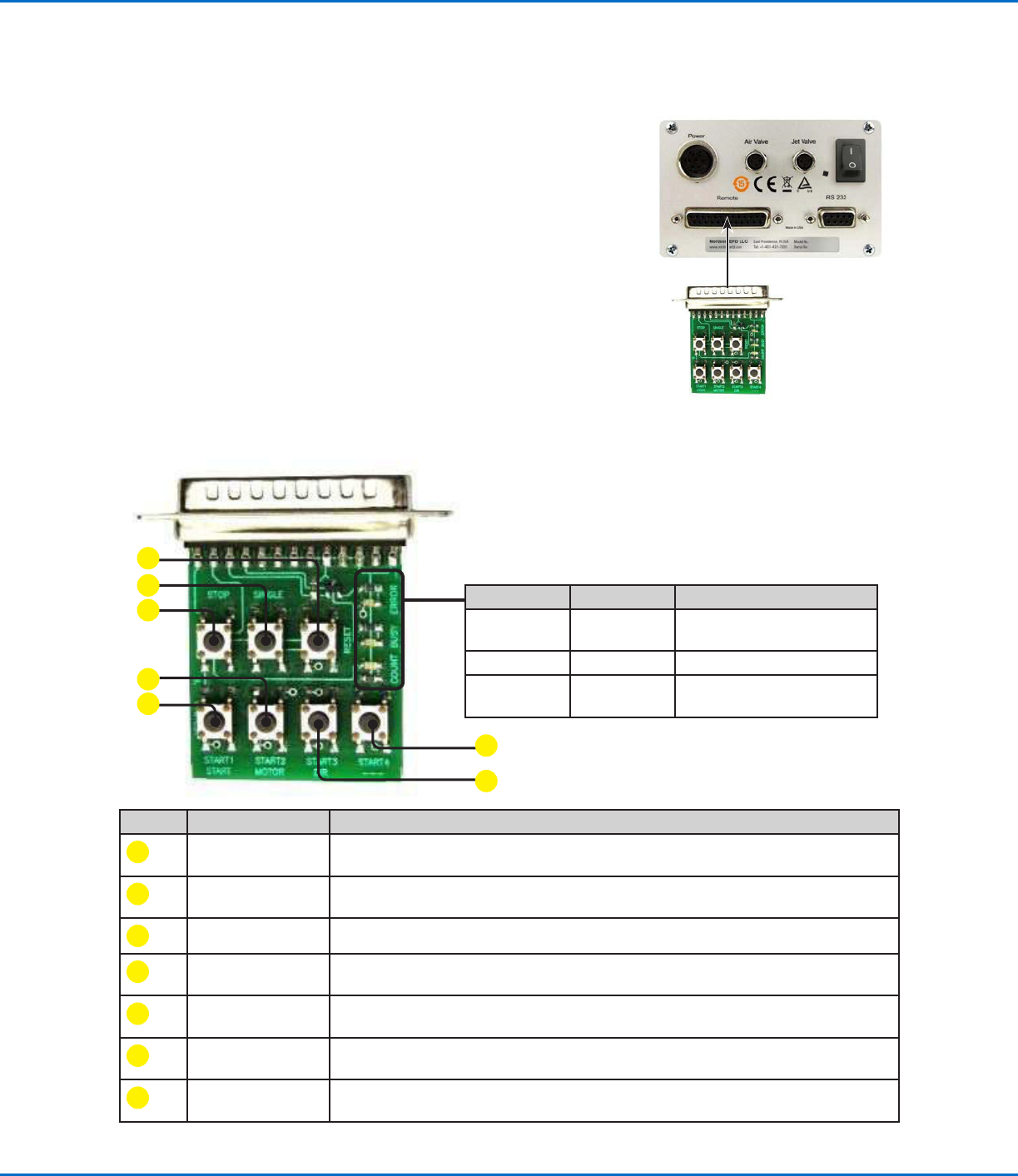

Tasterplatine für Testzwecke
Die Funktionen des V10D Controllers können mit der Tasterplatine getestet
werden.
HINWEIS: Für den Serienbetrieb bzw. die Integration des Controllers
in eine Sondermaschine können anstelle der Tasterplatine I/O-Signale
der Anlagensteuerung an den Remote-Eingang angeschlossen werden.
Die Pinbelegung des Eingangs entnehmen Sie bitte dem Abschnitt
“Steckerbelegung” auf Seite 20.
1. Verbinden Sie die Tasterplatine über den Remote Eingang auf der
Rückseite des Controllers.
2. Nutzen Sie die Tasten auf der Tasterplatine um die Funktionen des
V10D zu testen. Details entnehmen Sie bitte den untenstehenden
Tabellen.
3
2
1
5
4
7
6
LED Indikation Beschreibung
BUSY Leuchtet Controller arbeitet
Programm ab
ERROR Leuchtet Fehler
COUNTER Leuchtet
(blinkt)
Rechteckimpuls 8 ms / pro
Schuss
Liquidyn V10D Controller
19
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Fehlerbehebung
Falls Sie den Controller mit ihrer eigenen SPS-Steuerung ansteuern und das Ventil dosiert nicht wie gewünscht,
testen Sie bitte die Funktionen mit der Tasterplatine. (Siehe “Tasterplatine für Testzwecke” auf Seite18). Sollten
die Funktionen mit der Tasterplatine nicht gegeben sein, Kontaktieren Sie Ihren Nordson EFD Vertreter für weitere
Unterstützung.

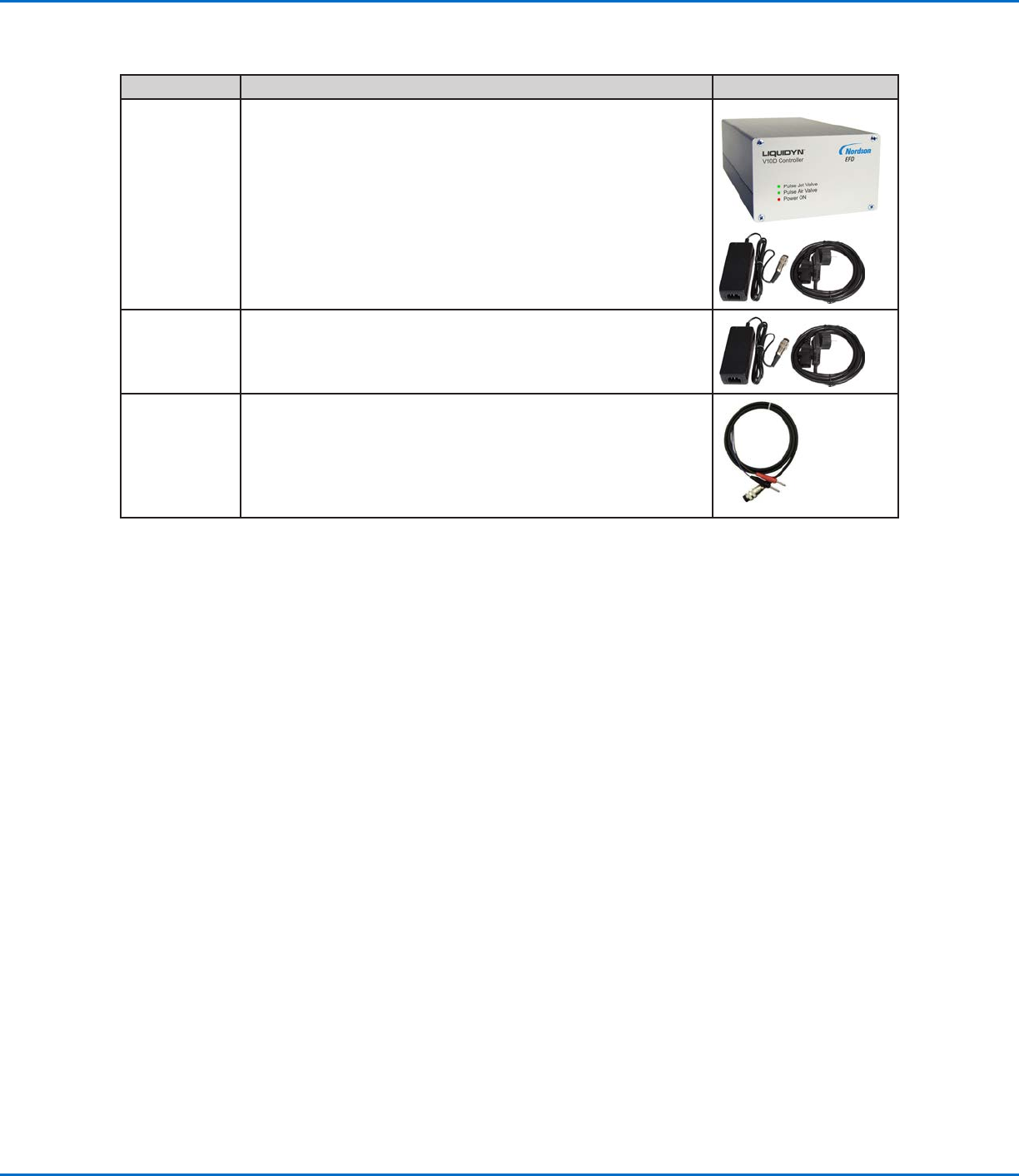

Artikelnummern
Part # Description Item
7825163 Liquidyn V10D Controller (beinhaltet das Kabel und das Netzteil,
P/N7825484)
7825484 Stromkabel und Netzteil (externen Netzteil), 24V, 3.75 Amp.
7825175 Stromversorgungskabel, Bananenstecker, 24V, 2 m
HINWEIS: Dieses Kabel kann verwendet werden, um den V10D
direkt an eine 24V Stromversorgung(Anlage) anzuschließen. Bitte
beachten Sie die Polung:
• Rot = +24 VDC
• Schwarz = Masse
