Liquidyn V10D Controller
20
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Technische Daten

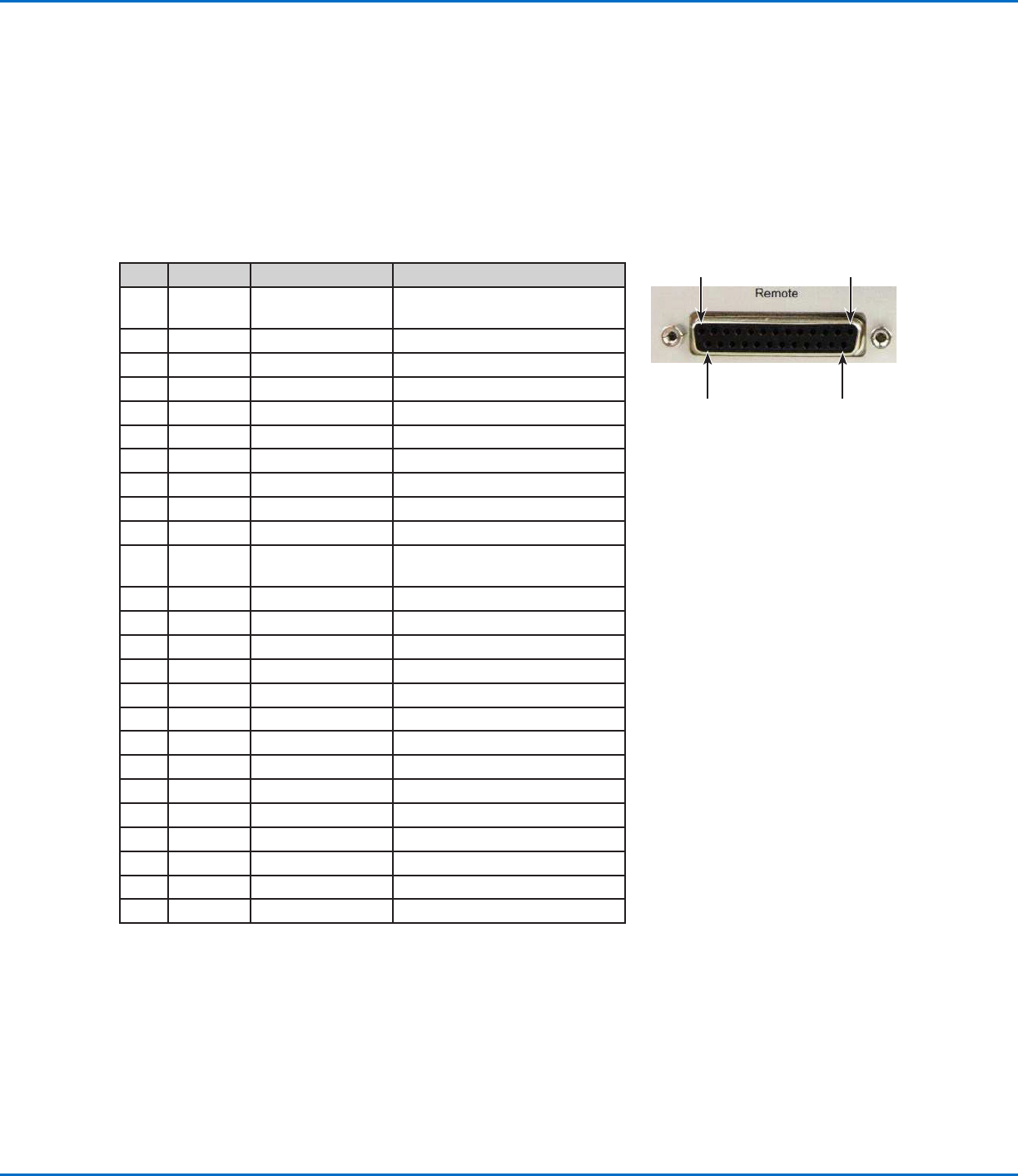

Steckerbelegung
• Alle Ein- und Ausgänge sind galvanisch getrennt.
• Die Ansteuerung des Controllers erfolgt durch 24V I/O-Signale am Remote-
Eingang des Controllers. Der Controller reagiert auf jeden Rechteckimpuls.
(steigende Flanke mindestens 2 ms).
• Details zur Nutzung der Tasterplatine entnehmen Sie bitte der Beschreibung
auf Seite 18.
Pin
Richtung
Zuordnung Beschreibung
1 Ausgang +24V DC Out;
max. 0.25A
Betriebsspannung
2 NC Nicht belegt
3 Eingang + START1 Programm 1 wird gestartet
4 Eingang + STOP Programm stoppen
5 Eingang + SINGLE SHOT Ventil Einzelschüsse
6 Eingang + RESET Zähler/Schritte zurücksetzen
7 Eingang + START2 Programm 2 wird gestartet
8 Eingang + START3 Programm 3 wird gestartet
9 Eingang + START4 Programm 4 wird gestartet
10 Ausgang + BUSY Beschäftigt
11 Ausgang + ERROR Fehlermeldung (ON = Kein
Fehler!)
12 Ausgang + COUNTER Zähler
13 Ausgang - 24V (GND) Out Betriebsspannung
14 NC Nicht belegt
15 Eingang - START1
16 Eingang - STOP
17 Eingang - SINGLE
18 Eingang - RESET
19 Eingang - START2
20 Eingang - START3
21 Eingang - START4
22 Ausgang - BUSY
23 Ausgang - ERROR
24 Ausgang - COUNTER
25 NC Nicht belegt
14
25
1
13
Liquidyn V10D Controller
21
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

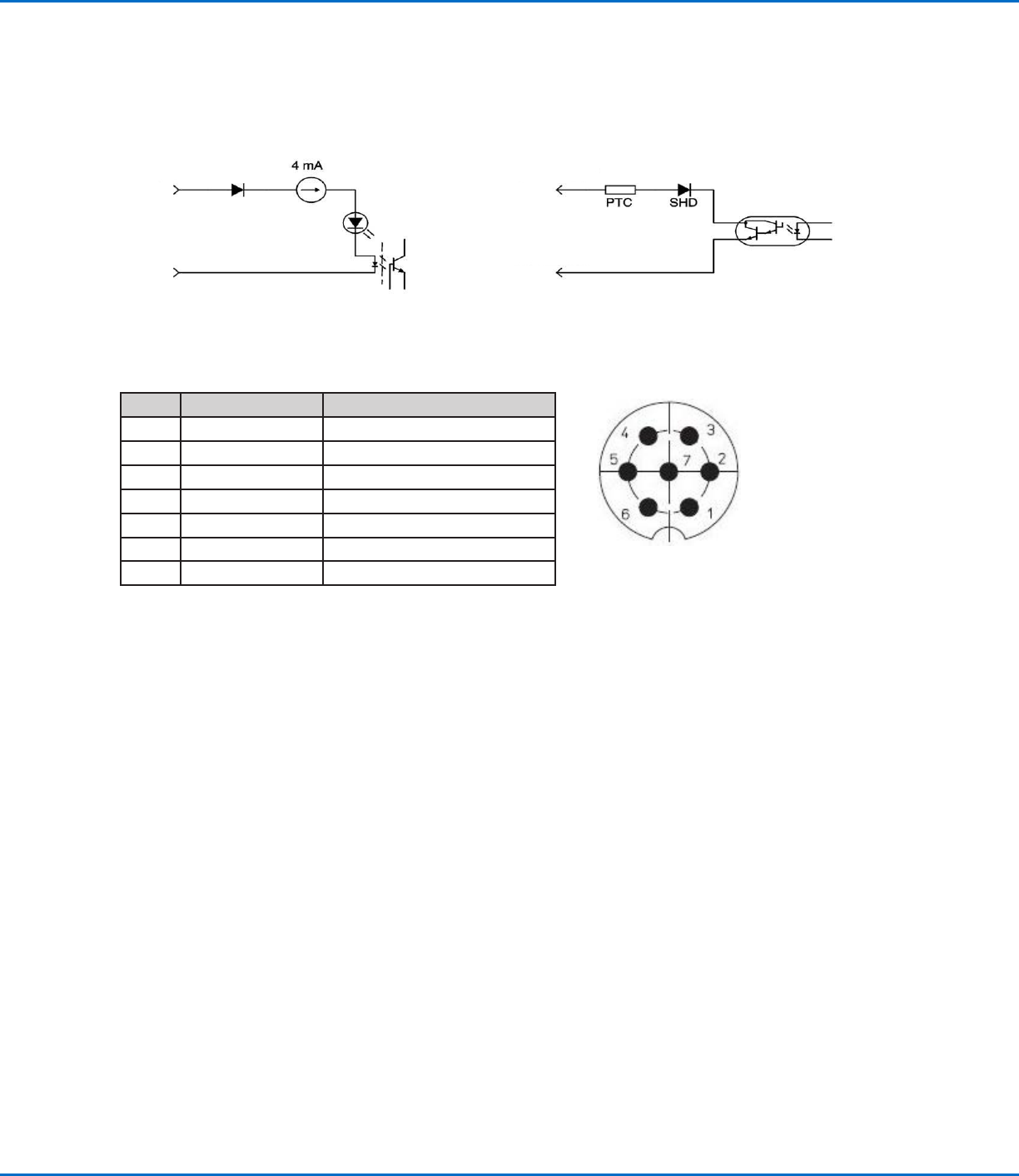

Steckerbelegung Stromversorgung
Pin Zuordnung Beschreibung
1 NC Nicht belegt
2 +24 VDC Betriebsspannung
3 NC Nicht belegt
4 NC Nicht belegt
5 -24V (GND) Betriebsspannung (Masse)
6 NC Nicht belegt
7 NC Nicht belegt
Schaltpläne Eingang / Ausgang
INPUT OUTPUT
+Signal In +Signal Out
Max. 100 mA
32V
24V
-Signal In +Signal Out
Technische Daten (Fortsetzung)
NORDSON EFD EIN-JAHRES-GARANTIE
Auf alle Bauteile des Dosierventils gewährt EFD eine Garantie für die Dauer von einem Jahr
vom Tage des Verkaufs an. Diese Garantie bezieht sich nur auf die Materialbeschaffenheit
und Verarbeitung. Nicht unter Garantie stehen dagegen Mängel, die durch Missbrauch,
Abnutzung, Unachtsamkeit, falsche Montage oder ungeeignetes Dosiermaterial verursacht
worden sind. Die Gewährung der Garantie setzt die Montage und den Betrieb des Gerätes
nach den Werksrichtlinien voraus. Alle Reparaturen oder der Umtausch von Bauteilen werden
innerhalb der Garantiezeit kostenlos durch EFD vorgenommen, wenn die Teile frachtfrei
eingesandt wurden. In keinem Fall kann eine Haftung oder Verpichtung im Rahmen dieser
Nordson EFD-Garantie den Kaufpreis des Geräts übersteigen. Diese Garantie gilt nur bei
Verwendung ölfreier, sauberer, trockener und gelterter Druckluft.
Über die Eignung der Marktgängigkeit des Gerätes für einen bestimmten Zweck übernimmt
EFD keine Garantie. Unter keinen Umständen wird EFD eine Haftung für Folgeschäden oder
zufällige Störungen übernehmen.
