操作手册 I 1- 1 1 1 设 设 备 备 的 的 概 概 要 要 FX3 贴片机，是在焊锡印刷基板上、或涂有焊锡的电子电路 基板上贴装电子元件的一种设备 。 贴片头从元件供应装置 （带式送料器等） 上吸取元件， 进行定心之后， 把元件贴 装到程序指定的基板 坐标上。 1-1 本设备的概要 ②部品中心検出と 搭載位置移 動 ③基板の 上に 部品を 搭載 ② 检出元件中心与贴片位置移动 ① 吸取元件 ③在基板上 贴装元件
操作手册 I
S-
2
☆
☆
熟
熟
悉
悉
名
名
称
称
_统一更换台车
把带式送料器等元件供应装
置安装好，在进行新生产时把
整个台车安装上去即可，可减
少准备工作的时间。
_带式送料器（Tape Feeder）
为基板贴片供料的
装置，提供芯片等元
件。
统一更换台车
支撑台（Support Table）
支撑基板用的台架：使用
支撑销控制基板弯翘，加
强基板的稳定性。
_ATC (Auto Tool Changer)
存放吸嘴的单元。
_吸嘴(Nozzle)
安装在贴片头前端，
用于吸取元件。
支撑台
ATC
贴片头
吸 嘴
_贴片头部（Head）
装备 LNC60 和 OCC，安装吸嘴，进行吸取·定心·贴装元件。
_LNC60（激光单元）
功能：用于确定元件中心（定心）。
（可
同时
进
行
6
个
元
件
的
定
心）
_HMS （Height Measurement System）
主要功能：测量元件吸取高度。
_OCC （Offset Correction Camera）
主要功能：确认基板
上的标记·贴片坐标
·对准位置等。
OCC
<左贴片头>
操作手册 I
1-
1
1
1
设
设
备
备
的
的
概
概
要
要
FX3 贴片机，是在焊锡印刷基板上、或涂有焊锡的电子电路基板上贴装电子元件的一种设备。
贴片头从元件供应装置（带式送料器等）上吸取元件，进行定心之后，把元件贴装到程序指定的基板
坐标上。
1-1 本设备的概要
②部品中心検出と 搭載位置移
動
③基板の 上に
部品を 搭載
②
检出元件中心与贴片位置移动
①
吸取元件
③在基板上
贴装元件
操作手册 I
1-
2

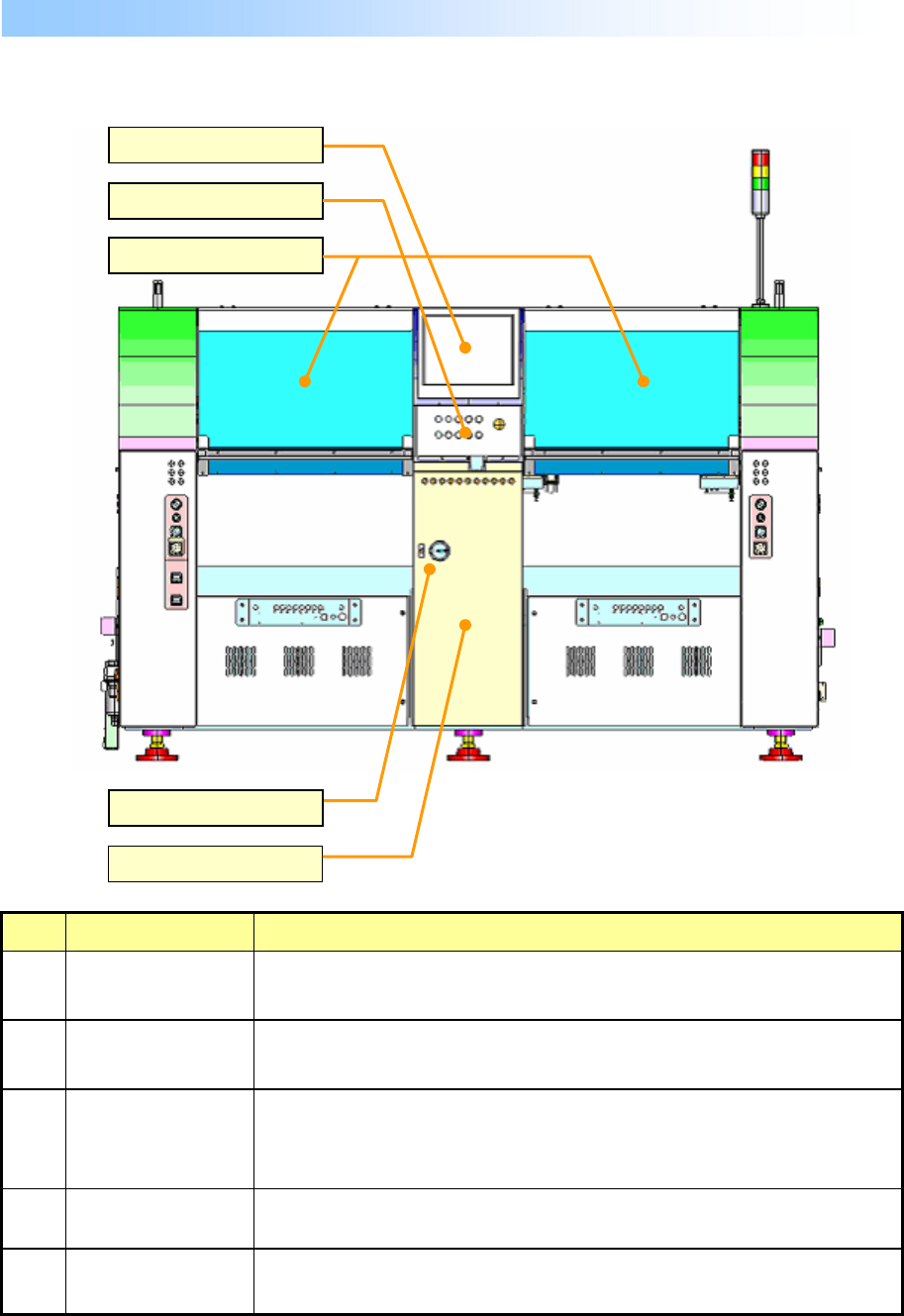

▼主机前侧
No. 名 称 功能概要
① 触摸板监控器
具备触摸式操作功能的液晶监控器。
显示各种操作画面，通过触摸画面进行操作。
② 操作面板
集中了各种开关，可直接控制装置的运行。
（参见下一页“操作面版”）
③ 安全盖
在生产·设备运行中打开安全盖时设备即刻停止、或移动到目的位置
后停止运行。
在安全盖打开状态下，设备将慢速运行。
④ 主开关 接通或切断设备的电源。
⑤
・
键盘 鼠标 用于操作机器或输入数据（收藏在安全盖里）。
③ 安全盖
⑤
・
键盘 鼠标
① 触摸板监控器
② 操作面板
④ 主开关
1-2 本设备的构成
