操作手册 I 2- 7 FX-3 可以使用「支援准备」功能，边确认步骤，边进行生产准备。请按照步骤，设置各个项目。 ① 请从生产画面的菜单栏选择「生产补助」／「支援准备」。 ② 显示「支援准备」画面。请依次执行１～ 8 的项目。 Step5 进行生产准备（支援准备）按下按钮后，显示各个单元的操作画面。贴片头部分妨碍作业时，要让贴片头退避。完成作业后，显示勾号。

操作手册 I

① 从功能栏中选择按钮。

② 显示如下生产画面。

Step4

选择生产画面

操作手册 I

FX-3 可以使用「支援准备」功能，边确认步骤，边进行生产准备。

请按照步骤，设置各个项目。

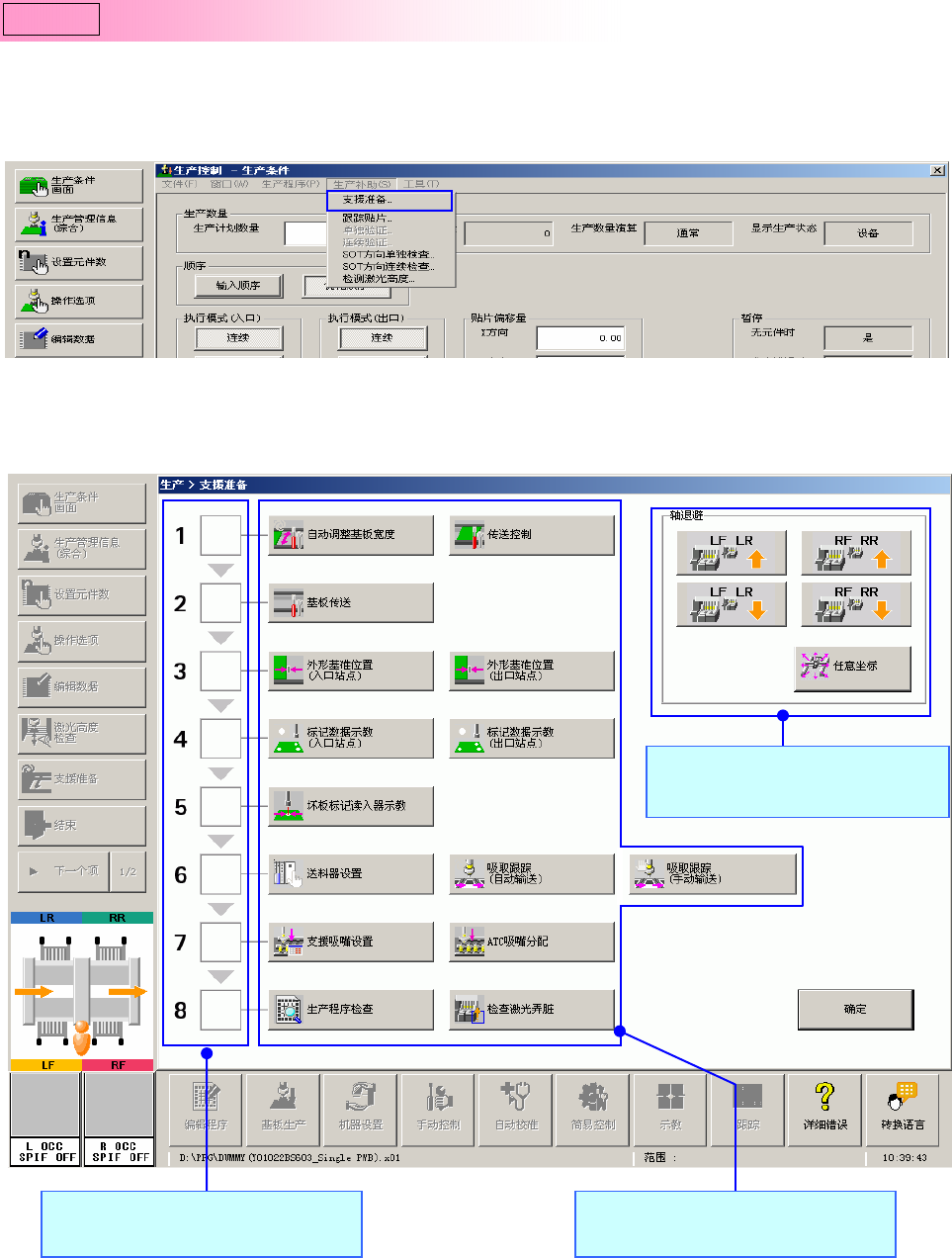

① 请从生产画面的菜单栏选择「生产补助」／「支援准备」。

② 显示「支援准备」画面。

请依次执行１～8 的项目。

Step5

进行生产准备（支援准备）

按下按钮后，显示各个单元

的操作画面。

贴片头部分妨碍作业时，

要

让

贴片头

退

避

。

完成作业后，显示勾号。

操作手册 I

调整传送部分，使得基板传送顺畅。

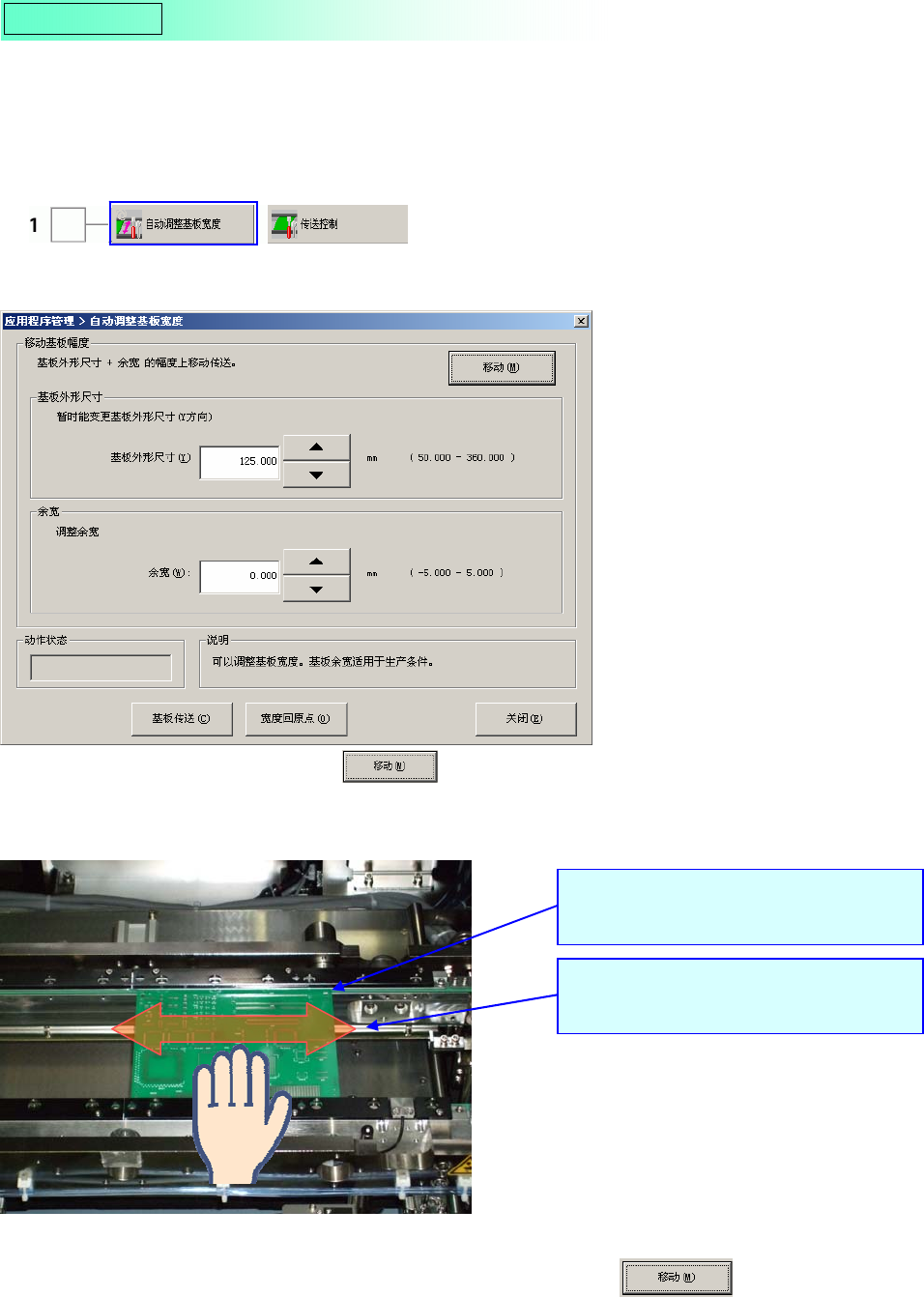

＜步骤１＞设置传送轨道宽度

※ 已在 Step3.更改过传送宽度时，只进行确认及微调整即可。

① 请按下「自动调整基板宽度」。

② 显示「自动调整基板宽度」画面。

③ 确认设置的尺寸后，请按下按钮。

（要执行「移动」、而尚未执行「宽度回原点」时，请按提示，先执行返回原点。）

④ 把基板放在传送带上，确认轨道宽度。

⑤ 传送轨道宽度太宽、或太窄时，请调整「余宽」后，再按下按钮。

请把基板和轨道的间隔，调整为 0.5～

1.0mm。

请确认在整个传送轨道上基板的

流动是否顺畅。
