操作手册 I 2- 20 ・电动式供料器时（ ETF ）＜步骤１＞将带状供料器虚装到供料器台架上。 ※有关安装方法，请参见各元件供应装置的使用说明书。 ① 按照画面，将带状供料器虚装到沿着供料器台架的轨道所指定的安装位置（编号）上。例）将装有元件名为“ 1005c-y01022bs603 ”的元件的带状供料器安装到左前侧的供料器台架 15 号上。 ②将供料器拉出直至带料更换位置。 ③将「准备用外部插头」连接到供料器的插口。此处…

操作手册 I

・

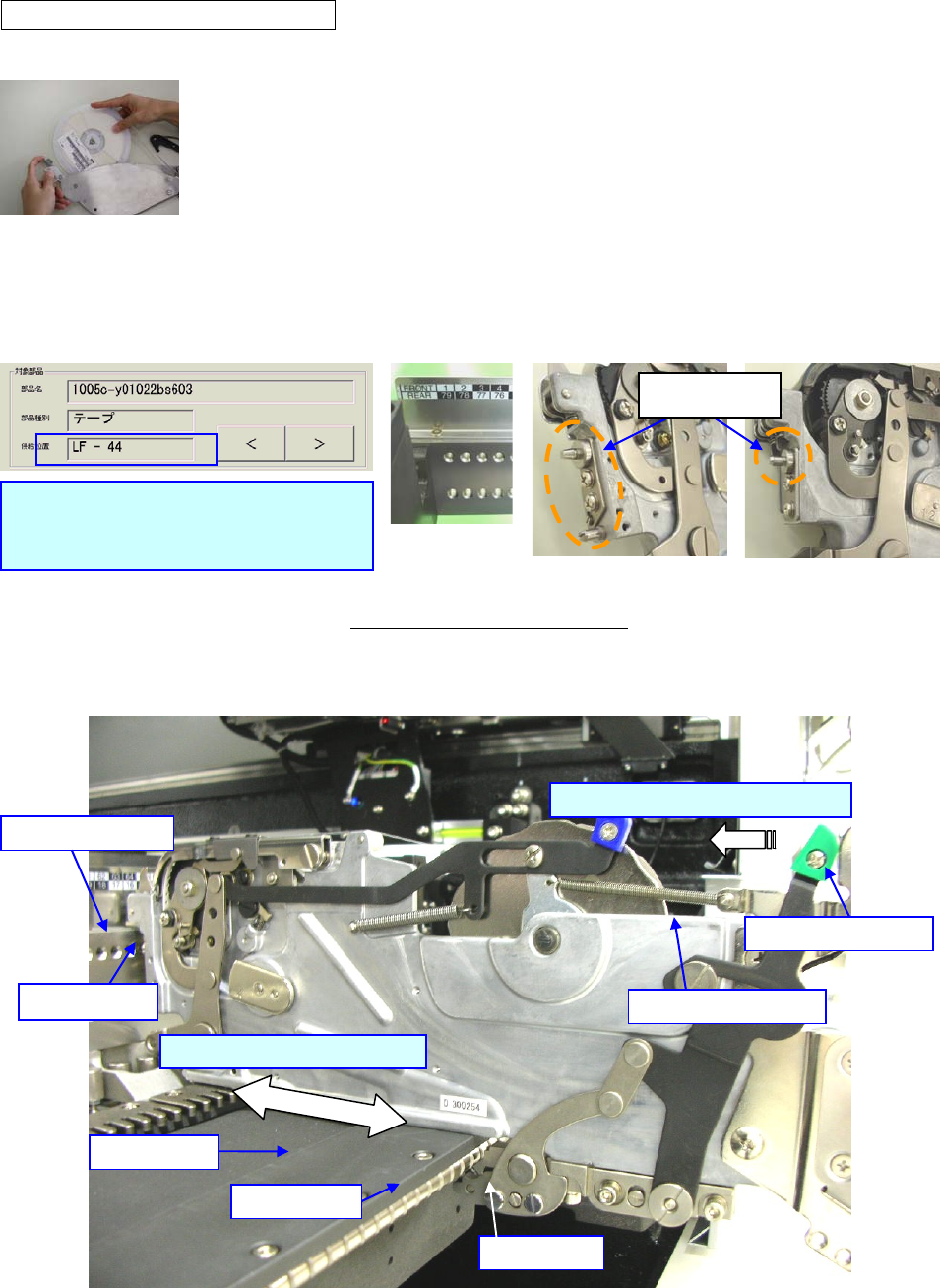

机械式供料器时（CTF、ATF 等）

＜步骤１＞安装元件

把生产时要使用的元件安装到带状送料器等元件供应装置。

关于安装方法，请参见各元件供应装置的使用说明书。

＜步骤２＞确认吸取位置·送料器位置

把带状送料器安装在送料器台架上。

① 按照画面所示，把带状送料器安装在送料器台架的安装位置（号码）上。

例）把安装有元件名“1005c-y01022bs603”元件的带状送料器，安装在左前的送料器台架 44 号上。

② 把带状送料器放在送料器台架上，使之水平滑动（从近处向远处）

，把 X 轴基准销插进固定板上的孔

内。

③ 请确认是否插得直，之后把释放把头向主机方向推一下，使锁架固定。

1.水平滑动后，进行安装。

固定板

锁架

释放把头

2. 向主机方向推，加以固定。

这个孔就是前侧 44 号（后侧 16 号）。

安装时，把 X 轴基准销插进指定的号

码下面的孔。

锁轴

送料器台架

X 轴基准针

带状送料器（CTF）

X 轴基准销

操作手册 I

・

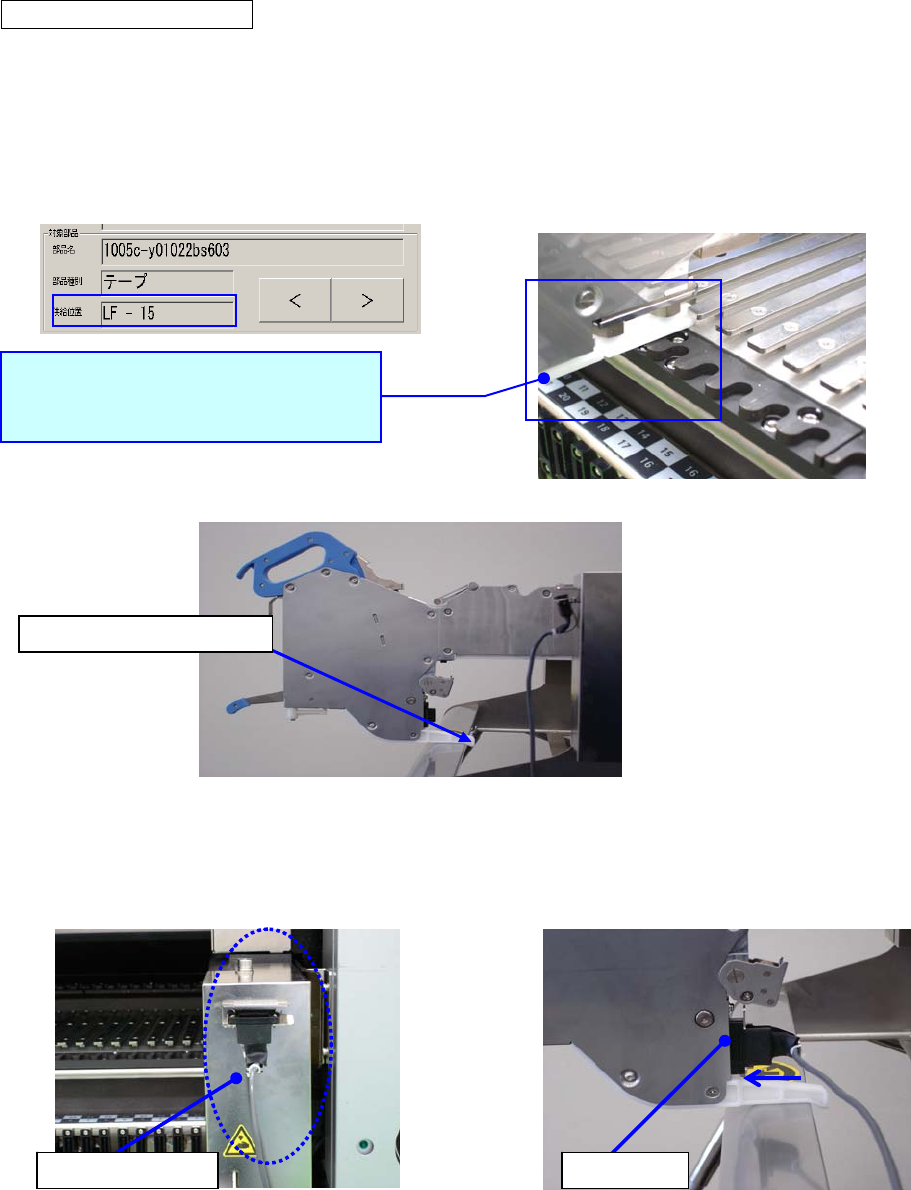

电动式供料器时（ETF）

＜步骤１＞将带状供料器虚装到供料器台架上。

※有关安装方法，请参见各元件供应装置的使用说明书。

① 按照画面，将带状供料器虚装到沿着供料器台架的轨道所指定的安装位置（编号）上。

例）将装有元件名为“1005c-y01022bs603”的元件的带状供料器安装到左前侧的供料器台架 15 号上。

②将供料器拉出直至带料更换位置。

③将「准备用外部插头」连接到供料器的插口。

此处为前侧的 15 号（后侧的 16 号）。

请按指定编号插入滑轨进行安装。

将底部导块挂住

准备用外部插头供料器插口

操作手册 I

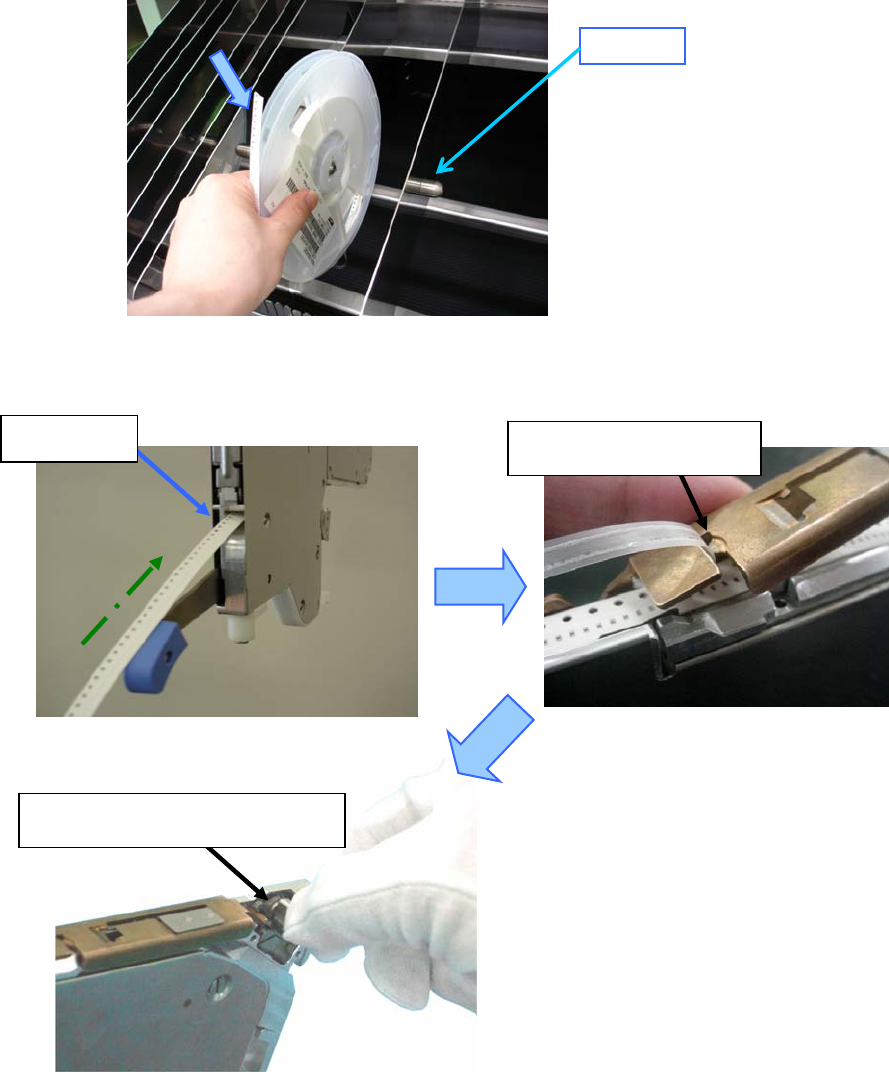

＜步骤 2＞将带盘安装到供料器上。

※有关安装方法的详情，请参见各元件供应装置的使用说明书。

① 将带盘安装到供料器安装位置正下方的托架上。

位置对不准时，请调整间隔板。

使用小口径（

180）带盘时，请将带盘 SH 安装到间隔板上，插入带盘中心部的孔。

② 将带子先头部分插入带料插入口，装好护带、传送带，扣好上护罩扣。

确认上护罩扣妥。

将护带穿过剥离夹缝

带盘 SH

带子插入口
