操作手册 I 2- 22 ③ 进行供料器的初始化。 进行初始化，护带松弛问题即可解决。 发生错误时，请调整松紧度，按■开关，进行复位消除错误后， 会重新自动执行初始化。 ④ 将元件传送到吸取位置。 长按▲开关，将元件送出到吸取位置。 ⑤ 安装完成后，要用剪刀将传送带的伸出部分剪掉。 这时，请将伸出量剪切至 3mm 以内。 ＜步骤 3 ＞ 将供料器安装到台架上。 ① 拔下「准备用插头」 ，押入供料器，直至顶住台架。 向上提锁定杆，扣紧后安…
操作手册 I
2-
21
＜步骤 2＞ 将带盘安装到供料器上。
※有关安装方法的详情，请参见各元件供应装置的使用说明书。
① 将带盘安装到供料器安装位置正下方的托架上。
位置对不准时，请调整间隔板。
使用小口径（
φ
180）带盘时，请将带盘 SH 安装到间隔板上，插入带盘中心部的孔。
② 将带子先头部分插入带料插入口，装好护带、传送带，扣好上护罩扣。
确认上护罩扣妥。
将护带穿过剥离夹缝
带盘 SH
带子插入口
操作手册 I
2-
22

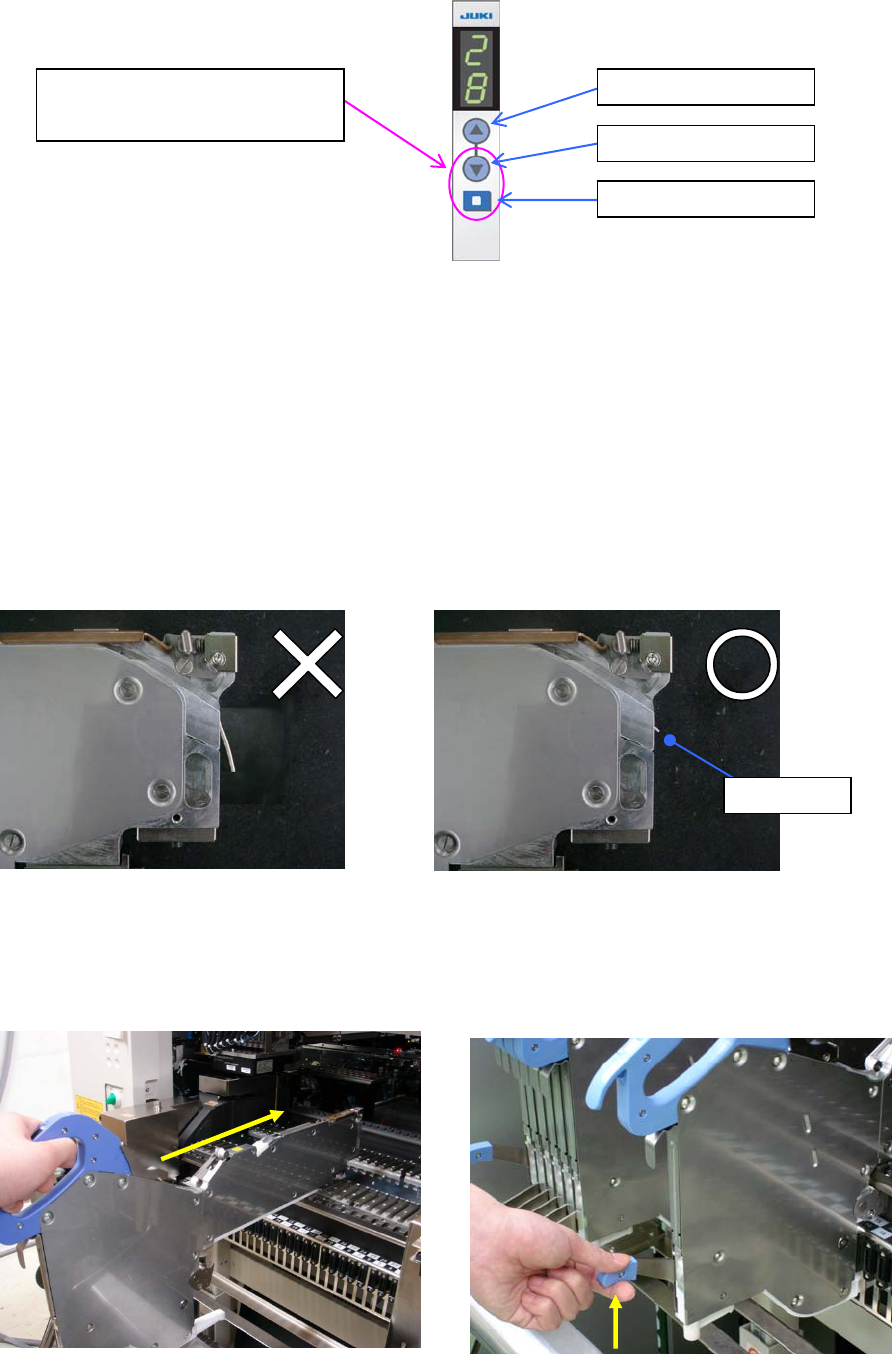

③ 进行供料器的初始化。
进行初始化，护带松弛问题即可解决。
发生错误时，请调整松紧度，按■开关，进行复位消除错误后，
会重新自动执行初始化。
④ 将元件传送到吸取位置。
长按▲开关，将元件送出到吸取位置。
⑤ 安装完成后，要用剪刀将传送带的伸出部分剪掉。
这时，请将伸出量剪切至 3mm 以内。
＜步骤 3＞ 将供料器安装到台架上。
① 拔下「准备用插头」，押入供料器，直至顶住台架。
向上提锁定杆，扣紧后安装即完成。
３mm 以下
初始化方法 :
同时按■开关和▼开关
正转方向间距传送
反转方向间距传送
清除错误、变更模式
操作手册 I
2-
23
机械式/电动式共通

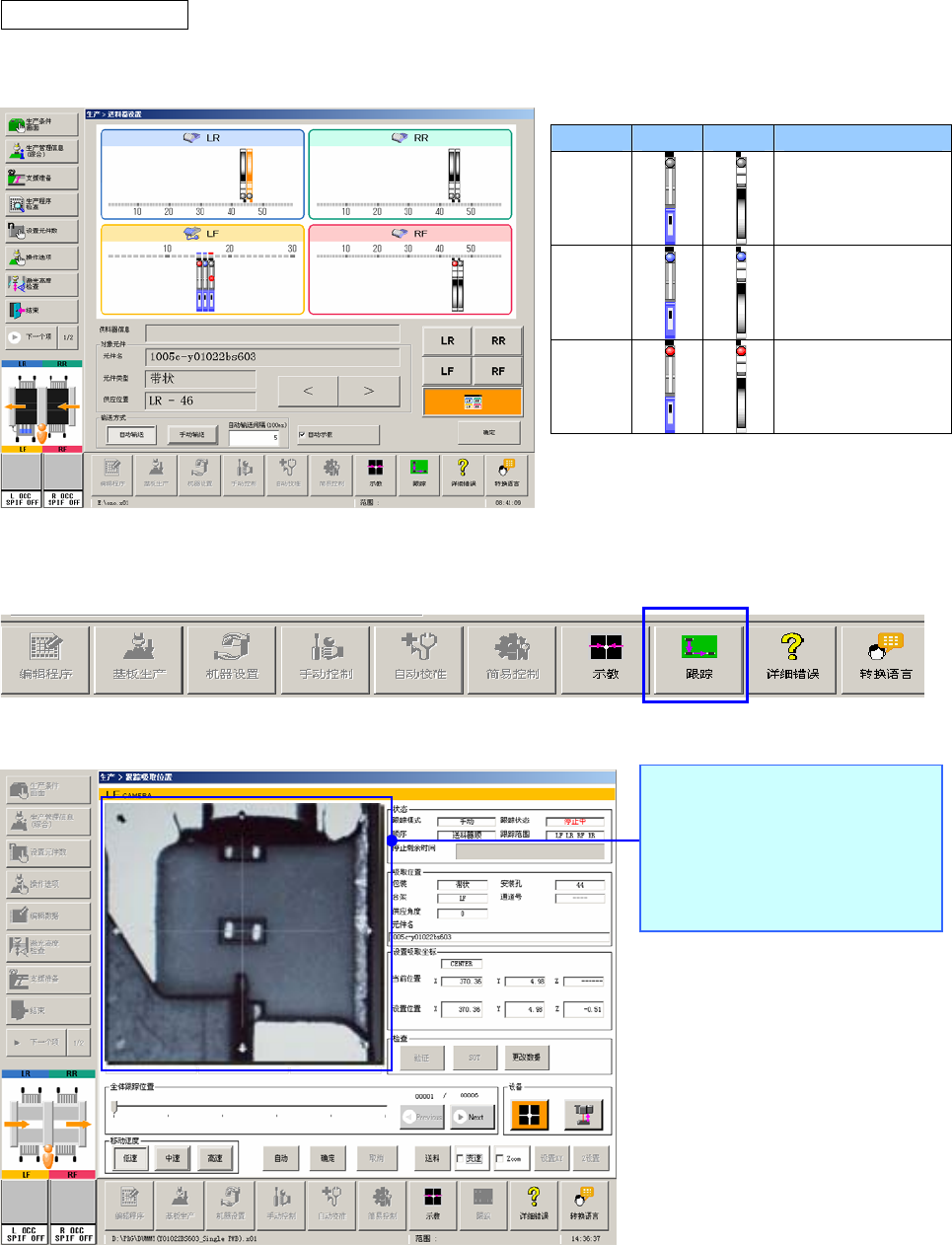

＜步骤３＞ 执行吸取位置摄像机跟踪
① 在「送料器设置」画面上设置各个项目。
② 请按下画面下方的「功能栏」／「跟踪」。
③ 显示「跟踪吸取位置」画面。
色 电动 机械 说明
灰色
未执行示教的供料
器。
蓝色
示教正常完成的供
料器。
红色
示教失败的供料器。
跟踪方法为「手动传送」时，
可以触摸叠加画面，进行示教。
（有些类型的元件可以自动示
教。）
